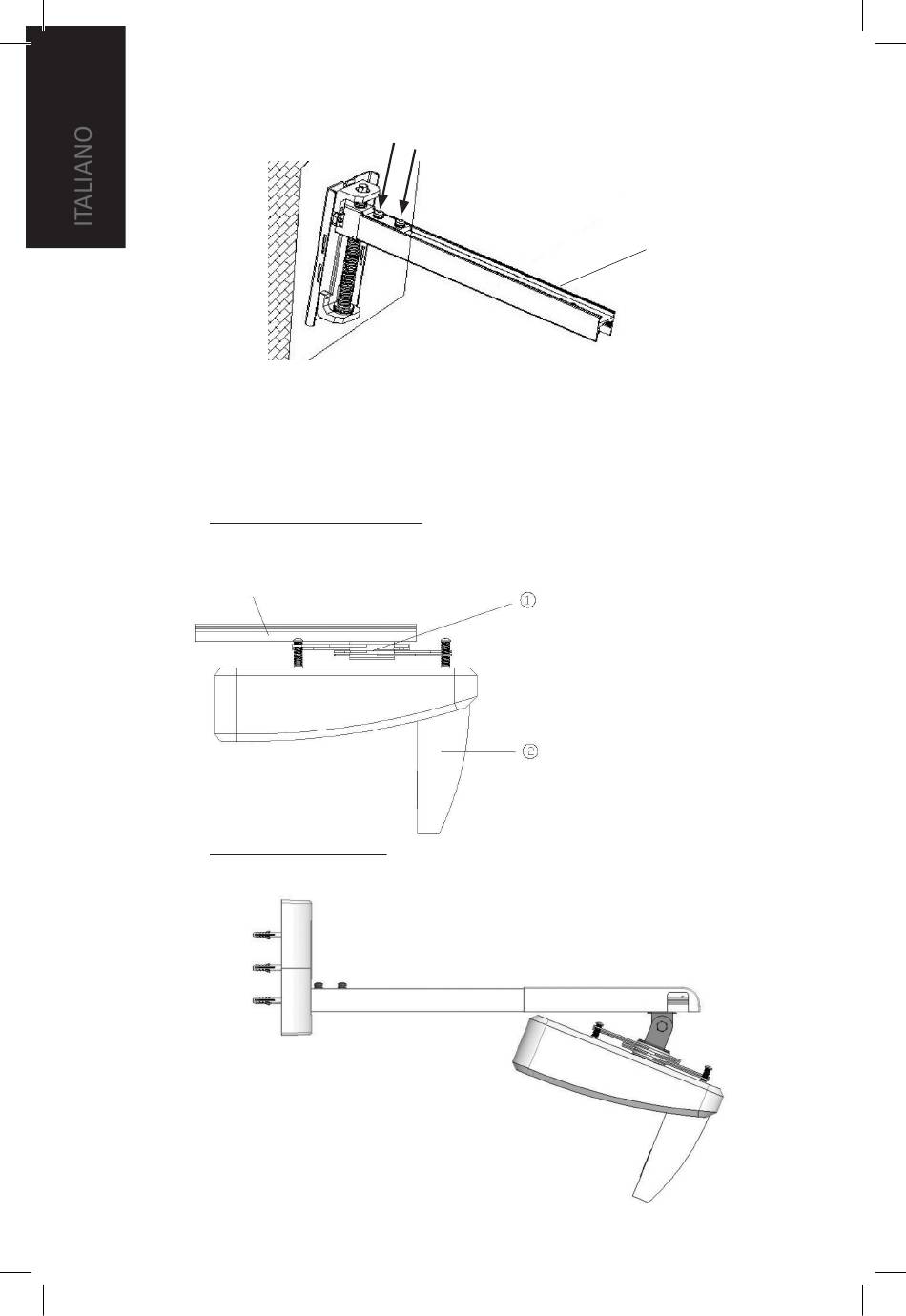

4. Inserire la sezione 1 dell'asta alla piastra di supporto e fissare con le due brugole in
dotazione.
5. Inserire il supporto "a ragno" universale (in dotazione) sul proiettore come indicato
infilando le viti da 43 mm (in dotazione) nella vite cava già in sede su ogni "zampa"
del ragno.
6. Per proiettori a focale ultracorta (Hitachi CP-A100 / ED-A111 / CP-A52 / CP-D10 /
CP-DW10N) fissare l'assieme ragno/proiettore alla sezione 2 dell'asta.
Sezione 2 dell'asta
Per proiettori a focale corta (Hitachi CP-AW100N) fissare l'assieme ragno/
proiettore al meccanismo d'inclinazione, poi fissare il tutto alla sezione 2 dell'asta.
AVVERTENZA: L'impiego del meccanismo
d'inclinazione per i proiettori a focale ultracorta
produce distorsione delle immagini.
44
Sezione 1 dell'asta
1. Supporto "a ragno" universale
2. Proiettore
