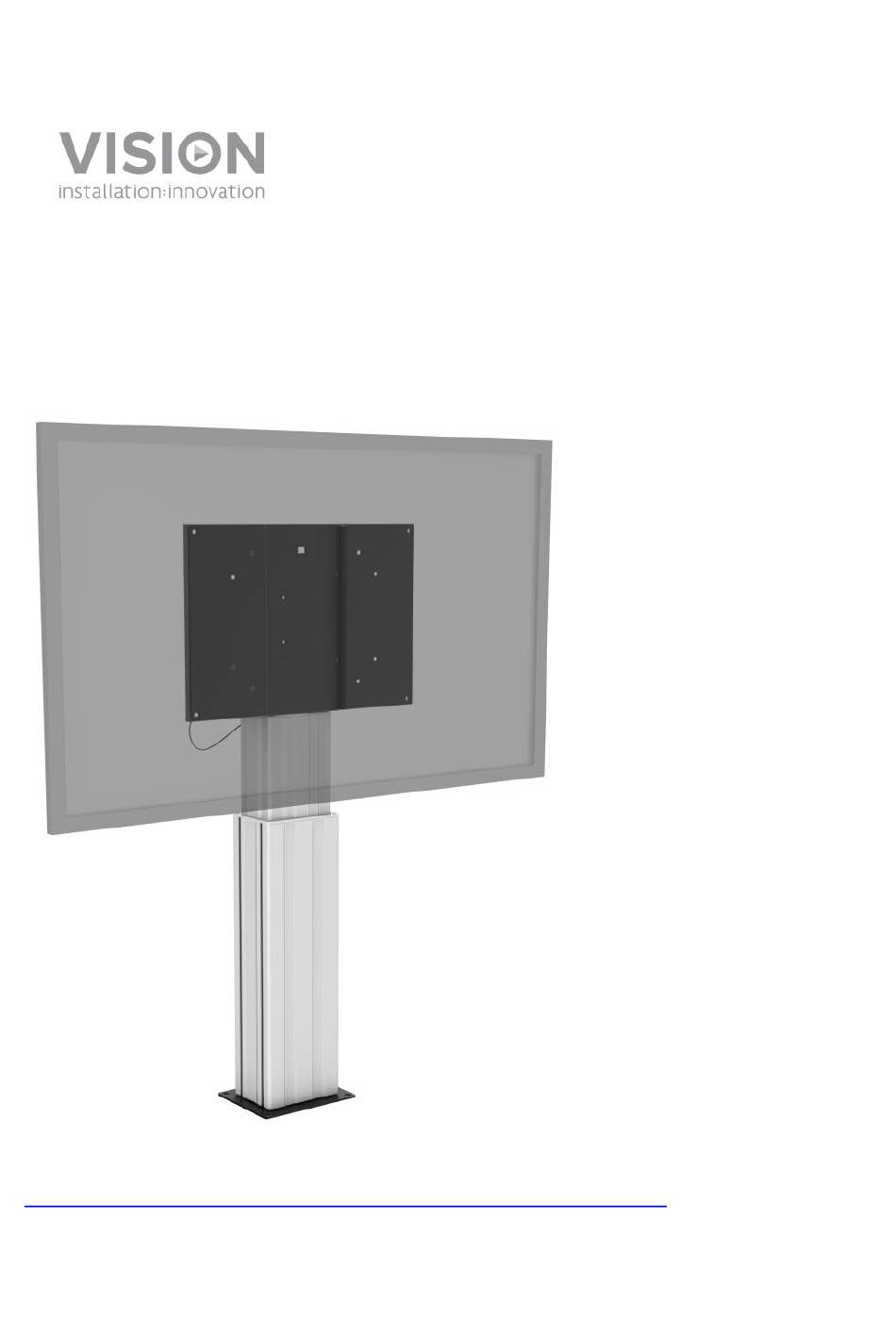

- Seite 1 TM-IFP BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techmount/tm-ifp/ TM-IFP_manual_de_v2...
- Seite 2 SICHERSTELLEN, DASS DAS KABEL NICHT VERDREHT, GEQUETSCH ODER GESCHIRMT IST! Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. WEEE-Registrierung: GD0046SY URSPRUNGSERKLÄRUNG...
- Seite 3 ZUBEHÖR ZUSAMMENBAU OBERES BAUTEIL AM OBEREN TEIL DER SÄULE BEFESTIGEN TM-IFP_manual_de_v2...
- Seite 4 BEI BEFESTIGUNG AM BODEN BODENPLATTE AM UNTEREN TEIL DER SÄULE BEFESTIGEN SÄULENBAUTEIL AN DER WAND BEFESTIGEN Stellen Sie sicher, dass die korrekten Haltevorrichtungen verwendet werden, um das Techmount-Produkt an Wand und Boden zu befestigen. Möglicherweise sind sie für Ihre Anwendung nicht geeignet. TM-IFP_manual_de_v2...
- Seite 5 FÜR DIE MONTAGE DER OPTIONALEN RÄDER RÄDERBAUGRUPPE WIE ABGEBILDET ZUSAMMENSETZEN ABDECKUNGEN ANBRINGEN TM-IFP_manual_de_v2...
- Seite 6 BAUGRUPPE AN SÄULE BEFESTIGEN FLACHBILDSCHIRM-HALTERUNGEN AN DER RÜCKSEITE ANBRINGEN Standard-M6- und M8-Schrauben sind beigelegt. In der Anleitung des Flachbildschirms ist angegeben, welche Schrauben verwendet werden. HINWEIS: Für Flachbildschirme werden Standardschrauben verwendet. Sind die benötigten Schrauben nicht beigelegt, sind sie im Baumarkt erhältlich. TM-IFP_manual_de_v2...
- Seite 7 Für große Bildschirme sind Erweiterungsstücke im Lieferumfang enthalten: Empfohlenes Drehmoment: 20 Nm HINWEIS: 20 Nm entsprechen einer Last von 2 kg, die am Ende eines 1-m-Ratschengriffs aufgesetzt wird. TM-IFP_manual_de_v2...
- Seite 8 FLACHBILDSCHIRM-BAUGRUPPE AN SÄULE AUFHÄNGEN Befestigen Sie dann die Verriegelungsschrauben (Schritt 2). EINSTELLUNG DES STOPP-SCHALTERS Bei neueren Modellen kann ein Stift in die Löcher an der Rückseite der Säule gesteckt werden, um die Höheneinstellung zu begrenzen. Durch den Stift wird innen ein begrenzender Schalter aktiviert.
- Seite 9 MONTAGE EINES OPTIONALEN REGALS BEFESTIGEN SIE DIE SÄULE wie abgebildet am oberen Bauteil, um das Regal UNTER dem Bildschirm zu installieren. REGALHALTERUNG ANBRINGEN TM-IFP_manual_de_v2...
- Seite 10 REGAL ANBRINGEN HINWEIS: Um das Regal ÜBER dem Bildschirm zu installieren, befestigen Sie es wie unten abgebildet: TM-IFP_manual_de_v2...
- Seite 11 Ohne Räder: 1680 x 635 x 210 mm (H x B x T in der niedrigsten Position) Mit Rädern: 1850 x 949 x 740 mm (H x B x T in der niedrigsten Position) PRODUKTGEWICHT: TM-IFP: 43 kg TM-IFP RÄDER: 13 kg TM-IFP-ABLAGE: ZULÄSSIGE BELASTUNG: Bei Befestigung am Boden: 90 " Flachbildschirm /115 kg (253 lbs) Als portables System (mit Rädern): 75"...
- Seite 12 Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
- Seite 13 Diese Garantie umfasst keine Produktschäden durch missbräuchliche oder fehlerhafte Nutzung, fehlerhaften Einbau oder eine instabile bzw. defekte Stromzufuhr oder Änderung. Vision ist bemüht , innerhalb von fünf Arbeitstagen einen Ersatzartikel zu senden. Sollte dies einmal nicht möglich sein, so wird das Produkt baldmöglichst zugesandt.
