    Intro EU-KONFORMITÄTSERKLÄRUNG EU UYGUNLUK BEYANI Wir erklären in alleiniger Verantwortung, dass dieses Tek sorumlu olarak bu ürünün yönetmelik hükümleri Produkt mit den angegebenen Normen und Richtlinien uyarýnca aþaðýdaki normlara ve norm dokümanlarýna übereinstimmt. uygunluðunu beyan ederiz. EU-DECLARATION OF CONFORMITY EU-AZONOSSÁGI NYILATKOZAT We declare on our sole accountability that this product Teljes felelősségünk tudatában kijelentjük, hogy jelen conforms to the standards and guidelines stated.
  • Seite 7 Intro ROMAX 4000: Charger: 2014/30/EU, 2006/42/EG, 2011/65/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU, EN 60335-1, EN 62841-1, EN 61000-6-2, EN 61000-6-4 EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50581 Herstellerunterschrift Manufacturer/ authorized representative signature Herstellerunterschrift Manufacturer/ authorized representative signature ppa.
  • Seite 8 Intro DEUTSCH - Originalbetriebsanleitung! Seite 2 Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! ENGLISH Page 12 Please read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! FRANÇAIS Page 22...

  • Seite 10: Inhaltsverzeichnis

    Hinweise zur Sicherheit ......................3 Bestimmungsgemäße Verwendung ..................3 Allgemeine Sicherheitshinweise für Elektrowerkzeuge............3 Spezielle Sicherheitshinweise ..................... 6 Technische Daten ROMAX 4000 ..................7 Technische Daten Ladegerät und Akku (F) ................. 8 Funktion des Gerätes ......................8 Akku wechseln (A) ......................8 Gefahrenschalter (B-1) .......................

  • Seite 11: Hinweise Zur Sicherheit

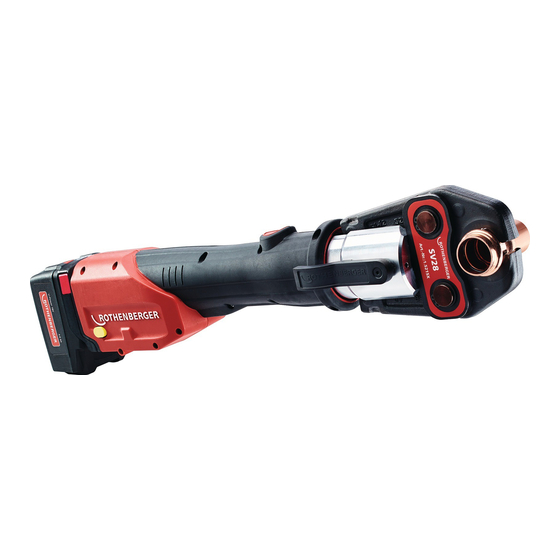

    ROMAX 4000: Die ROMAX 4000 ist ausschließlich für den Einsatz von Pressbacken geeignet, die von ROT- HENBERGER hergestellt werden, bzw. von ROTHENBERGER als geeignet erklärt werden. Das Gerät und die Pressbacken dienen ausschließlich dem Verpressen von Rohren und Fit- tings, für welche die entsprechenden Pressbacken ausgelegt sind.
  • Seite 12 c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. 2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
  • Seite 13 4) Verwendung und Behandlung des Elektrowerkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

  • Seite 14: Spezielle Sicherheitshinweise

    Akku herausnehmen und an Ihren Kundendienst wenden! Durch unsachgemäße Re- paraturen können erhebliche Gefahren für den Benutzer entstehen! Nur in die Bedienung eingewiesene Personen dürfen mit der ROMAX 4000 Rohr-/ Press- verbindungen herstellen! Die Maschine darf nur mit eingesetzter Pressbacke verwendet werden! Die Pressbacke muss in technisch einwandfreiem Zustand sein.

  • Seite 15: Technische Daten Romax 4000

    Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Technische Daten ROMAX 4000 Akkuspannung ..............18 V Nennaufnahmeleistung ............

  • Seite 16: Technische Daten Ladegerät Und Akku (F)

    Abmessungen (L x B x H) ............ 450 x 125 x 79 mm Gewicht (ohne Akku) ............ca. 2,9 kg Arbeitsbereich (systemabhängig) ........ Ø 12 – 108 mm Einsatztemperatur ..............-10 – 60°C/ 14 – 140°F Betriebsart ..............Schalldruckpegel (L ) ............

  • Seite 17: Einschalten (B-2)

    Einschalten (B-2) Den EIN-Taster durchdrücken bis der Pressvorgang beendet ist. Die Motorabschaltung signali- siert das Ende des Pressvorgangs. Pressbacken verdrehen (B-3) Je nach Anforderung kann die Pressbacke um 270° verdreht werden. Die weißen LED’s leuchten durch Starten des Pressvorganges (bis ca. 30 sek. nach Ende des Pressvorganges).

  • Seite 18: Erhaltungsladung

    Vor allen Arbeiten an der Maschine Akku herausnehmen. Funktionsfähigkeit der Pressbacken überprüfen. Beschädigte Pressbacken dürfen nicht mehr verwendet werden und sind an eine autorisierte ROTHENBERGER-Fachwerkstatt zu senden. Leichtgängigkeit der Pressbacken und der Pressrollen überprüfen. Riegel regelmäßig auf Beschädigungen überprüfen. Beschädigte Riegel in einer autorisierten ROTHENBERGER-Fachwerkstatt erneuern lassen.

  • Seite 19: Zubehör

    Geeignetes Zubehör finden Sie im Hauptkatalog oder unter www.rothenberger.com Kundendienst Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (sie- he Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten. Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder online über RO SERVICE+: ℡...
  • Seite 263 ‫ﺇﺭﺷﺎﺩﺍﺕ ﻋﺎﻣﺔ ﻟﻠﺳﻼﻣﺔ‬ ........................................... ‫ﺇﺭﺷﺎﺩﺍﺕ ﺍﻟﺳﻼﻣﺔ ﺍﻟﺧﺎﺻﺔ‬ ..................... ROMAX 4000 ‫ﺍﻟﻣﻭﺍﺻﻔﺎﺕ ﺍﻟﻔﻧﻳﺔ‬ ......................‫ﺍﻟﺑﻳﺎﻧﺎﺕ ﺍﻟﻔﻧﻳﺔ ﺃﻛﻭ / ﺷﺎﺣﻥ‬ ..........................‫ﻭﻅﻳﻔﺔ ﺍﻟﺟﻬﺎﺯ‬ ‫ﺗﻐﻳﻳﺭ‬ ‫ﺃﻛﻭ‬ .......
  • Seite 264 :ROMAX ‫ﺃﻭ ﺍﻟﺗﻲ ﺧﺻﺻﺗﻬﺎ‬ ROTHENBERGER ‫ﻣﺧﺻ ﺻ ً ﺎ ﻓﻘﻁ ﻟﺗﺭﻛﻳﺏ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ، ﺍﻟﺗﻲ ﺗﻧﺗﺟﻬﺎ‬ ROMAX 4000 ‫ﻳﻌﺗﺑﺭ‬ ROTHENBERGER ‫ﺍﻟﻛﺑﺱ ﺧﺻﻳ ﺻ ً ﺎ ﻟﺗﺛﺑﻳﺕ ﺍﻟﺧﺭﺍﻁﻳﻡ ﻭﺍﻟﺗﺟﻬﻳﺯﺍﺕ، ﺍﻟﺗﻲ ﻳﺗﻡ ﺗﺻﻣﻳﻡ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ ﻟﻬﺎ. ﻻ ﺗﻭﺟﺩ ﺍﺳﺗﺧﺩﺍﻣﺎﺕ ﺃﺧﺭﻯ‬ ‫ﻳ ُ ﺳﺗﺧﺩﻡ ﺍﻟﺟﻬﺎﺯ ﻭﺃﻋﻣﺩﺓ‬...
  • Seite 265 ‫ﺗﺷﻐﻳﻝ ﺍﻷﺩﺍﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻓﻲ ﻣﻛﺎﻥ ﺭﻁﺏ، ﻓﺎﺳﺗﺧﺩﻡ ﻗﺎﻁﻊ ﺍﻟﺩﺍﺋﺭﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻟﻠﺣﻣﺎﻳﺔ ﻣﻥ ﺍﻟﺗﻳﺎﺭ‬ ‫ﻓﻲ ﺣﺎﻟﺔ ﻣﺎ ﺇﺫﺍ ﻟﻡ ﻳﻛﻥ ﻫﻧﺎﻙ ﻣﻔﺭ ﻣﻥ‬ ‫( ﻭ‬ ‫ﻳﻘﻠﻝ ﺍﺳﺗﺧﺩﺍﻡ ﻗﺎﻁﻊ ﺍﻟﺩﺍﺋﺭﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻟﻠﺣﻣﺎﻳﺔ ﻣﻥ ﺍﻟﺗﻳﺎﺭ ﺍﻟﺧﺎﻁﻲء ﻣﻥ ﺧﻁﺭ ﺣﺩﻭﺙ ﺻﺩﻣﺔ ﻛﻬﺭﺑﺎﺋﻳﺔ‬ ‫ﺍﻟﺧﺎﻁﻲء‬ ‫ﺳﻼﻣﺔ ﺍﻷﺷﺧﺎﺹ‬ ‫ﻻ...
  • Seite 266 !‫ﻡ‬ ‫ﺑﺧﺩﻣﺔ ﺍﻟﻌﻣﻼء! ﺣﻳﺙ ﻳﺷﻛﻝ ﺍﻹﺻﻼﺡ ﻏﻳﺭ ﺍﻟﺻﺣﻳﺢ ﺧﻁﺭ ً ﺍ ﻣﺗﺯﺍﻳ ﺩ ًﺍ ﻋﻠﻰ ﺍﻟﻣﺳﺗﺧﺩ‬ ROMAX 4000 ‫ﻳﺟﺏ ﺃﻥ ﺗﺗﻡ ﺍﻻﺳﺗﻌﺎﻧﺔ ﺑﺎﻷﺷﺧﺎﺹ ﺍﻟ ﻣ ُ ﺷﺎﺭ ﺇﻟﻳﻬﻡ ﻓﻘﻁ ﻟﺗﺭﻛﻳﺏ ﺗﻭﺻﻳﻼﺕ ﻋﻣﻭﺩ ﺍﻟﻛﺑﺱ‬ !‫ﻳﺟﺏ ﺃﻻ ﻳﺗﻡ ﺍﺳﺗﺧﺩﺍﻡ ﺍﻟﻣﺎﻛﻳﻧﺔ ﺩﻭﻥ ﺗﺭﻛﻳﺏ ﻋﻣﻭﺩ ﺍﻟﻛﺑﺱ! ﻳﺟﺏ ﺃﻥ ﻳﻛﻭﻥ ﻋﻣﻭﺩ ﺍﻟﻛﺑﺱ ﻓﻲ ﺣﺎﻟﺔ ﻓﻧﻳﺔ ﺟﻳﺩﺓ‬...
  • Seite 267 ‫.ﺍﻟﻘﻁﻌﺔ ﺍﻟﻣﺑﻐﻭﺏ ﺇﺭﺳﺎﻟﻬﺎ ﻓﻊ ﻫﺫﻩ ﺍﻟﺣﺎﻟﺔ ﻣﺗﺧﺻﺹ ﺭﻧﻘﻝ ﺍﻟﻣﻭﺍﺩ ﺍﻟﺧﻁﻳﺑﺔ ﻳﻧﺩﻣﺎ ﻳﺑﻐﺏ ﺭﺗﺣﺿﻳﺏ ﻭﺍﻟﺗﻌﻠﻳﻡ. ﻳﻧﺑﻐﻊ ﺍﺳﺗﺷﺎﺭﺓ ﺧﺑﻳﺏ‬ ‫.ﻻ ﻳﺗﺣﺑﻙ ﻓﻊ ﺍﻟﻁﺑﺩ ﺍﻟﻣﻼﻣﺳﺎﺕ ﺍﻟﻣﻔﺗﻭﺣﺔ ﺭﻻﺻﻘﺎﺕ ﻭﻏﻠﻑ ﺍﻟﻣﺑﻛﻡ ﺭﺣﻳﺙ ﺍﺭﺳﻝ ﺍﻟﻣﺑﺎﻛﻡ ﻓﻘﻁ ﺇﻥ ﻛﺎﻥ ﻫﻳﻛﻠﻬﺎ ﺳﻠﻳﻡ. ﺍﺣﺟﺏ‬ ‫ﯽ‬ ‫ﻳﺑﺟ‬ ‫ﺍﻷﺣﻛﺎﻡ ﺍﻟﻭﻁﻧﻳﺔ ﺍﻹﺿﺎﻓﻳﺔ ﺇﻥ‬ ‫ﺃﻳﺿﺎ ﻣﺑﺎﻳﺎﺓ‬ ‫ﻭﺟﺩﺕ‬ ROMAX 4000 ‫ﺍﻟﻣﻭﺍﺻﻔﺎﺕ ﺍﻟﻔﻧﻳﺔ‬ ‫ﻓﻭﻟﺕ‬ ..........‫ﺟﻬﺩ ﺍﻟﺑﻁﺎﺭﻳﺔ‬ ‫ﻭﺍﺕ‬...
  • Seite 268 ‫ﺍﻟﺒﻴﺎﻧﺎﺕ ﺍﻟﻔﻨﻴﺔ ﺃﻛﻮ / ﺷﺎﺣﻦ‬ ‫ﺍﻟﺑﻁﺎﺭﻳﺔ، ﺭﻗﻡ ﺍﻟﺳﻠﻌﺔ‬ ‫ﺟﻬﺎﺯ ﺍﻟﺷﺣﻥ، ﺭﻗﻡ ﺍﻟﺳﻠﻌﺔ‬ ‫= ﺍﻟﺟﻬﺩ‬ ‫ = ﻣﺩﺧﻼﺕ ﺍﻟﺟﻬﺩ‬U1 ‫= ﺍﻟﻁﺎﻗﺔ ﺍﻻﺳﻣﻳﺔ‬ ‫= ﻣﺩﺧﻼﺕ ﺍﻟﺗﺭﺩﺩ‬ ‫= ﺍﻟﻭﺯﻥ‬ ‫ = ﻣﺩﺧﻼﺕ ﺍﻟﻌﺯﻡ‬P1 ‫= ﺗﻳﺎﺭ ﺍﻟﺷﺣﻥ‬ ‫ﺍﻟﺷﺣﻥ‬ ‫ﺟﻬﺩ‬ = U2 (‫% ﻛﺎﻣﻝ‬ ) ‫ﻣﺩﺓ ﺍﻟﺷﺣﻥ‬ ‫= ﺃﻗﺻﻰ...
  • Seite 269 !‫ﺍﻟﺗﺛﺑﻳﺕ ﺍﻟﺧﺎﻁﺊ‬ ‫ﻳﺟﺏ ﺃﻻ ﺗﻭﺟﺩ ﺃﻳﺔ ﺃﺟﺳﺎﻡ ﻏﺭﻳﺑﺔ ﺑﻳﻥ ﻣﺣﻳﻁ ﺍﻟﺿﻐﻁ ﻭﺍﻟﺗﺟﻬﻳﺯﺓ. ﻳﺅﺩﻱ ﺍﻹﻫﻣﺎﻝ ﺇﻟﻰ‬ .‫ﻳﺷﻳﺭ ﺇﻳﻘﺎﻑ ﺗﺷﻐﻳﻝ ﺍﻟﻣﺣﺭﻙ ﺇﻟﻰ ﻧﻬﺎﻳﺔ ﻋﻣﻠﻳﺔ ﺍﻟﺿﻐﻁ‬ .‫ﺍﺿﻐﻁ ﻋﻠﻰ ﻣﻔﺗﺎﺡ ﺍﻟﺗﺷﻐﻳﻝ ﺣﺗﻰ ﺍﻧﺗﻬﺎء ﻋﻣﻠﻳﺔ ﺍﻟﺗﺛﺑﻳﺕ‬  .‫ﻗﻡ ﺑﺈﺑﻌﺎﺩ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ ﻋﻥ ﺑﻌﺿﻬﺎ ﻭﻓﻙ ﺍﻟﺟﻬﺎﺯ ﻣﻥ ﻣﻭﺿﻊ ﺍﻟﺗﺛﺑﻳﺕ‬ ...
  • Seite 270 .‫ﺗﺣﻘﻖ ﻣﻥ ﺗﺷﻐﻳﻝ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ‬ .‫ﺍﻟﻣﺎﻛﻳﻧﺔ ﻗﺑﻝ ﺍﻟﻘﻳﺎﻡ ﺑﺄﻳﺔ ﺃﻋﻣﺎﻝ ﺑﻬﺎ‬ ‫ﻗﻡ ﺑﺈﺧﺭﺍﺝ ﺍﻟﺑﻁﺎﺭﻳﺔ ﻣﻥ‬ ROTHENBERGER ‫ﻻ ﻳﻣﻛﻥ ﺍﺳﺗﺧﺩﺍﻡ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ ﺍﻟﺗﺎﻟﻔﺔ ﻭﻳﺟﺏ ﺇﺭﺳﺎﻟﻬﺎ ﺇﻟﻰ ﻭﺭﺷﺔ ﺇﺻﻼﺡ ﻣﺗﺧﺻﺻﺔ ﺗﺎﺑﻌﺔ ﻟﺷﺭﻛﺔ‬ .‫ﺍﻓﺣﺹ ﺃﻋﻣﺩﺓ ﺍﻟﻛﺑﺱ ﻭﺑﻛﺭﺍﺕ ﺍﻟﻛﺑﺱ ﺑﻌﻧﺎﻳﺔ ﻓﺎﺋﻘﺔ‬ ‫ﺍﻓﺣﺹ ﺍﻟﻘﻔﻝ ﺑﺎﻧﺗﻅﺎﻡ ﺑﺣ ﺛ ً ﺎ ﻋﻥ ﻣﻭﺍﺿﻊ ﺍﻟﺗﻠﻑ. ﻓﻲ ﺣﺎﻟﺔ ﺗﻌﺭ‬...
  • Seite 281 NOTES...
  • Seite 282 NOTES...
  • Seite 283 NOTES...
  • Seite 284 ROTHENBERGER Werkzeuge GmbH Industriestraße 7 D-65779 Kelkheim / Germany Telefon +49 6195 / 800 - 0 Telefax +49 6195 / 800 - 3500 info@rothenberger.com rothenberger.com Änderungen und Irrtümer vorbehalten...
