TECHNISCHE DATEN|
CASSETTENSPIELERTEIL
_
,
Spannungsversorgung:
3 V Gleichspannung (UM-4, HP-16
order AAA x 2, order 3V
-AuBengleichspannung)
Max; 32 mW (16 mW + 16 mW)
Sinusleistung; 20 mW (10 mW +
10 mW) 10% Verzerrung
8 ICs
a
1 FET
18 Transistoren
7 Dioden
1 Photoreflektor
1 LED
:
Breite; 77,8 mm
Hohe;
117mm
Tiefe;
27,5 mm.
232 g (Ohne Batterien)
Compaktcassettenband
40 Hz — 14000 Hz (Normalband)
40 Hz — 16000 Hz (Chromband)
40 Hz — 16000 Hz (Reineisenband)
Au sgangsleistung:
Halbleiter:
Abmessu ngen :
Gewicht:
Band:
Frequenzbereich:
Gerauschabstand:
Dolby NR Aus; 54 dB
Dolby NR Effekt;
10 dB
RADIOTEIL
|
Frequenzgang:
UKW:
87,6 MHz — 108 MHz
AM; 526,5 kHz — 1606,5 kHz
KOPFHORER
Impedanz:
100 Ohm
|
Gewicht:
48 g (mit Kabel und Stecker
Die technischen Daten fiir dieses Modell kénnen ohne vor-
herige Ank&Gndigung Anderungen unterworfen sein.
SPNNEN DER SKALENSCHNUR
1. Die Trommel
gema& Abb. 2—1 bis zum Anschlag in Rich-
tung
(A) drehen, dann
die Schnur
in der numerischen
Reihenfolge Uber die einzelnen Teile spannen.
|
2. Die Abstimmstellerachse
gemaR
Abb.
2—1
bis zum
An-
schlag in Richtung
drehen, dann den Zeiger gemaR
Abb, 2—2 befestigen.
|
-Puissance de sortie:
Dimensions:
JC-786H(R)
| POUR
LA
DESCRIPTION
COMPLETE
DU
FONC.
TIONNEMENT DE CET APPAREIL, SE REPORTER AU
MODE D''EMPLOI.
CARACTERISTIQUES
LECTURE
DE
BANDE
Alimentation:
CC3 V (UM-4, HP-16 ou AAA x 2,
ou CC externe de 3 V)
Maxi; 32 mW (16 mW + 16 mW)
Efficace; 20 mW (10 mW + 10 mW)
10% de distorsion
Semi-conducteurs:
8Cl
TFET
18 Transistors
7 Diodes
1 Phot-réflecteur.
1 LED
|
Largeur; 77,8 mm
Hauteur;
117mm
— Profondeur;
27,5 mm.
Poids:
232 g sans les piles
Bande:
_ Bande cassette compacte
|
Réponse de fréquence: 40 Hz a 14000 Hz (bande normale)
40 Hz a 16000 Hz (bande CrO, )
40 Hz a 16000 Hz (bande
métalique)
ae
Dolby NR coupé;
54 dB
Effet du Dolby NR;
10 dB
Rapport signal/bruit:
- CASQUE
Impédance:
100 ohm
Poids:
48 g avec le fil et la fiche
PASSAGE DU CORDON DU CADRAN
1. Tourner le tambour entiérement dans le sens (A) montré
sur la Fig. 2-1
et passer le cordon
sur les organes in-
diqués et dans |'ordre numérique.
@)
—
COMNAMARWH
=
wed
ed
eek
ob
od
od Oooh
WN
—
@)
OMNATAWN=
eam
awe
east
=
att
«=
anh
ATRWN=O

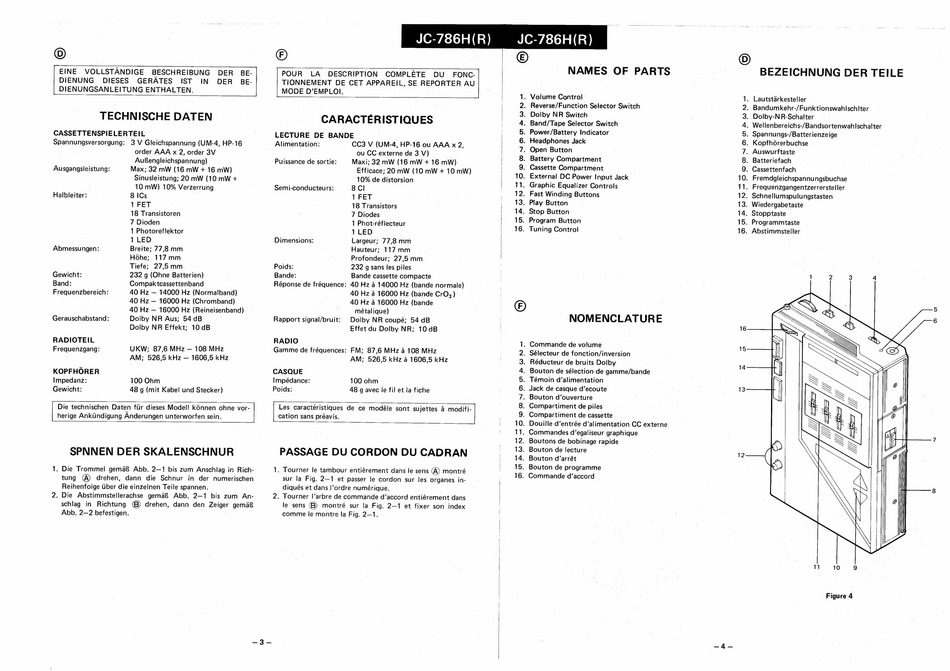

NAMES OF PARTS
. Volume Control :
Reverse/Function Selector Switch
. Dolby NR Switch
. Band/Tape Selector Switch
Power/Battery Indicator
Headphones Jack
. Open Button
. Battery Compartment
. Cassette Compartment
|
. External DC Power Input Jack
. Graphic Equalizer Controls
. Fast Winding Buttons
. Play Button
. Stop Button
. Program Button
. Tuning Control
NOMENCLATURE
. Commande de volume
. Sélecteur de fonction/inversion
. Réducteur de bruits Dolby
Bouton de sélection de gamme/bande
Témoin d'alimentation
. Jack de casque d'ecoute
Bouton d'ouverture
Compartiment de piles
. Compartiment de cassette.
|
. Douille d'entrée d'alimentation CC externe
. Commandes d'egaliseur graphique
. Boutons de bobinage rapide
. Bouton de lecture
Bouton d'arrét
Bouton de programme
Commande d'accord
©
OOnN
OTH
WD
=
13
12
BEZEICHNUNG DER TEILE
. Lautstarkesteller
—
. Bandumkehr-/Funktionswahlschlter
. Dolby-NR-Schalter
. Wellenbereichs-/Bandsortenwahlschalter
. Spannungs-/Batterienzeige
. Koptfhorerbuchse
|
. Auswurftaste
. Batteriefach
. Cassettenfach
. Fremdgleichspannungsbuchse
. Frequenzgangentzerrersteller
. Schnellumspulungstasten
. Wiedergabetaste
. Stopptaste
. Programmtaste
. Abstimmsteller
|
7 F igure 4
