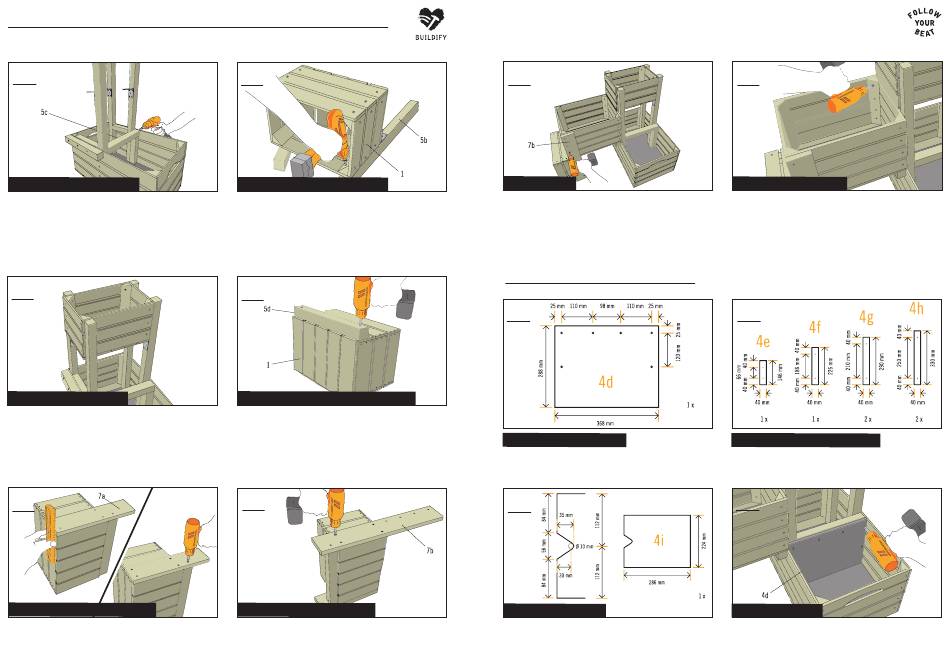

Pflanzregal Armando bauen: kleine Variante
12
Quer verlaufenden Stab befestigen
Der quer verlaufende Stab «5c» wird von aussen durch die Kiste mit
einer Senkkopfschraube 5x45 mm befestigt.
14
Obstkiste am Bauteil montieren
Montiere die Kiste «1» mit dem Stab an dem bisher vorbereitete
Bauteil. Die Verschraubung erfolgt auch hier durch die Dreikantleis-
ten in der Kiste mit Universalschrauben 5x50 mm.
16
Kurzes Brett an Obstkiste verschrauben
Baue das kurze Brett «7a» an die Kiste an. Das Brett bündig mit
der Kiste ausrichten. Verwende zum Befestigen Universalschrauben
5x45 mm.
13
Quadratstab und Obstkiste verschrauben
An die Obstkiste «1» wird der Quadratstab «5b» angebaut. Ver-
schraube den Stab so, dass der Lochplattenwinkel am Kistenboden
anliegt. Die Verschraubung des Stabes erfolgt von der Kistenin-
nenseite aus durch die Dreikantleisten. Verwende hier die Univer-
salschrauben 5x50 mm. Der Quadratstab «5b» sitzt dabei aussen
bündig mit der Kiste.
15
Kistenaufbau des Pflanzregals seitlich erweitern
Der bisherige Kistenaufbau wird seitlich erweitert. Bereite zuerst die
kleine Obstkiste «1» vor. Schraube den Quadratstab «5d» seitlich
an der Kiste an. Der Stab ist bündig mit dem unteren Kistenbrett.
Verwende zwei Universalschrauben 5x50 mm.
17
Langes Brett an Obstkiste montieren
Auf der gegenüberliegenden Kistenseite wird das lange Brett «7b»
befestigt. Verwende auch hier Universalschrauben 5x45 mm.
18
Kiste anschrauben
Die vorbereitete Kiste mit den beiden seitlichen Brettern so aufstel-
len, dass die Kiste «2» aufgelegt werden kann. Die Kiste «2» am
seitlichen Brett «7b» mit Universalschrauben 5x45 mm verschrau-
ben.
Aufbewahrungsfach ergänzen
20
Zuschnitt für Aufbewahrungsfach
Mit dem Plattenzuschnitt
«4d» wird die Obstkiste «3» abgetrennt damit ein Aufbewahrungs-
fach entsteht. Nach dem Zuschnitt wird sie für die Verschraubung
mit Ø 4 mm vorgebohrt und gesenkt.
22
Zuschnitt für Abdeckplatte
Die Abdeckplatte «4i» erhält eine Grifföffnung. Damit kann die
Platte später leicht angehoben und entfernt werden.
19
Kiste an Pflanzregal montieren
Die Kiste dann am bisherigen Aufbau anschrauben. Die Verschrau-
bung erfolgt mit Universalschrauben 5x45 mm durch die Dreikant-
leisten.
21
Zuschnitte für Rahmen der Abdeckplatte
Für den Rahmen
der Abdeckplatte «4i» werden die Zuschnitten «4e», «4f», «4g»
und «4h» angefertigt, gebohrt und gesenkt.
23
Zwischenwand einbauen
Baue die Zwischenwand in die Kiste «3» ein. Sie wird mit Universal-
schrauben 4x40 mm an den Quadratstäben «5a», «5c» und «5g»
verschraubt.
