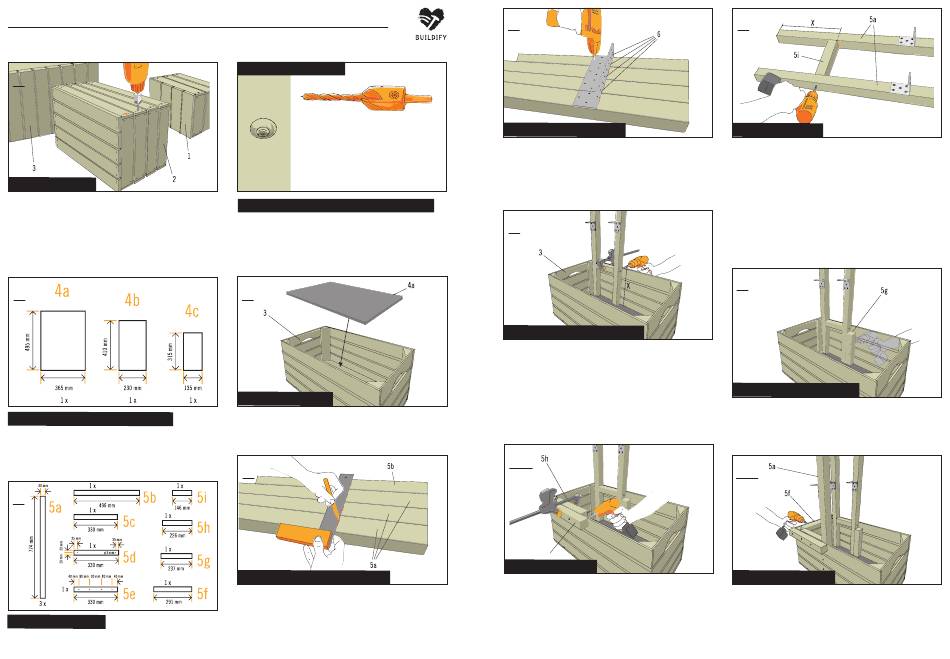

Pflanzregal Armando bauen: kleine Variante
1
Obstkisten verstärken
Für eine optimale Stabilität der Kiste, werden die seitlichen Bretter mit
den bestehenden Dreikantleisten in der Kiste verschraubt. Bohre die
Schraubenlöcher mit einem Vorbohrer vor und verschraube hierfür auf
jeder Seite die Bretter mit Universalschrauben 4x25 mm.
Die Aussenkanten werden mit 120er Schleifpapier gebrochen, d. h.
im 45°-Winkel angeschliffen. Damit ist die Kiste dann optimal für die
weitere Bearbeitung vorbereitet.
2
Siebdruckplatte für Zwischenböden zusägen
Säge die Siebdruckplatte für die Zwischenböden «4a», «4b», «4c»
auf die Kistenmasse wie in der Zeichnung zu. Du kannst hierzu z. B.
eine Handkreissäge mit Führungsschiene verwenden.
4
Quadratstäbe vorbereiten
Die Quadratstäbe «5a» - «5i» wer-
den für den Aufbau des Pflanzregals vorbereitet. Die Quadratstäbe «5d»
und «5e» werden mit dem 5 mm Bohrer vorgebohrt und gesenkt.
TIPP: BOHREN MIT SENKUNG
Für das Bohren empfiehlt sich ein «Vorbohrer».
Dieser Bohrer hat zusätzlich einen Senker.
Damit entsteht am oberen Ende des Bohrlochs
ein Konus, der Platz für den Schraubenkopf
bietet. Der Schraubenkopf steht dadurch nicht
über, und Du vermeidest Risse im Holz!
TIPP: ZUM BOHREN & SÄGEN KREPPBAND BENUTZEN
Alle Bereiche, an denen gebohrt oder gesägt wird, am besten mit
Kreppband bekleben. Darauf können dann die exakten Masslinien
und Schnittkanten angezeichnet werden. Auch Hinweise zum jewei-
ligen Lochdurchmesser sollten dort notiert werden.
3
Zwischenboden einlegen
Lege den Zwischenboden «4a» in die Obstkiste «3» ein.
5
Quadratstäbe anzeichnen & zuschneiden
Lege die Quadratstäbe «5a» und «5b» nach dem Zuschnitt auf
einer Seite bündig zusammen. Zeichne die Montageposition der
Lochplattenwinkel «6» auf allen vier Quadratstäben an. Am besten
überträgst Du die Position mit einem Schreinerwinkel auf die Quad-
ratstäbe, dann ist die Position bei allen identisch. Du kannst hierzu
auch ein Zeichendreieck verwenden.
6
Lochplattenwinkel verschrauben
Verschraube auf jedem Quadratstab einen Lochplattenwinkel «6»
an der Markierung. Hierzu werden die Terrassenschrauben 4x25 mm
verwendet.
8
Quadratstäbe an Obstkiste montieren
Stelle das montierte Bauteil so in die Kiste «3», dass es an der
Schmalseite an die Dreikantleiste der Kiste anstösst. Klemme das
Bauteil an der Kiste fest. Markiere an den den waagerechten Kisten-
brettern aussen jeweils ein Schraubenloch und verschraube das
Bauteil an der Kiste. Hierzu Universalschrauben 4x40 mm verwenden.
10
5e
Qaudratstäbe anbringen
Die beiden Quadratstäbe «5e» und «5h» für die Verschraubung an
der Kiste anklemmen. Innen wird der Stab «5h» so befestigt, dass
er an der Dreikantleite in der Kiste anstösst. Der Stab «5e» wird von
aussen an zwei Stellen mit Universalschrauben 5x80 mm durch das
Kistenbrett mit dem Quadratstab «5h» verschraubt. Zusätzlich wird
dieser von innen mit einer Senkkopfschraube 4x40 mm durch das
Kistenbrett verschraubt.
7
Quadratstäbe anbringen
Stelle einen Quadratstab «5a» senkrecht in die Kiste «3» und
markiere mit einem Strich die Kistenoberkante. An dieser Höhenmar-
kierung wird nachher der Quadratstab «5i» verschraubt. Zeichne 20
mm unterhalb dieser Markierung ein Bohrloch für die Verschraubung
von «5i» an. Übertrage diese Markierung auf den zweiten Quadratstab
«5a». Bohre beide Quadratstäbe an den Markierungen mit dem 5 mm
Bohrer und senke die Bohrungen. Setze den kurzen Quadratstab «5i»
an der Höhenmarkierung (Kistenoberkante) zwischen die Quadrat-
stäbe «5a» und verschraube sie mit Universalschrauben 5x80 mm.
Die Lochplattenwinkel müssen so gedreht sein, dass das abstehende
Blech nach dem Aufstellen des Bauteils oben ist.
9
Kleineren Quadratstab montieren
Montiere den Quadratstab «5g» seitlich des zuvor angebrachten
Bauteils. Achte darauf, dass die Bauteile genau parallel zueinander
verlaufen. Der Quadratstab «5g» wird dabei von aussen durch drei
Kistenbretter mit Universalschrauben 4x40 mm verschraubt.
11
Quadratstab verschrauben
Baue den Quadratstab «5f» innen am oberen Kistenrand an. Der Stab
stösst an die Dreikantleite in der Kiste an. Verschraube den Stab von
aussen durch das obere Kistenbrett mit Universalschrauben 5x45 mm.
Stelle den Stab «5a» wie gezeigt in die Kiste. Beachte die Anordnung
des Lochplattenwinkels anhand der Zeichnung. Verschraube «5a» von
aussen durch die Kistenbretter mit Universalschrauben 5x45 mm.
