Turm montieren
5

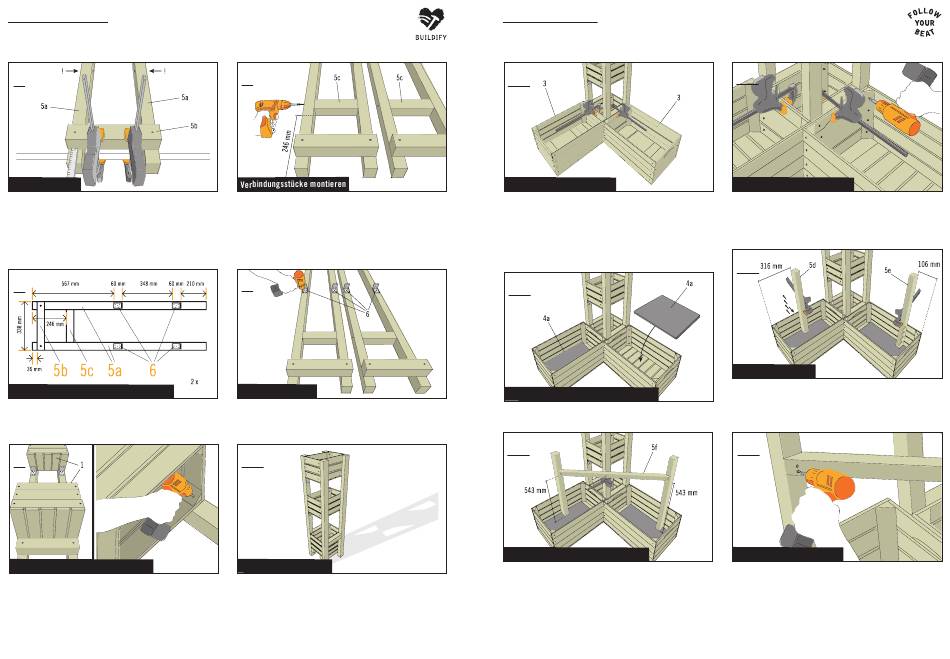

Kanthölzer bohren
Zwei Kanthölzer «5a» werden mit einem Kantholz «5b» verbunden.
Spanne das Holz «5b» so auf die beiden langen Kanthölzer auf, dass
vorne ein Abstand von 36 mm entsteht. Klemme die Hölzer zum Ver-
schrauben zusammen. Achte darauf, dass die zuvor gebohrten Löcher
für die nachfolgende Montage der Hölzer «5c» seitlich (!) angeordnet
sein müssen. Verwende zum Verschrauben Universalschrauben 5x80 mm.
7
Lochplattenwinkel für Obstkisten montieren
Für die Montage der Obstkisten «1» werden auf den beiden Seitentei-
len jeweils zwei Lochplattenwinkel 6 aufgeschraubt. Richte die Winkel
nach den Abstandsmassen in der Zeichnung aus.
9
Obstkisten des Pflanzregals montieren
Setze die erste Obstkiste «1» auf das erste Seitenteil so auf, dass
die Kiste an dem quer verlaufenden Kantholz anliegt. Die beiden
weiteren Kisten «1» so auf das Seitenteil auflegen, dass sie an
den Winkeln anliegen. Die Winkel stützen die Kisten zusätzlich zur
Verschrauben ab. Verschraube die Obstkisten von innen durch die
Dreikantleisten an den Kanthölzern. An jeder Dreikantleiste werden
dazu zwei Universalschrauben 5x50 mm eingedreht.
6
Setze die Kanthölzer «5c» im Abstand von 246 mm von vorne
zwischen den Hölzern «5a» ein. Verschraube diese durch die bereits
gebohrten seitlichen Schraubenlöcher in den Kanthölzern «5a» mit
Universalschrauben 5x80 mm
8
Winkel anschrauben
Schraube die Winkel mit Terrassenschrauben 4x25 mm an die Quad-
ratstäbe «5a» an.
10
Seitenteile verschrauben
Lege das vorgefertigte Seitenteil mit den Kisten auf das zweite
Seitenteil auf und verschraube dieses wie zuvor. Stelle den montier-
ten Turm an der gewünschten Aufbaustelle auf.
Turm erweitern
11
Grosse Obstkisten ausrichten
Der Turm wird am Fuss mit den grossen Obstkisten «3» erweitert.
Befestige die erste Obstkiste rechts wie gezeigt mit einer Klemm- oder
Schraubzwinge. An der Rückseite ist die Kiste bündig mit dem Turm
ausgerichtet. Nach vorne steht sie über. Die zweite Kiste wird auf der
linken Turmseite angesetzt und ebenfalls festgeklemmt. Vorne sind die
beiden Kisten dicht zusammengeschoben.
13
Zwischenböden in die Obstkisten einlegen
Die beiden Zwischenböden «4a» in die Obstkisten «3» einlegen.
15
Schräges Kantholz ausmessen & sägen
Für die exakte Länge und Schrägschnitte kannst Du das Kantholz
«5f» oben auf die Hölzer «5d» und «5e» auflegen und die Schräg-
schnitte anzeichnen. Säge das Kantholz «5f» dann auf die exakte
Länge an den Enden schräg zu. Klemme am Turm eine Klemm- oder
Schraubzwinge in der Höhe von 543 mm fest. Auf die Zwinge dann
das quer liegende Kantholz «5f» auflegen. Damit dieses am Turm
verschraubt werden kann, zeichnest Du zwei Schraubenlöcher an.
Bohre die Löcher mit ø 5mm vor und senke sie.
12
Grosse Obstkisten verschrauben
Verschraube die Kisten mit Universalschrauben 5x50 mm am Turm.
Hierzu Universalschrauben 5x50 mm verwenden. Vier Schrauben
werden in die Dreikantleisten eingedreht und vier weitere Schrauben in
die waagerechten Kistenbretter.
14
Kanthölzer montieren
Stelle die beiden Kanthölzer «5d» und «5e» in die Kisten und klemme
sie in den angegebenen Positionen fest. Richte diese senkrecht aus
und verschraube sie von aussen durch die Kistenbretter mit jeweils
vier Universalschrauben 5x50 mm.
16
Schräges Kantholz montieren
Das Kantholz «5f» wird nun auf beiden Seiten waagerecht an die
Hölzer «5d» und «5e» und an der Ecke des Turms angeschraubt.
Verwende für die Verschraubungen Universalschrauben 5x50 mm.
