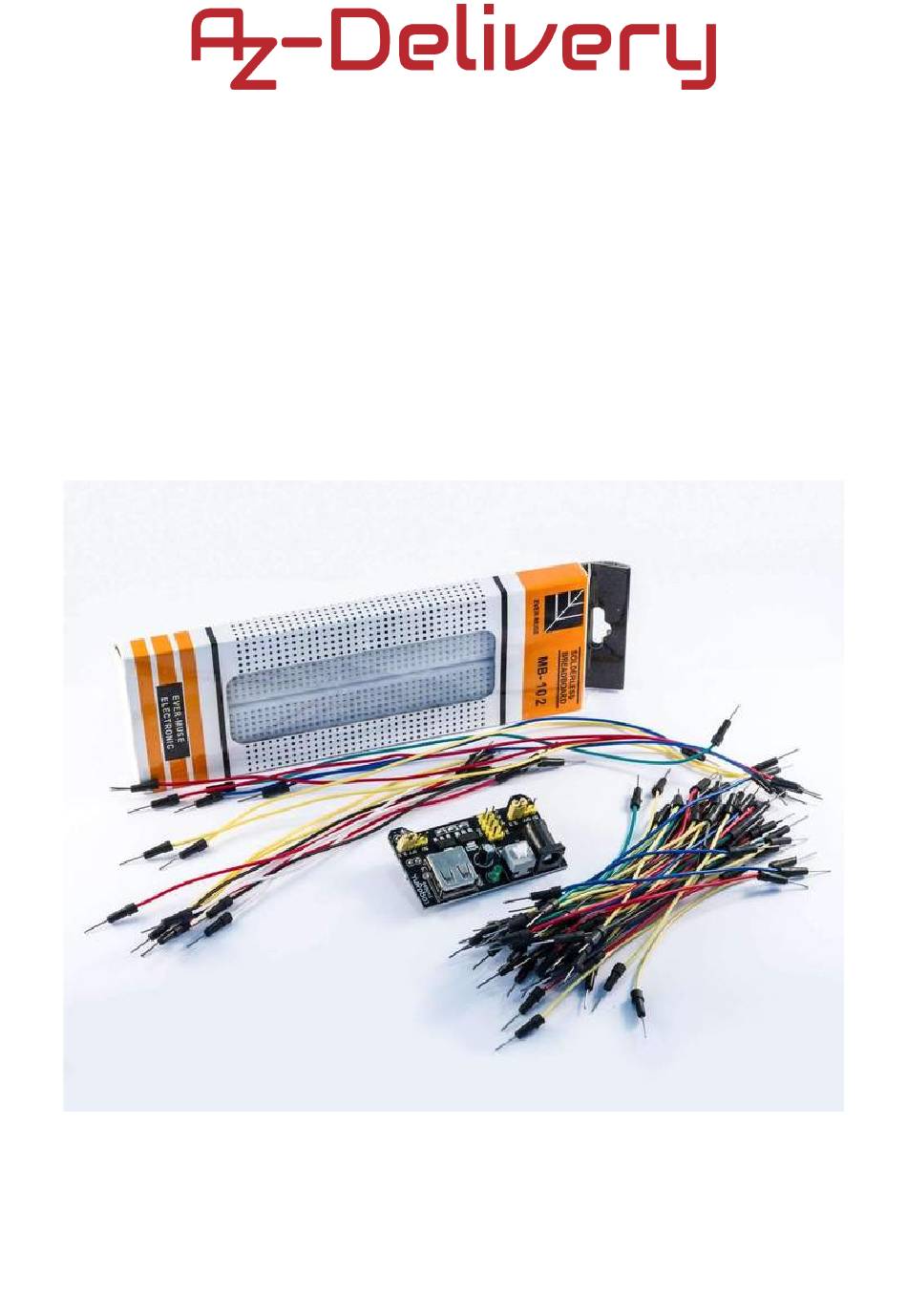

- Seite 1 Willkommen! Vielen Dank, dass sie sich für unser MB102 Breadboard Kit von AZ- Delivery entschieden haben. In den nachfolgenden Seiten werden wir Ihnen erklären wie Sie das Gerät einrichten und nutzen können. Viel Spaß!
- Seite 2 Anwendungsbereiche Das Netzteil ist für den Einsatz in elektronischen Schaltungen, Laboren, Bildungseinrichtungen und Entwicklungsumgebungen vorgesehen. Es dient zur sicheren Bereitstellung von Gleichstrom für eine Vielzahl von Anwendungen im Kleinspannungsbe- reich. Erforderliche Kentnisse und Fähigkeiten Die Verwendung des Netzteils erfordert grundlegende Kenntnisse in Elektrotechnik. Nutzer sollten in der Lage sein, elektri- sche Schaltungen sicher zu montieren und zu betreiben sowie die notwendigen Sicherheitsvorkehrungen zu treffen.
- Seite 3 Achtung: Direkter Kontakt zu stromführenden Teilen kann zu Verletzungen führen. Hinweis: Stellen Sie sicher, dass während des Betriebs kein direkter Kontakt zu stromführenden Teilen besteht. Achtung: Falsche Polung kann zu Beschädigungen des Netzteils und der angeschlossenen Geräte führen. Hinweis: Achten Sie darauf, die Polarität korrekt anzuschließen. Achtung: Dauerbetrieb unter Volllast kann die Lebensdauer des Netzteils verkürzen.
- Seite 4 Das Kit besteht aus drei Teilen: Einem lötfreien Breadboard, einem Satz Jumperdrähte (male to male) und einem MB102-Netzteil für das Breadboard. Lötfreies Breadboard Satz Jumperdrähte (m/m) MB102 Netzteil für das lötfreie Breadboard...
- Seite 5 (Bild unten). Er verfügt außerdem über einen männlichen USB- Stromanschluss, der beispielsweise ein Atmega328p-Board mit Strom versorgen kann. Um das Netzteil des MB102 einzuschalten, müssen Sie an den DC-Eingang anschließen und den Netzschalter (weißes Rechteck im obigen Bild) drücken, woraufhin die grüne LED aufleuchtet.
- Seite 6 RGB-LED Stromversorgung des MB102-Netzteils zu verbinden. Wir schließen das MB102 Netzteil an eine 9V-Batterie an. Die grünen und blauen Pins der RGB-LED werden über 100Ω Widerstände an +5V angeschlossen, und der rote Pin wird z.B. über einen 100Ω Widerstand an +3,3V angeschlossen.
- Seite 7 Internet unzählige Möglichkeiten, sich Sachen Mikroelektronik weiterzubilden. Falls Sie nach weiteren Hochwertige Mikroelektronik und Zubehör, sind Sie bei AZ-Delivery Vertriebs GmbH goldrichtig. Wir bieten Ihnen zahlreiche Anwendungsbeispiele, ausführliche Installationsanleitungen, E-Books, Bibliotheken und natürlich die Unterstützung unserer technischen Experten. https://az-delivery.de Viel Spaß! Impressum https://az-delivery.de/pages/about-us...
