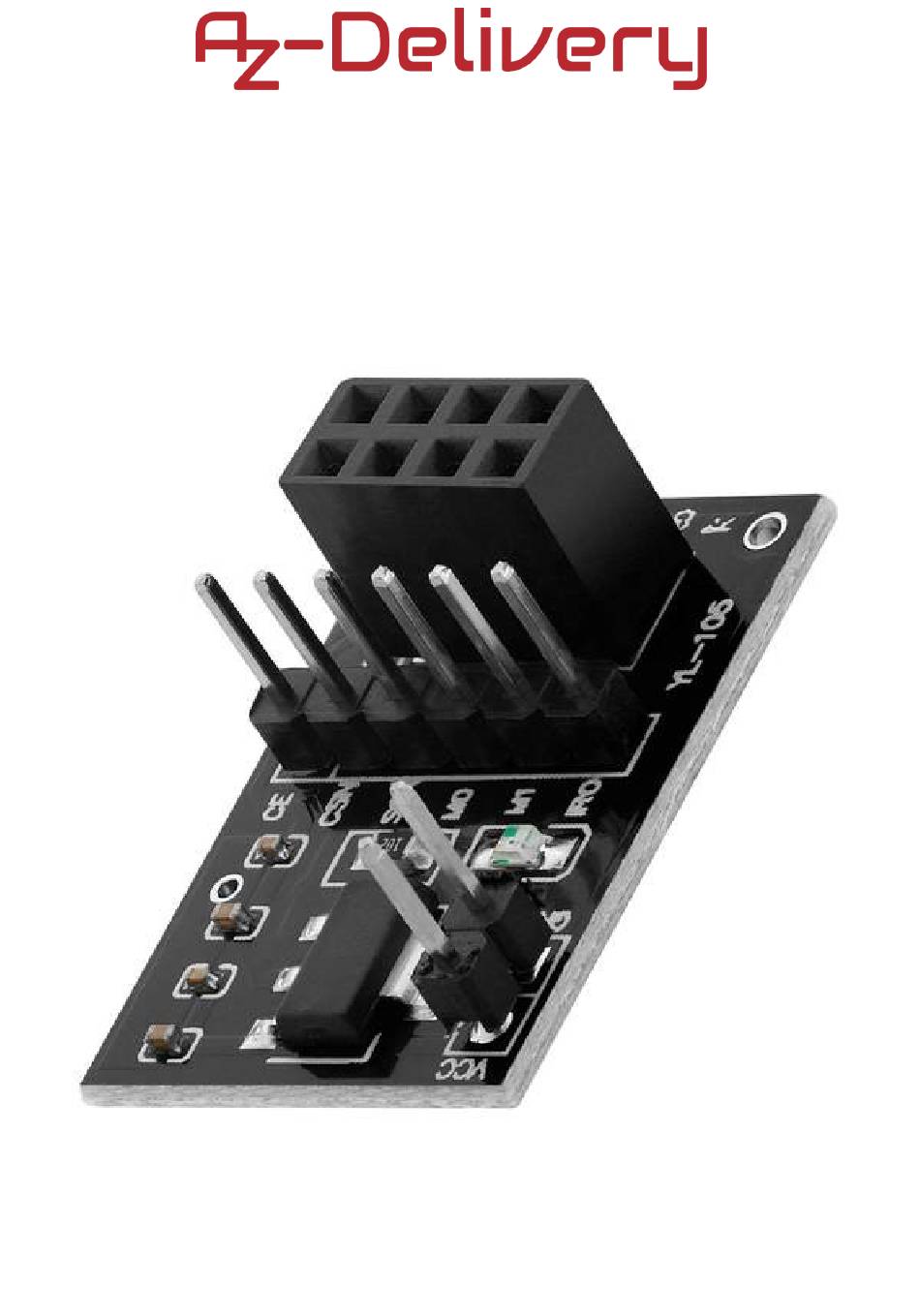

- Seite 1 Herzlich willkommen! Vielen Dank, dass Sie sich für unseren AZ-Zustellungsadapter für NRF24L01 entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
- Seite 4 Inhaltsübersicht Einführung .........................3 Spezifikationen ......................4 Die Pinbelegung .......................5 Anschlussbeispiel.....................6...
- Seite 5 Die NRF24L01+ sind HF-Transceivermodule, die für die drahtlose Kommunikation verwendet werden können. Sie arbeiten mit einem Spannungsbereich von 1,9-3,6 V für die Stromversorgung. Der Adapter für NRF24L01 ist ein Breakout-Board, das mit 5V - 12V betrieben werden kann und über einen integrierten Spannungsregler verfügt, der eine geregelte 3,3V an die NRF24L01-Buchse.
- Seite 6 Eingangsspannungen von 4,8V-12VDC auf 3,3V regelt, was die Standardversorgungsspannung für das NRF24L01+ Modul ist. Beim Anschluss Adapters Atmega328p kann Versorgungsspannung über den 5V-Pin entnommen werden. Schließen Sie die 5V nicht direkt an den nRF24L01+ an, da er nicht 5V- tolerant ist und beschädigt werden kann.
- Seite 7 Die Pinbelegung Der Adapter für NRF24L01+ hat 18 Pins. Die Pinbelegung ist in der folgenden Abbildung dargestellt: Das Modul verfügt über eine integrierte LED-Anzeige.
- Seite 8 Beispiel für eine Verbindung Die folgende Abbildung zeigt ein Beispiel für den Anschluss des Adapters an d a s Modul NRF24L01+: Das Modul NRF24L01+ wird oben auf die Adapterplatine gesteckt.
- Seite 9 Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
