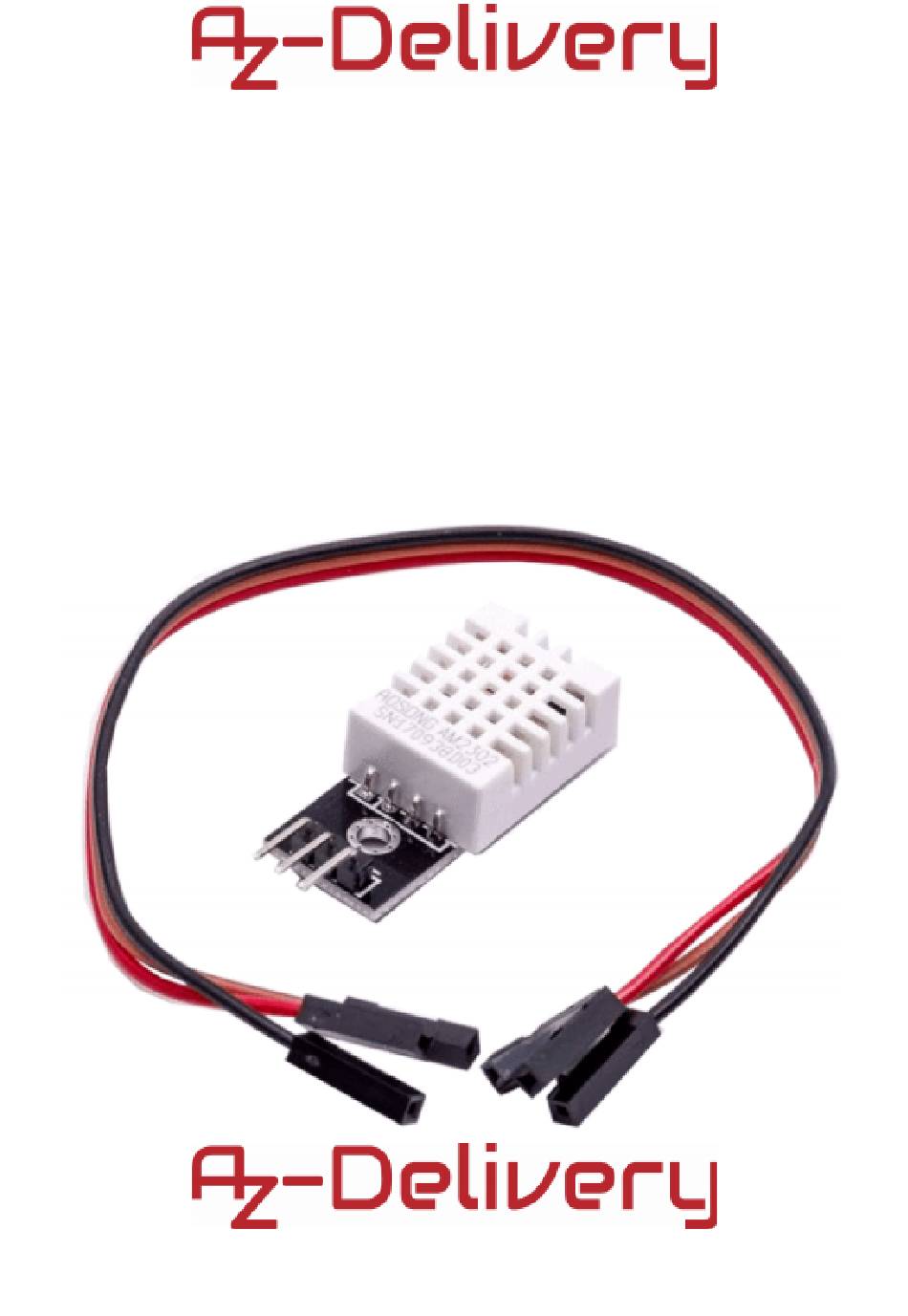

- Seite 1 Willkommen! Vielen Dank, dass sie sich für unser Temperaturmodul vom Typ "DHT22" von AZ-Delivery entschieden haben. In den nachfolgenden Seiten werden wir Ihnen erklären wie Sie das Gerät einrichten und nutzen können. Viel Spaß!
-
Seite 2: Anwendungsbereiche
Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte. - Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
-
Seite 4: Technische Daten
Feuchtigkeit/Temperatur, der ein digitales Signal ausgibt. Er verwendet einen kapazitiven Feuchtigkeitssensor und einen Thermistor zur Messung der Umgebungsluft. Der Temperaturmessbereich des "DHT22" reicht von -40°C bis +125°C mit einer Genauigkeit von ±0.5°C und der Feuchtemessbereich von 0% bis 100% mit einer Genauigkeit von ±2-5%. - Seite 5 Im Inneren des Gehäuses, auf der Fühlerseite des DHT22-Sensors, befindet sich Feuchtefühler zusammen einem NTC- Temperaturfühler (auch Thermistor).
- Seite 6 Die Feuchtemesskomponente wird zur Messung der Feuchtigkeit verwendet zwei Elektroden feuchtigkeitshaltendem Substrat (normalerweise ein Salz oder ein leitfähiges Kunststoffpolymer) zwischen den Elektroden. Die Ionen werden durch das Substrat freigesetzt, wenn Wasserdampf von diesem absorbiert wird, was wiederum die Leitfähigkeit zwischen den Elektroden erhöht. Die Widerstandsänderung zwischen den beiden Elektroden ist proportional zur relativen Luftfeuchtigkeit.
- Seite 7 so dass er sich pro Grad Temperatur um 100Ω oder mehr ändern kann. Der Begriff "NTC" bedeutet "Negativer Temperaturkoeffizient", was bedeutet, dass der Widerstand mit der Temperaturerhöhung abnimmt. Auf der anderen Seite befindet sich eine kleine Leiterplatte mit einem 8-Bit SOIC-14-IC Schaltkreis.
- Seite 8 "+"-Pin - liefert die Stromversorgung für den Sensor. Obwohl die Versorgungsspannung zwischen 3,3V und 5,5V liegen kann, wird eine 5V Versorgung empfohlen. Im Falle einer 5V-Versorgung können Sie Kabel mit einer Länge von bis zu 20 Meter verwenden, um den Sensor und den Mikrocontroller zu verbinden.
- Seite 9 Verbindung des Moduls mit dem ATmega328p Mikrocontroller Verbinden Sie den ATmega328p mit dem DHT22 wie unten abgebildet: DHT22 Pin > ATmega328p Pin > 5V Roter Draht > D2 Blauer Draht > GND Schwarzer Draht Skizzenbeispiel...
- Seite 10 Um eine Skizze für das DHT22-Modul zu schreiben, benötigen wir zunächst die Library. Die einfachste Library, die wir empfehlen können, ist die SimpleDHT-Library, unter https://github.com/winlinvip/SimpleDHT heruntergeladen werden kann. Wenn Sie die .ZIP-Datei herunterladen, öffnen Sie den ATmega328p und gehen auf: Sketch > Include Library > Fügen Sie die .ZIP Library und die runtergeladene .ZIP-Datei hinzu.
-
Seite 11: Verbindung Des Moduls Mit Dem Raspberry Pi
Gehen Sie sicher, dass die baudrate 115200 beträgt! Verbindung des Moduls mit dem Raspberry Pi Verbinden Sie den Raspberry Pi mit dem DHT22, wie unten abgebildet:... - Seite 12 DHT22 Pin > Raspberry Pi Pin > 5V [PIN 2] Roter Draht > GPIO12 [PIN 32] Blauer Draht > GND [PIN 30] Schwarzer Draht...
- Seite 13 Script example Bevor wir anfangen, Skripte für den DHT22 zu erstellen, müssen wir zuerst eine Library installieren. Die Library, die wir verwenden werden, heißt "Adafruit_DHT". Um sie zu installieren, müssen wir zuerst sicherstellen, dass Rasbian auf dem neuesten Stand ist. Starten Sie Ihren Raspberry Pi, öffnen Sie das Terminal und führen Sie folgende Befehle aus:...
- Seite 14 Try again!") # Scavenging work after the end of the program except KeyboardInterrupt: print("Script end!") Speichern Sie das Skript als "DHT22.py" und führen Sie es aus. Führen Sie danach folgenden Befehl im Terminal aus: python3 DHT22.py...
- Seite 15 Die Anzeige sollte wie folgt aussehen: Sie haben es geschafft. Sie können jetzt unser Modul nun für Ihre Projekte nutzen. Jetzt sind Sie dran! Entwickeln Sie Ihre eigenen Projekte und Smart-Home Installationen. Wie Sie das bewerkstelligen können, zeigen wir Ihnen unkompliziert und verständlich auf unserem Blog.
