Inhaltszusammenfassung für EuroLite LED SL-350
- Seite 2 2/24 00102135.DOCX, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer:/ This user manual is valid for the article number: 51787316 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/24 00102135.DOCX, Version 1.0... -
Seite 4: Einführung

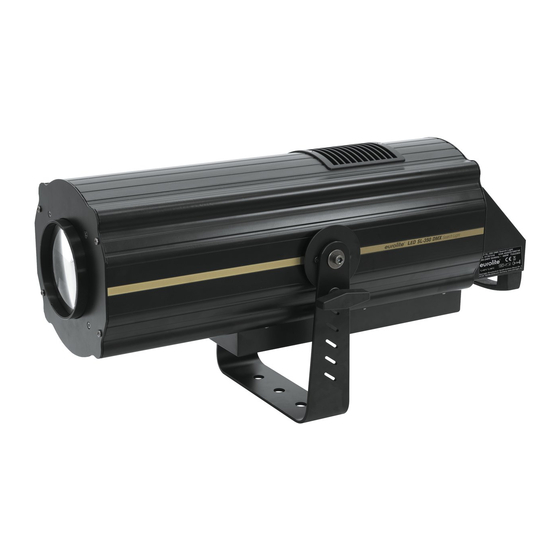

- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SL-350 DMX Search Light entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Verfolgerscheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features DMX-gesteuerter Verfolgerscheinwerfer mit leistungsstarker 300-W-LED Bedienbar im Manuellen-Modus oder über DMX • • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt 6 Kanäle) Geeignet für einen Projektionsbereich von bis zu 30 Meter • Manuelle Steuerung über Control-Panel mit Tasten und Fader •... -
Seite 8: Installation
Control Panel und Geräterückseite: 9) Farbtasten 10) LED An/Aus 11) CTO-Fader: Convert-to-orange Farbkorrekturfilter 12) Iris-Fader 13) Dimmer-Fader 14) Strobe-Fader: Enthält Strobe, Pulse und Random 15) An-/Ausschalter 16) Spannungsversorgungseingang 17) Sicherungshalter 18) DMX IN 19) DMX OUT 20) LED Display mit Bedienungstasten INSTALLATION Bitte beachten Sie: Alle an einem Stativ angebrachten Geräte, Lichteffekte und Traversen müssen zusätzlich mit einer zweiten Sicherung versehen werden! -
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SL-350 DMX Search Light den Betrieb auf. Der Netzschalter befindet sich rechts des Bedienpanels. Während des Reset von 30 Sekunden justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Seite 11: Dmx-Protokoll
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung Nachdem Sie die Startadresse definiert haben, können Sie den LED SL-350 DMX Search Light über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein. -
Seite 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 13: Technische Daten
EUROLITE STV-20 Verfolger-Stativ 59007120 EUROLITE STV-150A Verfolger-Stativ 59007121 ROADINGER Flightcase SL-160/SL-350 31005078 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik 30227810 SOMMER CABLE DMX Kabel XLR 3pol 3m schwarz Hicon 30307457 SOMMER CABLE DMX Kabel XLR 3pol 3m schwarz Neutrik 3030746Z Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SL-350 DMX Search Light. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. - Seite 16 Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog may harm the device.
-
Seite 17: Description Of The Device
DESCRIPTION OF THE DEVICE Features DMX controlled follow spot with a powerful 300 W LED Operable in manual mode or via DMX • • DMX512 control possible via any commercial DMX controller (occupies 6 channels) • Suitable for a projection area of up to 30 meters Manual control via control panel with buttons and faders •... -
Seite 18: Installation
Control Panel: (9) Color buttons (10) LED On/Off (11) CTO-fader: Convert-to-orange filter (12) Iris-fader (13) Dimmer-fader (14) Strobe-fader: Includes strobe, pulse and random modes (15) On/Off switch (16) Power supply (17) Fuse holder (18) DMX IN (19) DMX OUT (20) LED display with operating buttons INSTALLATION Please note: All devices, lighting effects and crossbeams attached on a stand must be secured with a secondary attachment! -
Seite 19: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 20: Dmx-Controlled Operation
OPERATION After you connected the effect to the mains, the LED SL-350 DMX Search Light starts running. The power switch is on the right side of the panel. During the reset of 30 seconds, the motors are trimmed and the device is ready for use afterwards. -
Seite 21: Dmx-Protocol
Controlling After having addressed the LED SL-350 DMX Search Light, you may now start operating it via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received at the DMX-input, the red light above the display will blink. -
Seite 22: Danger To Life
1) All screws used for installing the devices or parts of the device have to be tightly connected and must not be corroded. 2) There must not be any deformations on housings, fixations and installation spots. 3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. -
Seite 23: Technical Specifications
EUROLITE STV-20 Follow spot stand 59007120 EUROLITE STV-150A Follow spot stand 59007121 ROADINGER Flightcase SL-160/SL-350 31005078 EUROLITE DMX cable XLR 3pin 3m black 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik 30227810 SOMMER CABLE DMX cable XLR 3pin 3m black Hicon 30307457... - Seite 24 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00101325 Version 1.0 Publ. 07/09/2016...
