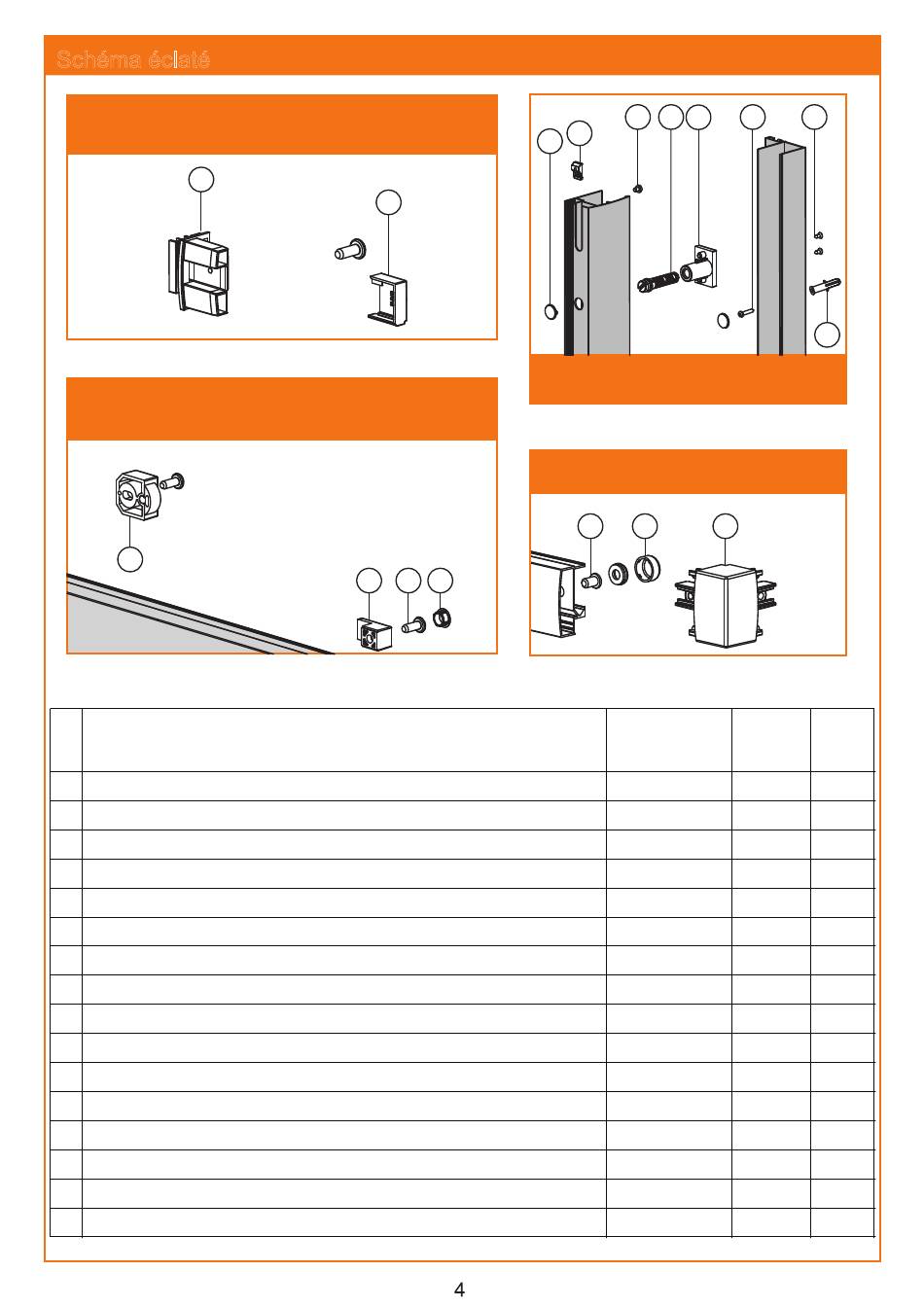

Schéma éclaté
24
26
N⁰
1 Profilé mural 1847 aluminium argenté
2 Profilé parite fixe 1850 aluminium argent
3 Joint de vitre EVA parite fixe transparente
4 Bande étanche A
5 Capuchon gauche partie fixe profil ABS chromé
6 Vitre fixe 1775x305x5 mm ESG claire
7 Bande étanche B
8 Profilés d'étanchéité verticaux porte coulissante PVC 1825 mm
9 Vitre porte coulissante 1825×398×5 mm ESG claire droite / gauche BL1316A05Z
10 Profilés magnétiques A 1825 mm
11 Profilés magnétiques B 1825 mm
12 Angles de cadre à 90° ABS chromé
13 Roulettes supérieures doubles grises
14 Roulettes doubles inférieures avec technologie à ressort grises
15 Profilés d'étanchéité verticaux partie fixe PVC 1760 mm
16 Raccord de cadre ABS droit chromé
D1
25
D2
27 28 29
Description
s
33 34
32
31
30
D3
D4
22 21 12
N° d'article
LC473C1847Z
LC471C1850Z
DS1451775
DS241294A
SLB862
BL1317A05Z
DS241294B
DS1461825
CT0411825
CT0401825
SLB871
LZ062A
LZ063A
DS0561760
SLB867
