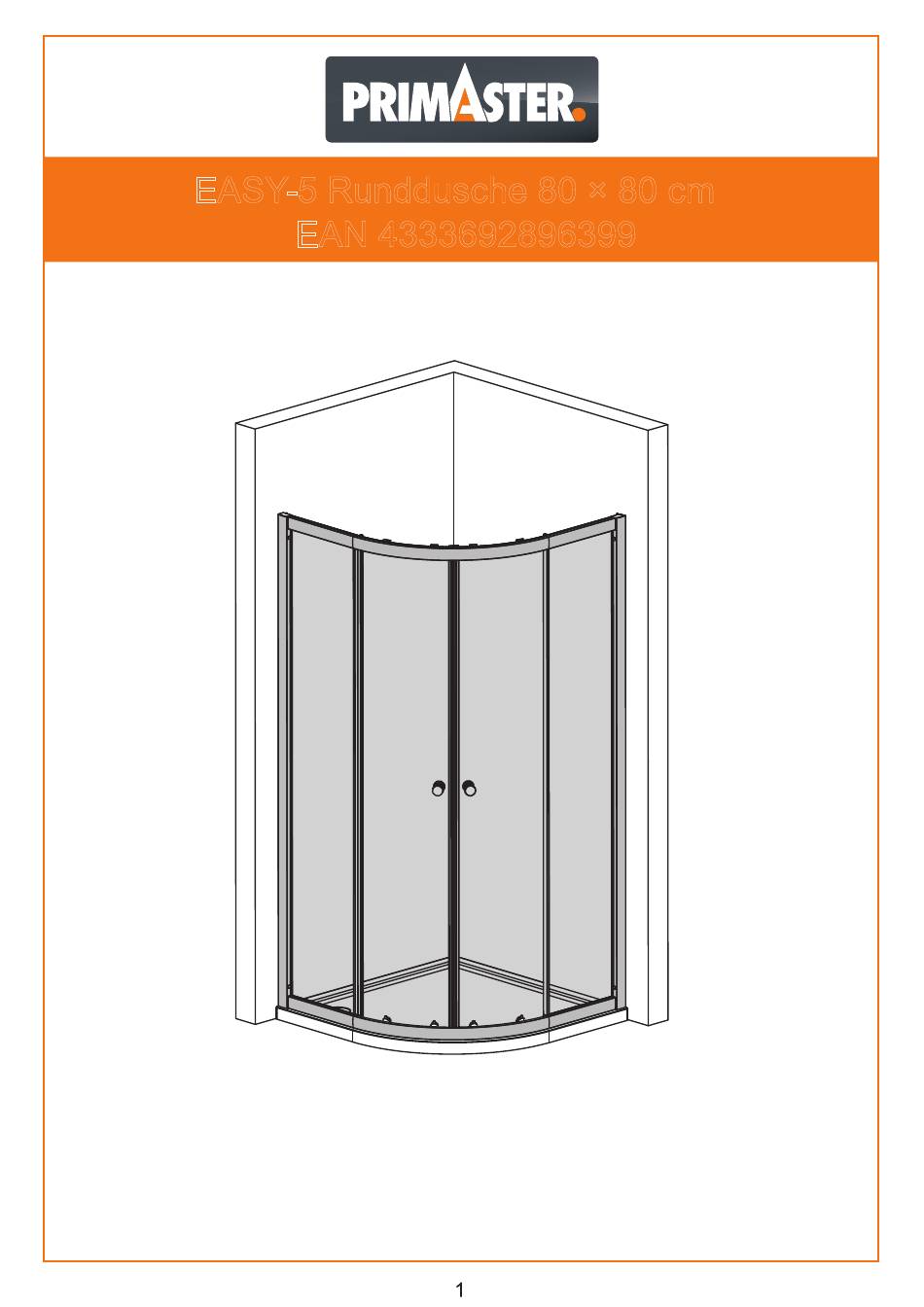

EASY-5 Runddusche 80 × 80 cm
EAN 4333692896399
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte
unser Produkt nicht nach Anleitung montiert
sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage
durch einen autorisierten Fachmann vornehmen zu lassen
Werbung
Verwandte Anleitungen für PrimAster EASY-5 4333692896399
Inhaltszusammenfassung für PrimAster EASY-5 4333692896399
- Seite 1 EASY-5 Runddusche 80 × 80 cm EAN 4333692896399 Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte unser Produkt nicht nach Anleitung montiert sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage durch einen autorisierten Fachmann vornehmen zu lassen...
- Seite 2 Bitte vor der Montage darauf achten! Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. Stellen Sie sicher,dass die Wände und das Duschbecken bzw.die Fliesen sauber,trocken und staubfrei sind. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet.Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör.
- Seite 3 Explosionszeichnung...
- Seite 4 Explosionszeichnung 29 30 26 27 23 24 25 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 1 Wandprofil 1847 Aluminium Silber LC473C1847Z Stück 2 Fixteilprofil 1850 Aluminium Silber LC471C1850Z Stück 3 Scheibendichtung EVA Transparent Fixteil DS1451775 Stück 4 Wasserdichter Streifen A DS241231A Stück 5 Abdeckkappe links Fixteilprofil ABS Chrom SLB862 Stück...
- Seite 5 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 17 Abdeckkappe rechts Fixteilprofil ABS Chrom SLB863 Stück 18 Abdeckkappe Wandprofil ABS Chrom re/li SLB870 Stück 19 Fixierungskappe rechts ABS Chrom SLB869 Stück 20 Linke ABS Rahmenverbindung Chrom SLB866 Stück 21 Fixierungskappe links ABS Chrom SLB868 Stück 22 Stopper ABS Chrom...
- Seite 6 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne und die Position der Duschwanne 1. Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein,bevor Sie die Dusche montieren. 3.
- Seite 7 Schritt 2 - Montage des Rahmens...
- Seite 8 Schritt 3 - Befestigung des Rahmens außen innen 30mm 26 ×6 Schritt 4 - Ausrichtung des Rahmens Maß:785-800×785-800mm 26 ×4...
- Seite 9 Schritt 5 - Montage der Schiebetüren außen lnnenansicht lnnenansicht Schritt 6 - Einhängen der Schiebetüren Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein.Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene Bitte beachten Sie,dass die unteren Laufrollen eine Feder haben,damit die Schiebetüren ein-und ausgehängt werden können...
- Seite 10 Schritt 7 - Fertigmontage der Schiebetüren innen innen außen außen Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht,dann müssen Sie zum Ausrichten der Kabine die Schrauben an der oberen Laufrollen im oder gegen den Uhrzeigersinn drehen. ACHTUNG : Bitte richten Sie die Türen so aus,dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
- Seite 11 Schritt 9 - Abdichtung mit Silikon ü Bitte am Fixglasprofil und am bergang zwischen horizontalem und vertikalem Profil rechts und links 10 cm vertikal mit Silikon abdichten. 1.Silikonisieren Sie die Duschabtrennung nur von außen. 2.Silikonisieren Sie die Dusche nur entlang der farbig markierten Linien. Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung.
- Seite 12 EASY-5 Runddusche 80×80cm QR-CODE->mobiles Profil Runddusche "Easy 5" 80 x 80 Produkteigenschaften Unternehmen / Herkunft Einfach den QR Code scannen und das Montagevideo vorab ansehen. Die Leistungserklärung zu diesem Artikel finden Sie unter: WWW.globus-baumarkt.de/artikeldokumente...
