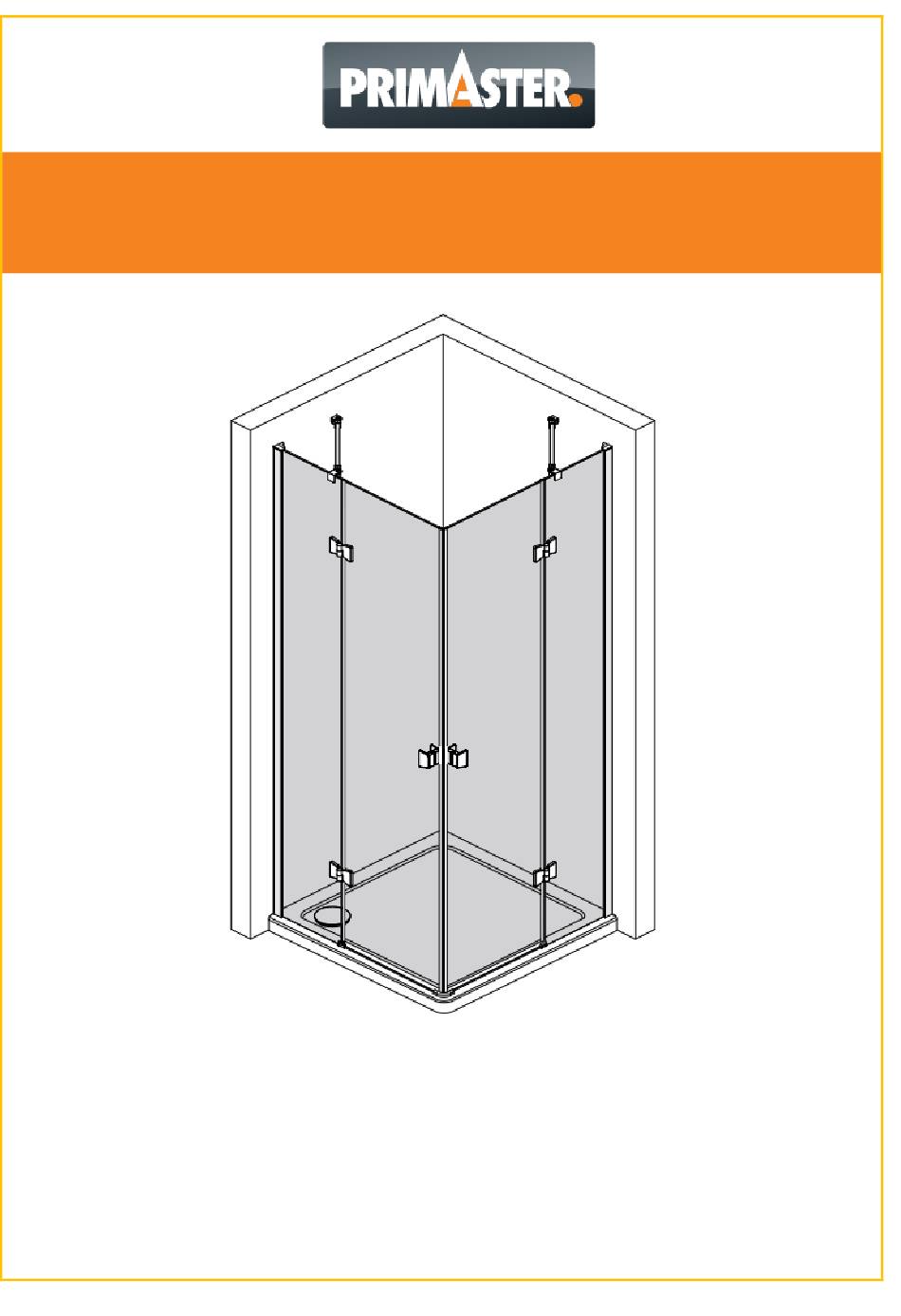

Eckeinstieg Easy 6 Open 90 x 90 cm
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch
auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
EAN 2077823013300
1
Werbung
Verwandte Anleitungen für PrimAster Easy 6 Open
Inhaltszusammenfassung für PrimAster Easy 6 Open
- Seite 1 Eckeinstieg Easy 6 Open 90 x 90 cm EAN 2077823013300 Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach...
- Seite 2 D E Vor der Montage bitte darauf achten! Bitte packen Sie das Produkt aus und prfüen Sie dieses auf Vollständigkeit und Beschädigungen. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. ...
- Seite 3 Explosionszeichnung...
- Seite 4 Zubehörliste Beschreibung Stück Art.-Nr. Abdeckkappe Rahmenprofil linke SLB209 Abdeckkappe Rahmenprofil rechte SLB210 Abdeckkappe Wandprofil linke SLB329 Abdeckkappe Wandprofil rechte SLB330 Wandprofil LC205 Kunststoffhalterung für Klipsprofile SLG342 Klipsprofil LC206 Fixteilscheibe Element A FANOZ003 Fixteilscheibe Element B FANOZ005 Türglasscheibe Element A FANOZ002 Türglasscheibe Element B FANOZ004 Hülsen...
- Seite 5 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne 1. Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein, bevor Sie die Dusche montieren. 3. Die Wände müssen bis zum Rand der Duschtasse und mindestens 2 Meter oberhalb Oberkante der Duschtasse gefliest sein.
- Seite 6 Schritt 1 - Montage der Wandprofile 1.Definieren Sie mit einem Bleistift vor der Montage die Mitte der vorderen Ecke Ihrer Duschtasse. 2.Diese Markierung hilft Ihnen später beim Ausrichten der Duschkabine.
- Seite 7 Schritt 2 - Montage der Fixelemente Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein.Anschließend drücken Sie bitte die...
- Seite 8 Schritt 3 – Montage der Drehtüren HINWEIS: Stecken Sie das obere Gelenk 1-2 mm in die Aufnahme, bevor Sie danach das untere Gelenk ansetzen und einstecken.
- Seite 9 Schritt 4 - Montage der Griffe *Die Schrauben werden von der Innenseite eingeschraubt.
- Seite 10 Schritt 5 -Ausrichtung der Türen und Montage der Magnetleisten Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen . 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien...
- Seite 11 Schritt 6 – Montage der Aluminium Schwalleist Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen . 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien...
- Seite 12 Schritt 7 – Montage der Stabilisatoren Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen . 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien...
- Seite 13 Schritt 8 – Montage der Wasserabweisprofile Hinweis: Die Wasserabweisprofile werden auf die Fixglasscheibe montiert.
- Seite 14 Schritt 9 – Montage der Klipsprofile und Abdeckkappen...
- Seite 15 Schritt 10 - Abdichtung mit Silikon Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen. 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien.
- Seite 16 EASY-6 OPEN Eckeinstieg 90×90cm QR-CODE->mobiles Profil Eckeinstieg OPEN "Easy 6" 90 x 90 Produkteigenschaften Unternehmen / Herkunft Anbieter kontaktieren Einfach den QR Code scannen und das Montagevideo vorab ansehen. Die Leistungserklärung zu diesem Artikel finden Sie unter: www.globus-baumarkt.de/artikeldokumente Hersteller / Inverkehrbringer: ,,Ansprechpartner für den Service"...
- Seite 17 Accès d’angle Easy 6 Open 90 x 90 cm EAN 2077823013300 Veuillez lire attentivement la notice d’utilisation et la conserver afin de pouvoir la consulter ultérieurement. Nous vous recommandons de confier l’installation de notre produit à un professionnel agréé qui suivra les consignes données dans la notice de montage fournie avec le produit. Toute installation non conforme aux consignes données dans ladite notice entraîne l’annulation de la garantie.
- Seite 18 FR Démarche à suivre avant toute installation Déballez le produit et vérifiez qu’il est en parfait état et qu’il ne manque rien. Le matériel fourni a été conçu pour installer la porte sur un mur carrelé. Veillez à utiliser le matériel adapté si le mur est de tout autre type.
- Seite 19 Vue éclatée...
- Seite 20 Liste des pièces Description Pièce Référence Cache du profilé de cadre gauche SLB209 Cache du profilé de cadre droite SLB210 Cache du profilé de paroi gauche SLB329 Cache du profilé de paroi droite SLB330 Profilé de paroi LC205 Support en plastique pour profilés à clipser SLG342 Profilé...
- Seite 21 Inspection d mur et du bac de douche 1. Vérifiez que le bac de douche est à niveau. 2. Les carreaux ou autres revêtements muraux situés tout autour du bac de douche doivent être proprement scellés avant de poser la paroi de douche. 3.
- Seite 22 Étape 1 : pose des profilés de paroi 1. Avant le montage, définir avec un crayon à papier le milieu du coin avant du bac de douche. 2. Ce marquage vous aidera plus tard à orienter la cabine de couche.
- Seite 23 Étape 2 - montage des éléments fixes extérieur intérieur vue de plan vue intérieure vue intérieure Accrocher les roulettes supérieures dans le rail supérieur. Ensuite, appuyer sur...
- Seite 24 Étape 3 : montage des portes tournantes Avant d’accrocher les portes, veuillez utiliser le lubrifiant QT0002 pour les boulons… intérieur extérieur REMARQUE : Enfoncer de 1-2 mm la jointure supérieure dans le logement avant de placer et insérer la jointure inférieure.
- Seite 25 Étape 4 - montage des poignées intérieur extérieur *Les vis sont vissées de l’intérieur.
- Seite 26 Étape 5 - Orientation des portes et montage des baguettes aimantées vue intérieure Veuillez attendre 24 heures pour utiliser douche après la pose du silicone. 1. Réalisez un joint en silicone au niveau de la porte de douche, mais uniquement à l’extérieur. 2.
- Seite 27 Étape 6 : montage de la pièce bombée en aluminium Veuillez attendre 24 heures pour utiliser la douche après la pose du silicone. 1. Réalisez un joint en silicone au niveau de la porte de douche, mais uniquement à l’extérieur. 2.
- Seite 28 Étape 7– Montage des stabilisateurs Vue extérieure Vue intérieure étape1 étape2 Veuillez attendre 24 heures pour utiliser la douche après la pose du silicone. étape1 Réalisez un joint en silicone au niveau de la porte de douche, mais uniquement à l’extérieur. étape 2 2.
- Seite 29 Étape 8 : montage des profilés hydrophobes Remarque : Les profilés hydrophobes sont montés sur la plaque de la vitre fixe. intérieur extérieur Vue extérieure...
- Seite 30 Étape 9 : pose des profilés à clipser et des caches...
- Seite 31 Étape 10 : pose des joints d'étanchéité en silicone Veuillez attendre 24 heures pour utiliser la douche après la pose du silicone. 1. Réalisez un joint en silicone au niveau du pare-bain, mais uniquement à l’extérieur. 2. Les autres joints en silicone doivent uniquement être réalisés le long des lignes de couleur.
- Seite 32 EASY-6 OPEN Cabine d'angle 90 x 90 cm CODE QR -> profilé mobile Cabine d’angle OPEN « Easy 6 » 90 x 90 Propriétés du produit Entreprise / provenance Scannez simplement le code QR et regardez la vidéo de montage à l’avance. La déclaration de performance de cet article est à...
- Seite 33 Hoekinstap EASY6 Open 90 x 90 cm EAN 2077823013300 Lees de bedieningshandleiding aandachtig door en bewaar deze voor later gebruik. Wij raden aan om dit product te laten monteren volgens de bijgevoegde montagehandleiding door een geautoriseerde vakman. Als het product niet volgens de handleiding wordt gemonteerd, vervalt de garantie.
- Seite 34 Let hierop voor de montage! Pak het product uit en controleer het op volledigheid en beschadigingen. De meegeleverde accessoires zijn geschikt voor montage in stenen muren. Zorg bij gebruik in andere wandtypes voor de juiste accessoires. Zorg ervoor dat de muren en de douchebak schoon, droog en stofvrij zijn. ...
- Seite 35 Opengewerkte tekening...
- Seite 36 Lijst van toebehoren Beschrijving Stuk Art.-Nr. Afdekkap frameprofiel links SLB209 Afdekkap frameprofiel rechts SLB210 Afdekkap wandprofiel links SLB329 Afdekkap wandprofiel rechts SLB330 Wandprofiel LC205 Kunsttofhouder voor clipprofielen SLG342 Clipprofiel LC206 Vast glazen paneel element A FANOZ003 Vast glazen paneel element B FANOZ005 Glazen paneel deur element A FANOZ002...
- Seite 37 Controleer het muuroppervlak en de positie van de douchebak 1. Zorg ervoor dat de douchebak waterpas staat. 2. De tegels of andere wandbekleding moeten worden afgedicht in het douchebakgedeelte voordat u de douche installeert. 3. De wanden moeten betegeld worden tot aan de rand van de douchebak en minstens 2 meter boven de bovenrand van de douchebak.
- Seite 38 Stap 1 - Montage van de wandprofielen 1. Markeer vóór de montage met een potlood het midden van de voorste hoek van uw douchebak. 2. Deze markering helpt u later bij het uitlijnen van de douchecabine.
- Seite 39 Stap 2 - Montage van de vaste elementen buiten binnen bovenaanzicht binnenaanzicht binnenaanzicht Hang de bovenste looprollen in de bovenste looprail. Druk daarna...
- Seite 40 Stap 3 - Montage van de draaideuren Gebruik voordat u de deuren afhangt het smeermiddel QT2002 voor de bouten. binnen buiten OPMERKING: Steek eerst het bovenste scharnier 1-2 in het opname-element voordat u het onderste scharnier in positie brengt en insteekt.
- Seite 41 Stap 4 - Montage handgrepen binnen buiten *De schroeven worden aan de binnenzijde vastgeschroefd.
- Seite 42 Stap 5 - Uitlijning van de deuren en plaatsing van de magneetstrips binnenaanzicht Gebruik de douche pas 24 uur na het afdichten met siliconen 1. Dicht de douchewand alleen aan de buitenkant met siliconen af. 2. Dicht de douchewand alleen langs de hierboven in kleur gemarkeerde lijnen met siliconen af.
- Seite 43 Stap 6– Montage aluminium waterkering Gebruik de douche pas 24 uur na het afdichten met siliconen 1. Dicht de douchewand alleen aan de buitenkant met siliconen af. 2. Dicht de douchewand alleen langs de hierboven in kleur gemarkeerde lijnen met siliconen af.
- Seite 44 Stap 7– Montage stabilisatoren buitenaanzicht binnenaanzicht stap 1 stap 2 Gebruik de douche pas 24 uur na het afdichten met siliconen stap 1 1. Dicht de douchewand alleen aan de buitenkant met siliconen af. 2. Dicht de douchewand alleen langs de hierboven in kleur gemarkeerde lijnen met stap 2 siliconen af.
- Seite 45 Stap 8 - Montage waterdichte profielen Opmerking: De waterdichte profielen worden gemonteerd op de vaste glazen panelen. binnen buiten buitenaanzicht binnen buiten...
- Seite 46 Stap 9– Montage clipprofielen en afdekkappen...
- Seite 47 Stap 10 - Afdichten met siliconen Gebruik de douche pas 24 uur na het afdichten met siliconen 1. Dicht de douchewand alleen aan de buitenkant met siliconen af. 2. Dicht de douchewand alleen langs de hierboven in kleur gemarkeerde lijnen met siliconen af.
- Seite 48 EASY-6 OPEN Hoekinstap 90 x 90 cm QR-CODE -> mobiel profiel Hoekinstap OPEN "Easy 6" 90 x 90 Producteigenschappen Scan de QR-code en bekijk Bedrijf / herkomst vooraf de montagevideo. De prestatieverklaring van de artikelen is te vinden op: www.globus-baumarkt.de/artikeldokumente Fabrikant / distributeur: Contactpersoon voor de service Tel:08000008209...
