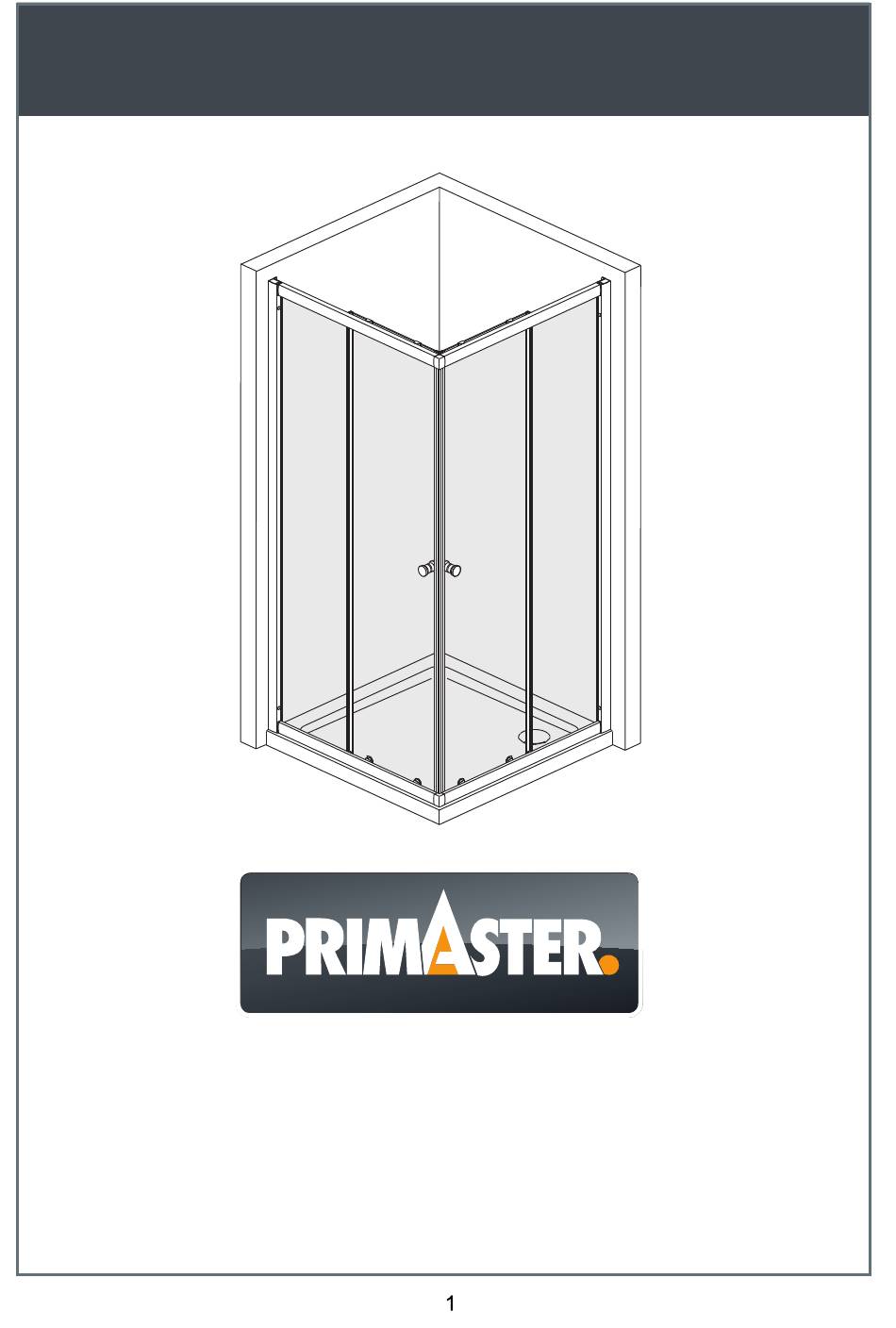

Montageanleitung

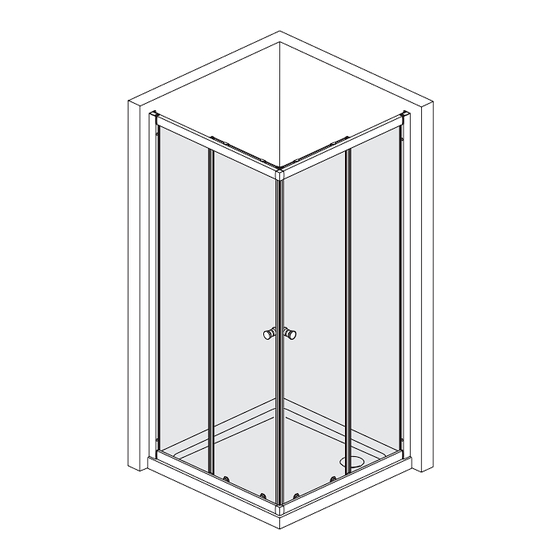

EASY-5 Eckeinstieg 80 x 80 cm
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen. Sollte
unser Produkt nicht nach Anleitung montiert sein, entfällt der Gewährleistungsanspruch. Wir empfehlen die Montage
durch einen autorisierten Fachmann vornehmen zu lassen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PrimAster EASY-5

Inhaltszusammenfassung für PrimAster EASY-5

  • Seite 1 Montageanleitung EASY-5 Eckeinstieg 80 x 80 cm Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen. Sollte unser Produkt nicht nach Anleitung montiert sein, entfällt der Gewährleistungsanspruch. Wir empfehlen die Montage...

  • Seite 2: Sicherheitshinweise

    Bitte vor der Montage darauf achten! Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. Stellen Sie sicher, dass die Wände und das Duschbecken bzw. die Fliesen sauber, trocken und staubfrei sind. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör.

  • Seite 3: Explosionszeichnung

    Explosionszeichnung...
  • Seite 4 Beschreibung Einheit Menge Artikel-Nr. 140810076-002 Abdeckkappe Wandprofil ABS Chrom re/li Stück 140810078-002 Stück Abdeckkappe links Fixteilprofil ABS Chrom Obere Doppellaufrollen Grau Stück 1315104-001 90° Rahmenecken ABS Chrom Stück 140860419-002 Stück Abdeckkappe für Schrauben ABS Chrom 90° Rahmenecke 140810074-002 Stück Unterlegscheibe POM für Rahmenecke 140810073-002 Schraube M6x10 SUS304 140307447-001...
  • Seite 5 Menge Einheit Menge Beschreibung Artikel-Nr. Befestigungsclip für Querprofil 140810053-001 Stück 140307302-001 Montagefeder 0,55x9 SUS304 Stück 140810071-002 Stück Rechte ABS Rahmenverbindung Chrom 140307445-001 Montagebolzen 2x7.5 SUS304 Stück Abdeckkappe rechts Fixteilprofil ABS Chrom 140810077-001 Stück Stück Wanddübel PPH1500 140800352-001 Stück Schrauben ST4x30 SUS304 140301748-001 Abdeckkappen Wandprofil ABS Chrom 757K Stück...

  • Seite 6: Schritt 1 - Montage Des Rahmens

    Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne Bitte stellen Sie sicher, dass die Duschtasse in der Waage steht. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbere- ich sauber versiegelt sein, bevor Sie die Dusche montieren. Die Wände müssen bis zum Rand der Duschtasse und mindestens 2 Meter oberhalb der Oberkante der Duschtasse gefliest sein.

  • Seite 7: Schritt 2 - Verbindung Des Rahmens

    Schritt 2 - Verbindung des Rahmens Schritt 3 - Ausrichtung des Rahmens Maß: 785 - 800 x 785 - 800 mm...

  • Seite 8: Schritt 4 - Anzeichnen Des Rahmens

    Schritt 4 - Anzeichnen des Rahmens außen innen Schritt 5 - Befestigung des Rahmens innen außen...

  • Seite 9: Schritt 6 - Montage Der Laufrollen

    Schritt 6 - Montage der Laufrollen Innenansicht Innenansicht Innenansicht Schritt 7 Einhängen der Schiebetüren Hier drücken! Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein. Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene. Bitte beachten Sie, dass die unteren Laufrollen eine Feder haben, damit die Schiebetüren ein- und ausgehängt werden können.

  • Seite 10: Schritt 8 - Fertigmontage Der Schiebetüren

    Schritt 8 - Fertigmontage der Schiebetüren innen innen außen außen innen außen Schritt 9 - Einstellung der Schiebetüren Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht, dann müssen Sie zum Ausrichten der Kabine die Schrauben an der oberen Laufrolle im oder gegen den Uhrzeigersinn drehen. ACHTUNG: Bitte richten Sie die Türen so aus, dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
  • Seite 11 Schritt 10 - Montage der Abdeckkappen Schritt 11 - Montage der Abdeckkappen...

  • Seite 12: Schritt 12 - Abdichtung Mit Silikon

    Schritt 12 - Abdichtung mit Silikon Bitte am Fixglasprofil und am Übergang zwischen horizontalem und vertikalem Profil rechts und links 10 cm vertikal mit Silikon abdichten. 1. Silikonisieren Sie die Duschabtrennung nur von außen. 2. Silikonisieren Sie die Dusche nur entlang der farbig markierten Linien. Hersteller / Inverkehrbringer: „Ansprechpartner für den Service“...
