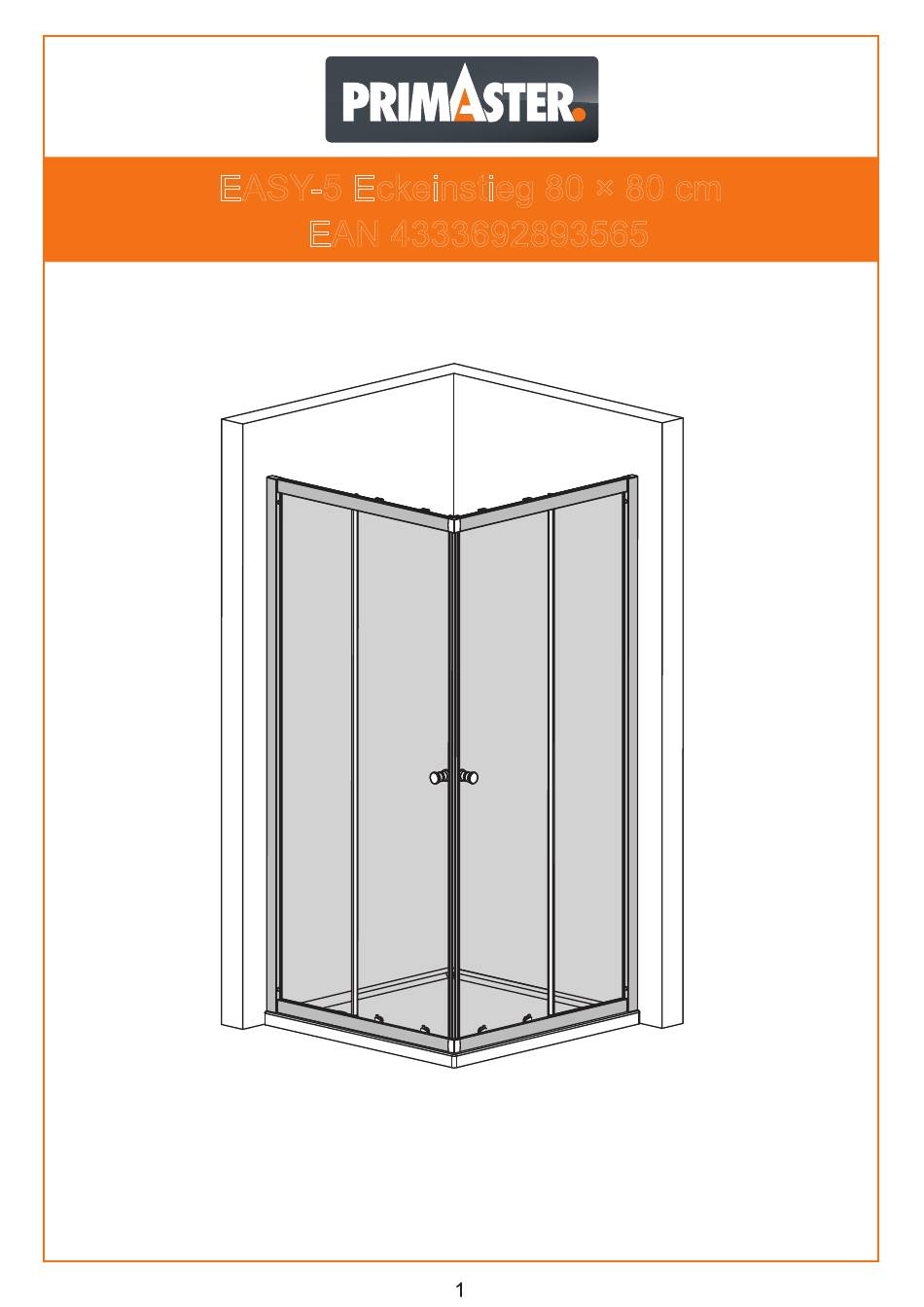

EASY-5 Eckeinstieg 80 × 80 cm
EAN 4333692893565
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte
unser Produkt nicht nach Anleitung montiert
sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage
durch einen autorisierten Fachmann vornehmen zu lassen
Werbung
Verwandte Anleitungen für PrimAster EASY-5
Inhaltszusammenfassung für PrimAster EASY-5
- Seite 1 EASY-5 Eckeinstieg 80 × 80 cm EAN 4333692893565 Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte unser Produkt nicht nach Anleitung montiert sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage...
- Seite 2 Bitte vor der Montage darauf achten! Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet.Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. Stellen Sie sicher,dass die Wände und das Duschbecken sauber,trocken und staubfrei sind.
- Seite 3 Explosionszeichnung...
- Seite 4 Explosionszeichnung 33 34 27 28 29 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 1 Wandprofil 1847 aluminium Silber LC473C1847Z Stück 2 Fixteilprofil 1850 aluminium Silber LC471C1850Z Stück 3 Scheibendichtung EVA Transparent Fixteil DS1451775 Stück 4 Wasserdichter Streifen A DS241294A Stück 5 Abdeckkappe links Fixteilprofil ABS Chrom SLB862 Stück 6 Fixglasscheibe 1775×305×5 mm ESG Klar...
- Seite 5 Zubehörliste Beschreibung Artikel-Nr. Menge Einheit 17 Abdeckkappe rechts Fixteilprofil ABS Chrom SLB863 Stück 18 Abdeckkappe Wandprofil ABS Chrom re/li SLB870 Stück 19 Fixierungskappe rechts ABS Chrom SLB869 Stück 20 Laufschiene oben rechts / unten links 709 aluminium Silber LC472C709ZA Stück 21 Abdeckkappe für Schrauben ABS Chrom 90⁰...
- Seite 6 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne 1. Bitte stellen Sie sicher, dass Duschtasse im Wasser steht. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein,bevor Sie die Dusche montieren. 3. Die Wände müssen bis zum Rand der Duschtasse und mindestens 1.9 Meter oberhalb der Oberkante der Duschtasse gefliest sein.
- Seite 7 Schritt 2 - Verbindung des Rahmens...
- Seite 8 Schritt 3 - Montage des Rahmens innen...
- Seite 9 Schritt 4 - Anzeichnen des Rahmens außen innen 30mm 30 ×6 Schritt 5 - Befestigung des Rahmens Maß:785-800×785-800mm 30 ×4...
- Seite 10 Schritt 6 - Montage der Laufrollen außen lnnenansicht lnnenansicht Schritt 7 - Einhängen der Schiebetüren Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein.Anschließend drücken Sie bitte unteren Laufrollen nach unten und schieben diese in die untere Laufschiene. Bitte beachten Sie,dass die unteren Laufrollen eine Feder haben,damit die Schiebetüren ein-und ausgehängt werden können.
- Seite 11 Schritt 8 - Fertigmontage der Schiebetüren innen innen außen außen Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht,dann müssen Sie zum Ausrichten der Kabine die Schrauben an der oberen Laufrollen im oder gegen den Uhrzeigersinn drehen. ACHTUNG : Bitte richten Sie die Türen so aus,dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
- Seite 12 Schritt 10 - Abdichtung mit Silikon ü Bitte am Fixglasprofil und am bergang zwischen horizontalem und vertikalem Profil rechts und links 10 cm vertikal mit Silikon abdichten. 1.Silikonisieren Sie die Duschabtrennung nur von außen. 2.Silikonisieren Sie die Dusche nur entlang der farbig markierten Linien. Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung.
- Seite 13 EASY-5 Eckeinstieg 80×80cm QR-CODE->mobiles Profil Eckeinstieg "Easy 5" 80 x 80 Produkteigenschaften Unternehmen / Herkunft Anbieter kontaktieren Einfach den QR Code scannen und das Montagevideo vorab ansehen. Die Leistungserklärung zu diesem Artikel finden Sie unter: WWW.globus-baumarkt.de/artikeldokumente...
- Seite 14 Cabin d'angle EASY-5 80 x 80 cm EAN 4333692893565 Veuillez lire attentivement la notice de montage et la conserver afin de pouvoir la consulter ultérieurement.Nous vous recommandons d'installer notre produit uniquement à l'aide de la notice de montage fournie. Toute installation de notre produit réalisée sans suivre les instructions de la...
- Seite 15 Veuillez y prêter attention avant le montage ! ' il est entier et en parfait état. Veuillez déballer le produit et vérifiez qu Veillez à ce que les murs, la baignoire ou les carreaux soient propres, secs et exempts de poussière. Le matériel fourni a été...
- Seite 16 Schéma éclaté...
- Seite 17 Schéma éclaté 33 34 27 28 29 N⁰ Description N° d’article Quantité Unité 1 Profilé mural 1847 aluminium argenté LC473C1847Z Pièces 2 Profilé parite fixe 1850 aluminium argent LC471C1850Z Pièces 3 Joint de vitre EVA parite fixe transparente DS1451775 Pièces 4 Bande étanche A DS241294A Pièces...
- Seite 18 Schéma éclaté N⁰ Description N° d’article Quantité Unité 17 Capuchon droit partie fixe profilé ABS chrome SLB863 Pièces 18 Capuchon profilé mural ABS chromé droite/gauche SLB870 Pièces 19 Capuchon de fixation droit ABS chromé SLB869 Pièces 20 Rail supérieur droit/inférieur gauche 709 aluminium argenté LC472C709ZA Pièces 21 Capuchon pour vis ABC chromé...
- Seite 19 Veuillez vérifier la surface du mur et la position du bac de douche 1. Veuillez vous assurer que le receveur de douche est à niveau. 2. Les carreaux ou autres revêtements muraux doivent être proprement scellés dans la zone du receveur de douche avant d'installer la douche. Les murs doivent être carrelés jusqu'au bord du receveur de douche et au moins 1.9 mètres au-dessus du bord supérieur du receveur de douche.
- Seite 20 Étape 2 - Raccord du cadre...
- Seite 21 Étape 3 - Montage du cadre Intérieur...
- Seite 22 Étape 4 –Marquage du cadre extérieur Intérieur 30mm 30 ×6 Étape 5 - Fixation du cadre dimensions:785-800×785-800mm 30 ×4...
- Seite 23 Étape 6 - Montage des roulettes extérieur Vue interne Vue interne Étape 7 - Accrochage des portes coulissantes Veuillez accrocher les roulettes supérieures dans le rail supérieur. Ensuite, appuyez sur les roulettes inférieures et faites-les glisser dans le rail inférieur. Veuillez noter que les roulettes inférieures sont munies d’un ressort pour que les portes coulissantes puissent être suspendues et retirées.
- Seite 24 Étape 8 - Montage final des portes coulissantes Intérieur Intérieur extérieur extérieur Si les portes coulissantes ne se ferment pas correctement ou s'il y a un espace entre les barres magnétiques supérieure et inférieure, vous devrez tourner les vis de la roulette supérieure dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre pour niveler la cabine.
- Seite 25 Étape 10 Scellage au silicone Veuillez réaliser un scellement de 10 cm verticalement avec du silicone sur le profilé de verre fixe et sur la transition entre les profilés horizontaux et verticaux gauche et droit. Réalisez un joint en silicone au niveau du pare-bain, mais uniquement à l extérieur.
- Seite 26 EASY-5 Cabine d'angle 80 x 80 cm CODE QR -> profilé mobile Cabine d’angle « Easy 5 » 80 x 80 Propriétés du produit Entreprise / provenance Scannez simplement le code QR et regardez la vidéo de montage à l’avance.
- Seite 27 EASY-5 Hoekinstap 80 x 80 cm EAN 4333692893565 Lees de gebruiksaanwijzing aandachtig door en bewaar deze voor later gebruik.Wij raden aan om ons product alleen te monteren aan de hand van de bijgevoegde montagehandleiding. Als ons product niet volgens de nstructies is gemonteerd, vervalt de garantie. Wij raden aan om de...
- Seite 28 Voor de montage hierop letten! Pak het product uit en controleer of het volledig en niet beschadigd is. Zorg ervoor dat de muren en de douchebak schoon, droog en stofvrij zijn. De meegeleverde accessoires zijn geschikt voor montage in stenen muren. Zorg bij gebruik in andere wandtypes voor de juiste accessoires.
- Seite 29 Opengewerkte tekening...
- Seite 30 Opengewerkte tekening 33 34 27 28 29 Beschrijving Artikelnr. Aantal Eenheid 1 Muurprofiel 1847 aluminium zilver LC473C1847Z Stuk 2 Vast deel profiel 1850 aluminium zilver LC471C1850Z Stuk 3 Ruitafdichting EVA transparant vast deel DS1451775 Stuk 4 Waterdichte strip A DS241294A Stuk 5 Afdekkap links vast deel-profiel ABS chroom SLB862...
- Seite 31 Opengewerkte tekening Beschrijving Artikelnr. Aantal Eenheid 17 Afdekkap rechts vast deelprofiel ABS chroom SLB863 Stuk 18 Afdekkap wandprofiel ABS chroom re/li SLB870 Stuk 19 Fixeerkapje rechts ABS chroom SLB869 Stuk 20 Looprail boven rechts/onder links 709 aluminium zilver LC472C709ZA Stuk 21 Afdekkap voor schroeven ABS chroom 90°...
- Seite 32 Controleer het muuroppervlak en de positie van de douchebak 1. Zorg ervoor dat de douchebak waterpas staat. 2. De tegels of andere muurbekleding moeten in het bereik van de douchebak verzegeld zijn, voordat u de douche monteert. De muren moeten tot de rand van de douchebak en tot minimaal 1.9 meter boven de bovenrand van de douchebak betegeld zijn.
- Seite 33 Stap 2 - Frame verbinden...
- Seite 34 Stap 3 - Frame monteren binnen...
- Seite 35 Stap 4 –Frame aftekenen buiten binnen 30mm 30 ×6 Stap 5 - Frame bevestigen Afmetingen:785-800×785-800mm 30 ×4...
- Seite 36 Stap 6 - Looprollen monteren buiten Binnenaanzicht Binnenaanzicht Stap 7 - Schuifdeuren inhangen Hang de bovenste looprollen in de bovenste looprail in. Druk vervolgens de onderste looprollen naar beneden en schuif ze in de onderste looprail. Noteer dat de onderste looprollen zijn uitgerust met een veer, zodat de schuifdeuren in- en uitgehangen kunnen worden.
- Seite 37 Stap 8 - Schuifdeuren afmonteren binnen binnen buiten buiten Als de schuifdeuren niet goed sluiten of er een spleet onderaan of bovenaan tussen de magneetstrippen ontstaat, dan kunt u de cabine nader uitrichten door de schroeven aan de bovenste.looprol links- of rechtsom te draaien. LET OP: Richt de deuren zo uit, dat de onderste looprollen soepel in de onderste looprail lopen.
- Seite 38 10 - Afdichten met siliconen Stap Dicht het profiel van de vaste ruit en de overgang tussen de horizontale en verticale profielen rechts en links over een lengte van 10 cm verticaal af met siliconen. Dicht de douchewand alleen van buitenaf met siliconen af. 2.Dicht de douchewand alleen langs de in kleur gedrukte lijnen met siliconen af.
- Seite 39 EASY-5 Hoekinstap 80 x 80 cm QR-CODE -> mobiel profiel Hoekinstap "Easy 5" 80 x 80 Producteigenschappen Bedrijf / herkomst Scan de QR-code en bekijk vooraf de montagevideo. De prestatieverklaring van de artikelen is te vinden op: www.globus-baumarkt.de/artikeldokumente...
