Seite 1

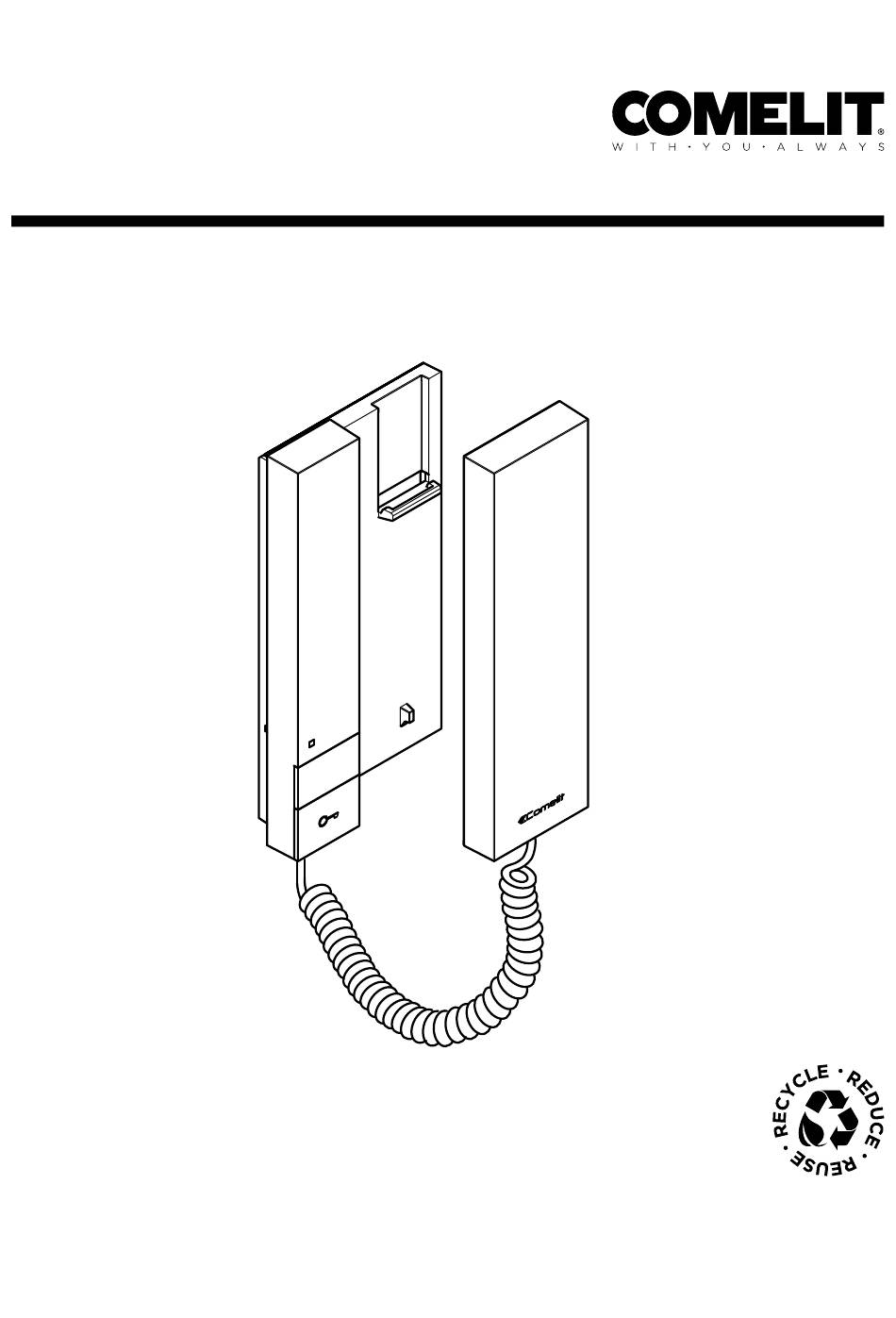

Mini 2703U V O L L S T Ä N D I G E S T E C H N I S C H E S H A N D B U C H Join us in taking care of our planet...
Seite 2
Innensprechstelle Mini 2703U Universal-Innensprechstelle aus der MINI-Serie, die mit den meisten Innensprechstellen der weltweit führenden Hersteller kompatibel ist, ideal für den Austausch und die Reparatur von Wechselsprechanlagen. Der Art. 2703U ist mit einer Türöffnertaste und einer zusätzlichen Taste für weitere Funktionen mit unabhängigem Pol und mechanischem Läutewerk.
Seite 3
Inhalt Innensprechstelle Mini 2703U Beschreibung Technische Daten Montageanweisungen Taste P1 für verschiedene Zwecke Kompatibilitätstabelle...
Seite 4
| Inhalt | Beschreibung (ROT) 1. Lautsprecher 2. Gabel der Sprechgarnitur 3. Lautstärkeregler des Läutewerks mit 3 Positionen • Stellung oben: Rufton mit maximaler Lautstärke • Mittelstellung: Rufton mit mittlerer Lautstärke • Stellung unten: Stummschaltung (Mithörsperre) aktiviert Unter Stummschaltung ist die Abschaltung des Klingeltons bei einem Ruf von der Außensprechstelle oder Pförtnerzentrale gemeint.
Seite 5
| Inhalt | Technische Daten 103 mm 30 mm ALLGEMEINE DATEN Produktfarbe Weiß RAL9003 Art Beschichtungsmaterialien ABS Produktgewicht (g) 260 Aufputzmontage Ja Montage auf Tischkonsole Ja KOMPATIBLE SYSTEME Traditionell TECHNISCHE DATEN HARDWARE Art der Tasten Mechaniker Service-Tasten Türöffner Klemmen A B C D E C2 P2 Tasten insgesamt (Anz.) 2 UMWELT- UND KONFORMITÄTSMERKMALE IP Schutzart IP30...
Seite 6
| Inhalt | Montageanweisungen max 7cm CLACK! CLACK! Taste P1 für verschiedene Zwecke 2703U...
