- Seite 1 TECHNISCHES HANDBUCH Innensprechstelle art. 2701W - art. 2702W...
-
Seite 2: Inhaltsverzeichnis
Dieses Comelit-Produktist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Leiter mit einem für die Entfernung bemessenen Querschnitt verwenden und die im Handbuch der Anlage aufgeführten... -
Seite 3: Beschreibung

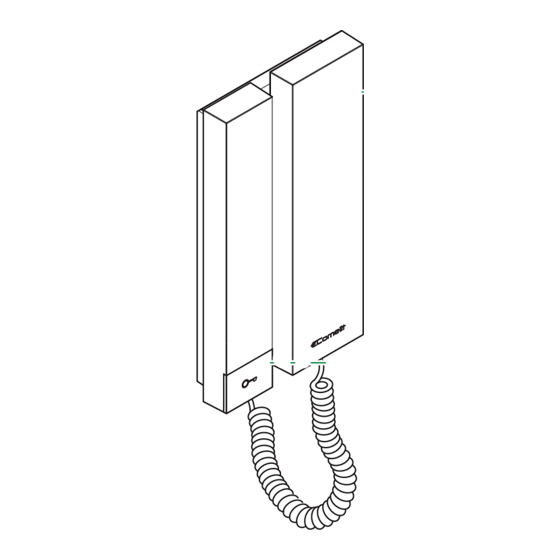

Beschreibung Innensprechstelle art. 2701W Innensprechstelle Serie MINI, für traditionelle Anlagen mit elektronischem Ruf, Hörer und Türöffnertaste. Abmessungen: 105 × 190 × 28 mm 1. Hörer 3. Lautsprecher 2. Türöffnertaste 4. Telefongabel Die Telefongabel bei abgehobenem Hörer nicht gedrückt halten 5. Klemmenleiste: Türöffnertaste... -
Seite 4: Innensprechstelle Art. 2702W
Innensprechstelle art. 2702W Innensprechstelle Serie MINI, für traditionelle Anlagen mit elektronischem Ruf, Hörer, Türöffnertaste und zusätzlicher Taste für weitere Funktionen. Ruflautstärke undRuftonabschaltung sind mit einem Wahschalter mit 3 Positionen einstellbar; die Aktivierung der Ruftonabschaltung wird durch eine rote Kontrollleuchte angezeigt. Abmessungen: 105 x 190 x 28 mm 1. -
Seite 5: Technische Spezifikationen
Technische Spezifikationen WESENTLICHE MERKMALE 2701W 2702W System Traditionell Traditionell Audiosystem Audio-/Videosystem Aufputzmontage Montage auf Tischkonsole Freisprechfunktion Funktion Induktionsschleife Produktfarbe Weiß Weiß Tasten insgesamt LED-Melde Nein Nein FUNKTIONEN Funktion Aktorsteuerung Ruffunktion an Zentrale Panikruf Allgemeiner Internruf Selektiver Internruf Funktion Privacy Doctor... -
Seite 6: Installation
Installation mm 105 max 7cm CLACK! CLACK! -
Seite 7: Anschlussplan
Anschlussplan Türsprechanlage mit 1 Außensprechstelle Serie Ikall 2702W 2 3 4 2 3 4 2702W 2 3 4 1538 S3 S4 1610 33426 Steuertaste lokaler Türöffner Der kondensator ist wie in unterem Bild angeführt anzuschließen C5/22SM... - Seite 8 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
