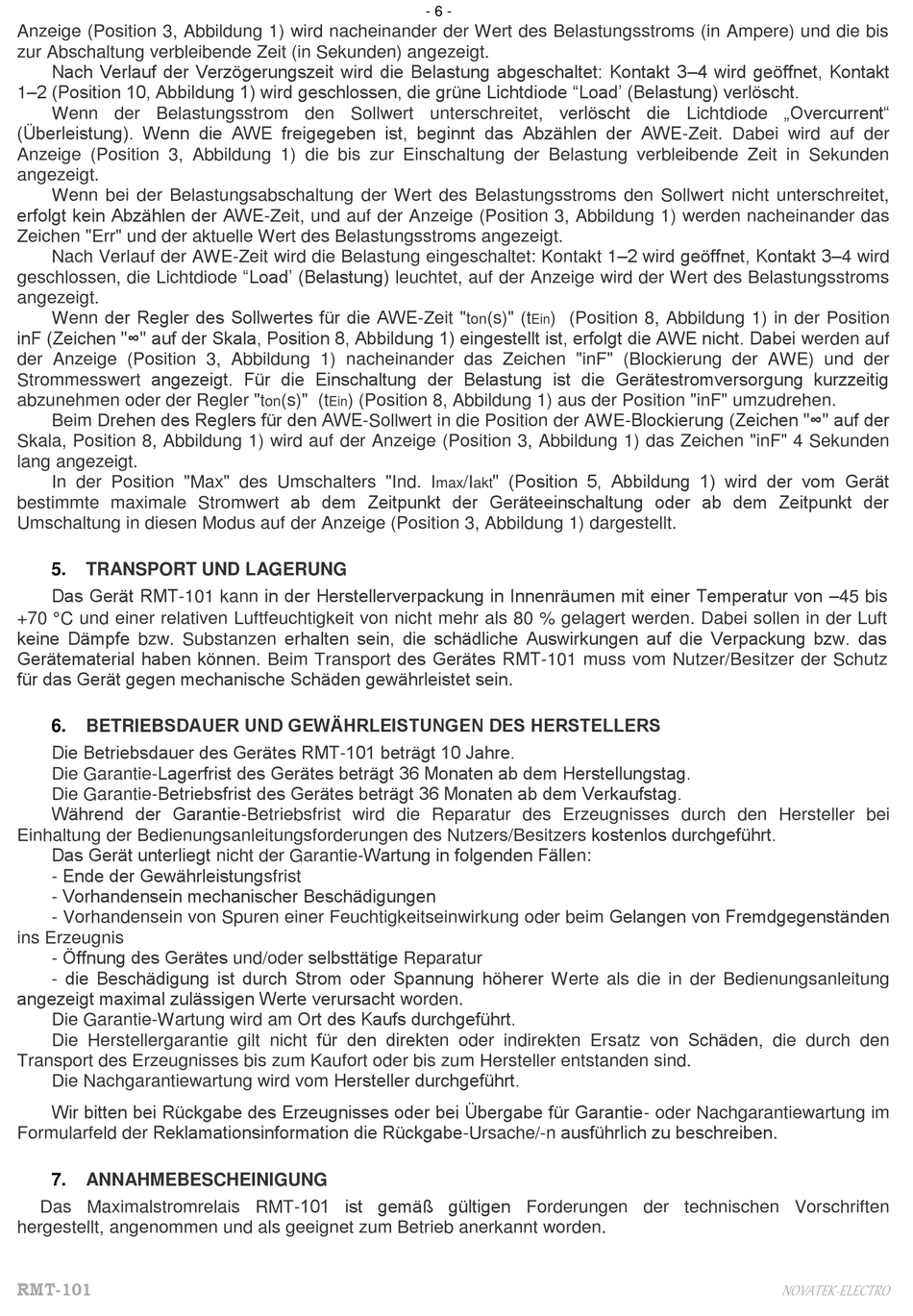

Anzeige (Position 3, Abbildung 1) wird nacheinander der Wert des Belastungsstroms (in Ampere) und die bis
zur Abschaltung verbleibende Zeit (in Sekunden) angezeigt.
Nach Verlauf der Verzögerungszeit wird die Belastung abgeschaltet: Kontakt 3–4 wird geöffnet, Kontakt
1–2 (Position 10, Abbildung 1) wird geschlossen, die grüne Lichtdiode "Load' (Belastung) verlöscht.
Wenn der Belastungsstrom den Sollwert unterschreitet, verlöscht die Lichtdiode „Overcurrent"
(Überleistung). Wenn die AWE freigegeben ist, beginnt das Abzählen der AWE-Zeit. Dabei wird auf der
Anzeige (Position 3, Abbildung 1) die bis zur Einschaltung der Belastung verbleibende Zeit in Sekunden
angezeigt.
Wenn bei der Belastungsabschaltung der Wert des Belastungsstroms den Sollwert nicht unterschreitet,
erfolgt kein Abzählen der AWE-Zeit, und auf der Anzeige (Position 3, Abbildung 1) werden nacheinander das
Zeichen "Err" und der aktuelle Wert des Belastungsstroms angezeigt.
Nach Verlauf der AWE-Zeit wird die Belastung eingeschaltet: Kontakt 1–2 wird geöffnet, Kontakt 3–4 wird
geschlossen, die Lichtdiode "Load' (Belastung) leuchtet, auf der Anzeige wird der Wert des Belastungsstroms
angezeigt.
Wenn der Regler des Sollwertes für die AWE-Zeit "
inF (Zeichen "∞" auf der Skala, Position 8, Abbildung 1) eingestellt ist, erfolgt die AWE nicht. Dabei werden auf
der Anzeige (Position 3, Abbildung 1) nacheinander das Zeichen "inF" (Blockierung der AWE) und der
Strommesswert angezeigt. Für die Einschaltung der Belastung ist die Gerätestromversorgung kurzzeitig
abzunehmen oder der Regler "
Beim Drehen des Reglers für den AWE-Sollwert in die Position der AWE-Blockierung (Zeichen "∞" auf der
Skala, Position 8, Abbildung 1) wird auf der Anzeige (Position 3, Abbildung 1) das Zeichen "inF" 4 Sekunden
lang angezeigt.
In der Position "Max" des Umschalters "Ind. I
bestimmte maximale Stromwert ab dem Zeitpunkt der Geräteeinschaltung oder ab dem Zeitpunkt der
Umschaltung in diesen Modus auf der Anzeige (Position 3, Abbildung 1) dargestellt.
5.
TRANSPORT UND LAGERUNG
Das Gerät RMT-101 kann in der Herstellerverpackung in Innenräumen mit einer Temperatur von –45 bis
+70 C und einer relativen Luftfeuchtigkeit von nicht mehr als 80 % gelagert werden. Dabei sollen in der Luft
keine Dämpfe bzw. Substanzen erhalten sein, die schädliche Auswirkungen auf die Verpackung bzw. das
Gerätematerial haben können. Beim Transport des Gerätes RMT-101 muss vom Nutzer/Besitzer der Schutz
für das Gerät gegen mechanische Schäden gewährleistet sein.
BETRIEBSDAUER UND GEWÄHRLEISTUNGEN DES HERSTELLERS
6.
Die Betriebsdauer des Gerätes RMT-101 beträgt 10 Jahre.
Die Garantie-Lagerfrist des Gerätes beträgt 36 Monaten ab dem Herstellungstag.
Die Garantie-Betriebsfrist des Gerätes beträgt 36 Monaten ab dem Verkaufstag.
Während der Garantie-Betriebsfrist wird die Reparatur des Erzeugnisses durch den Hersteller bei
Einhaltung der Bedienungsanleitungsforderungen des Nutzers/Besitzers kostenlos durchgeführt.
Das Gerät unterliegt nicht der Garantie-Wartung in folgenden Fällen:
- Ende der Gewährleistungsfrist
- Vorhandensein mechanischer Beschädigungen
- Vorhandensein von Spuren einer Feuchtigkeitseinwirkung oder beim Gelangen von Fremdgegenständen
ins Erzeugnis
- Öffnung des Gerätes und/oder selbsttätige Reparatur
- die Beschädigung ist durch Strom oder Spannung höherer Werte als die in der Bedienungsanleitung
angezeigt maximal zulässigen Werte verursacht worden.
Die Garantie-Wartung wird am Ort des Kaufs durchgeführt.
Die Herstellergarantie gilt nicht für den direkten oder indirekten Ersatz von Schäden, die durch den
Transport des Erzeugnisses bis zum Kaufort oder bis zum Hersteller entstanden sind.
Die Nachgarantiewartung wird vom Hersteller durchgeführt.
Wir bitten bei Rückgabe des Erzeugnisses oder bei Übergabe für Garantie- oder Nachgarantiewartung im
Formularfeld der Reklamationsinformation die Rückgabe-Ursache/-n ausführlich zu beschreiben.
7.
ANNAHMEBESCHEINIGUNG
Das Maximalstromrelais RMT-101 ist gemäß gültigen Forderungen der technischen Vorschriften
hergestellt, angenommen und als geeignet zum Betrieb anerkannt worden.
RMT- 101
- 6 -
(s)" (t
) (Position 8, Abbildung 1) aus der Position "inF" umzudrehen.
t
on
Ein
(s)" (t
) (Position 8, Abbildung 1) in der Position
t
on
Ein
" (Position 5, Abbildung 1) wird der vom Gerät
/I
max
akt
NOVATEK-ELECTRO
