Montage Rückenschutzbügel
Der Rückenschutzbügel wird in ähnlicher Weise in den vorgesehenen Einsteckrohren des Basismoduls arretiert. Beim
Rückenschutzbügel finden die inneren Einsteckrohre beider Seiten Verwendung.

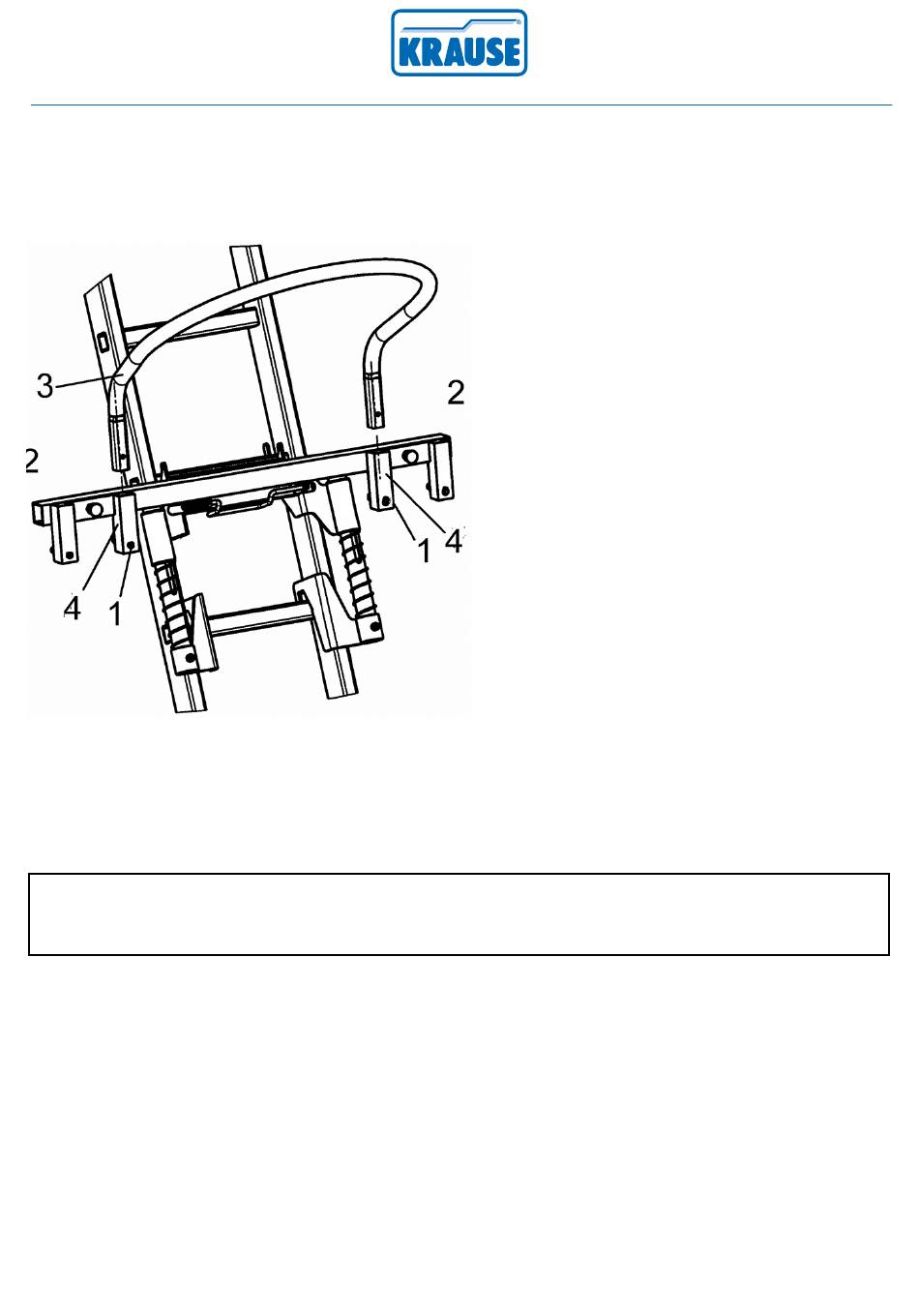

Bild 9: Montage Rückenschutzbügel
• Führen Sie den Rückenschutzbügel (3) in die inneren Einsteckrohre (4) bis die Snap- Button in die Rastlöcher (1)
einrasten.
Zur Überprüfung des sicheren Einrastens versuchen Sie den Rückenschutzbügel herauszuziehen.
Die Teile dürfen sich nicht herausbewegen lassen – ansonsten Montagevorgang wiederholen!
6
