Montage von Winkelstück und Distanzhalter
Achtung!
Winkelstücke und Distanzhalter müssen aus Sicherheitsgründen immer gleichzeitig an beiden Seiten des Basis-
moduls verwendet werden. Dabei darf sicherheitshalber nicht auf beiden Seiten gleichzeitig mit winkelverstell-
barem Distanzhaltern (siehe Seite 7) gearbeitet werden.

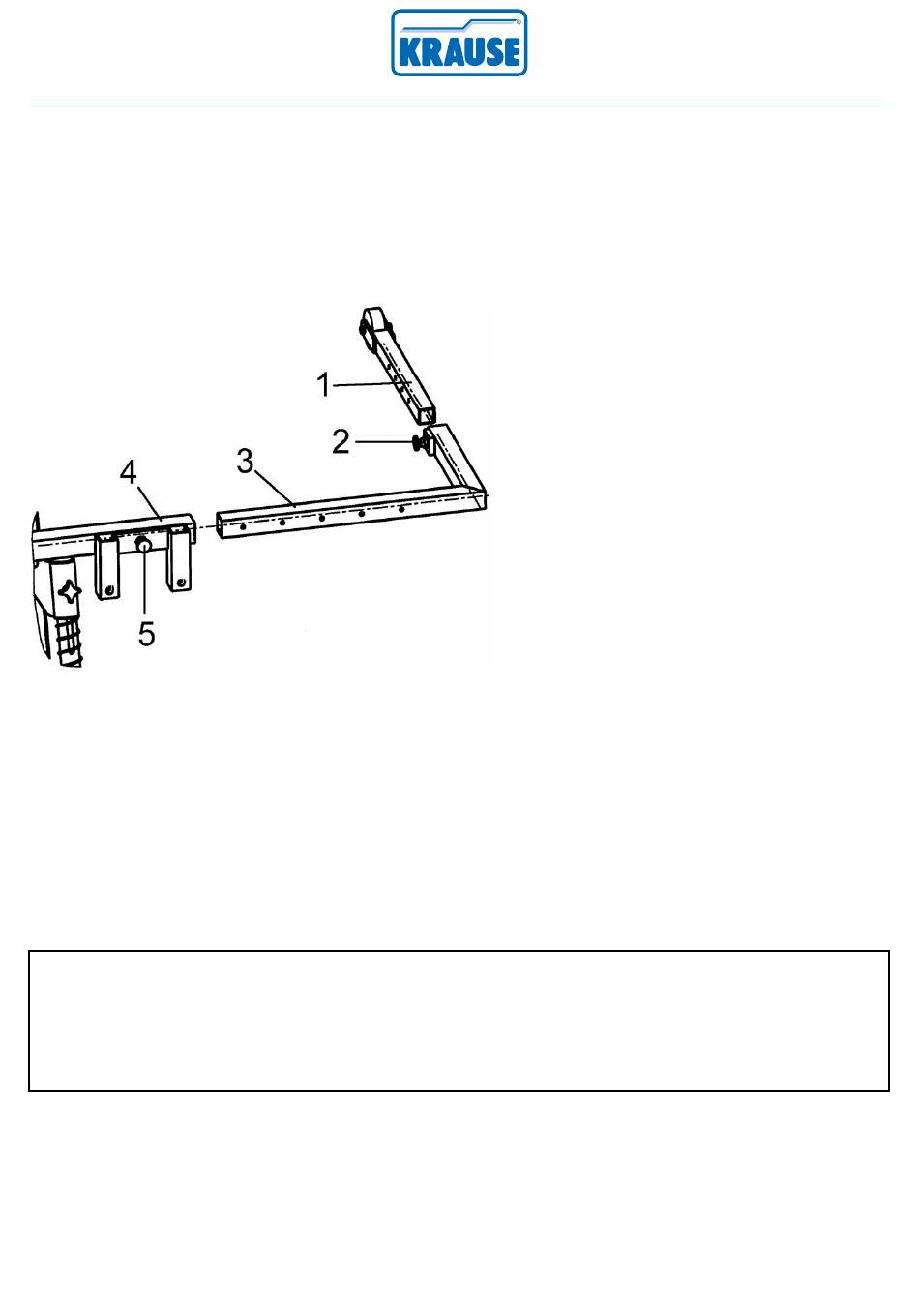

Bild 7: Montage von Winkelstück und Distanzhalter
• Stecken Sie das Winkelstück (3) in die Traverse (4) des Basismoduls.
• Schieben Sie das Winkelstück so lange ein bis die gewünschte Position erreicht ist.
• Stecken Sie den Distanzhalter (1) in das Winkelstück (3) bis die gewünschte Position erreicht ist.
• Schrauben Sie die Sicherungsschraube (2) bis zum Anschlag in die dafür vorgesehenen Raster-Löcher des
Distanzhalters.
Zur Überprüfung des sicheren Einrastens versuchen Sie, den Distanzhalter herauszuziehen.
Der Distanzhalter darf sich nicht herausziehen lassen – ansonsten Montagevorgang wiederholen!
Für die Montage des zweiten Winkelstücks bzw. des zweiten Distanzhalters an der anderen Seite des
Basismoduls ist wie beschrieben zu verfahren.
4
