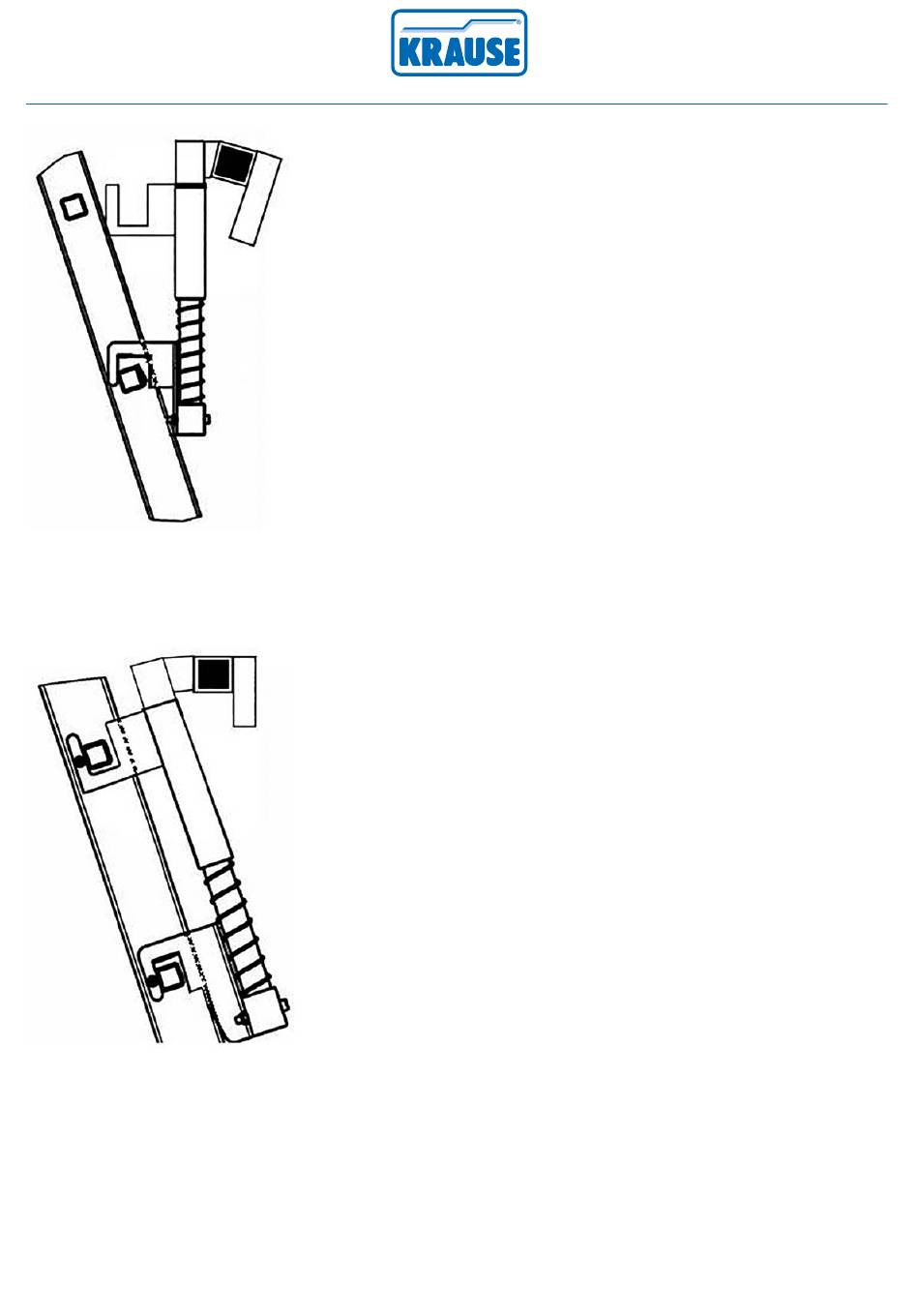

Bild 5: Basismodul beim Montagevorgang
Bild 6: Basismodul richtig montiert
Zur Montage des Basismoduls gehen Sie bitte wie folgt vor:
• Setzen Sie das Stützelement auf die gewählte Leitersprosse auf.
• Ziehen Sie das Spannelement an der Griff stange gegen den
Federdruck nach unten.
• Bringen Sie das Basismodul parallel zu den Leiterholmen und
lassen Sie dann die Griff stange los.
• Das Spannelement wird durch die Druck federn gegen die
Leitersprossen gedrückt.
• Kontrollieren Sie, dass alle vier Hakeninnenseiten an den
Sprossen anliegen.
3
