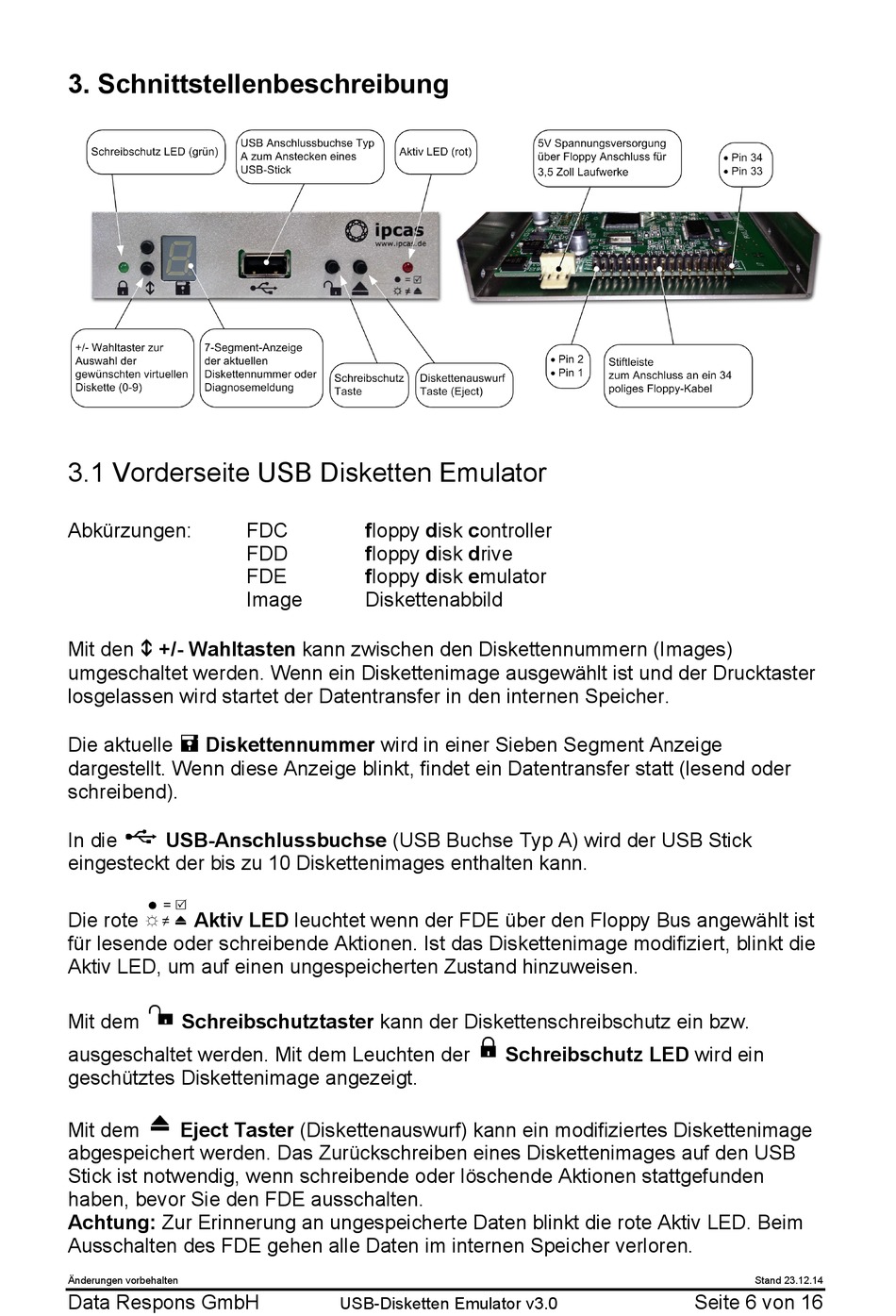

3. Schnittstellenbeschreibung
3.1 Vorderseite USB Disketten Emulator
Abkürzungen:
Mit den
+/- Wahltasten kann zwischen den Diskettennummern (Images)
umgeschaltet werden. Wenn ein Diskettenimage ausgewählt ist und der Drucktaster
losgelassen wird startet der Datentransfer in den internen Speicher.
Die aktuelle
Diskettennummer wird in einer Sieben Segment Anzeige
dargestellt. Wenn diese Anzeige blinkt, findet ein Datentransfer statt (lesend oder
schreibend).
In die
USB-Anschlussbuchse (USB Buchse Typ A) wird der USB Stick
eingesteckt der bis zu 10 Diskettenimages enthalten kann.
Die rote
Aktiv LED leuchtet wenn der FDE über den Floppy Bus angewählt ist
für lesende oder schreibende Aktionen. Ist das Diskettenimage modifiziert, blinkt die
Aktiv LED, um auf einen ungespeicherten Zustand hinzuweisen.
Mit dem
Schreibschutztaster kann der Diskettenschreibschutz ein bzw.
ausgeschaltet werden. Mit dem Leuchten der
geschütztes Diskettenimage angezeigt.
Mit dem
Eject Taster (Diskettenauswurf) kann ein modifiziertes Diskettenimage
abgespeichert werden. Das Zurückschreiben eines Diskettenimages auf den USB
Stick ist notwendig, wenn schreibende oder löschende Aktionen stattgefunden
haben, bevor Sie den FDE ausschalten.
Achtung: Zur Erinnerung an ungespeicherte Daten blinkt die rote Aktiv LED. Beim
Ausschalten des FDE gehen alle Daten im internen Speicher verloren.
Änderungen vorbehalten
Data Respons GmbH
FDC
floppy disk controller
FDD
floppy disk drive
FDE
floppy disk emulator
Diskettenabbild
USB-Disketten Emulator v3.0
Schreibschutz LED wird ein
Stand 23.12.14
Seite 6 von 16
