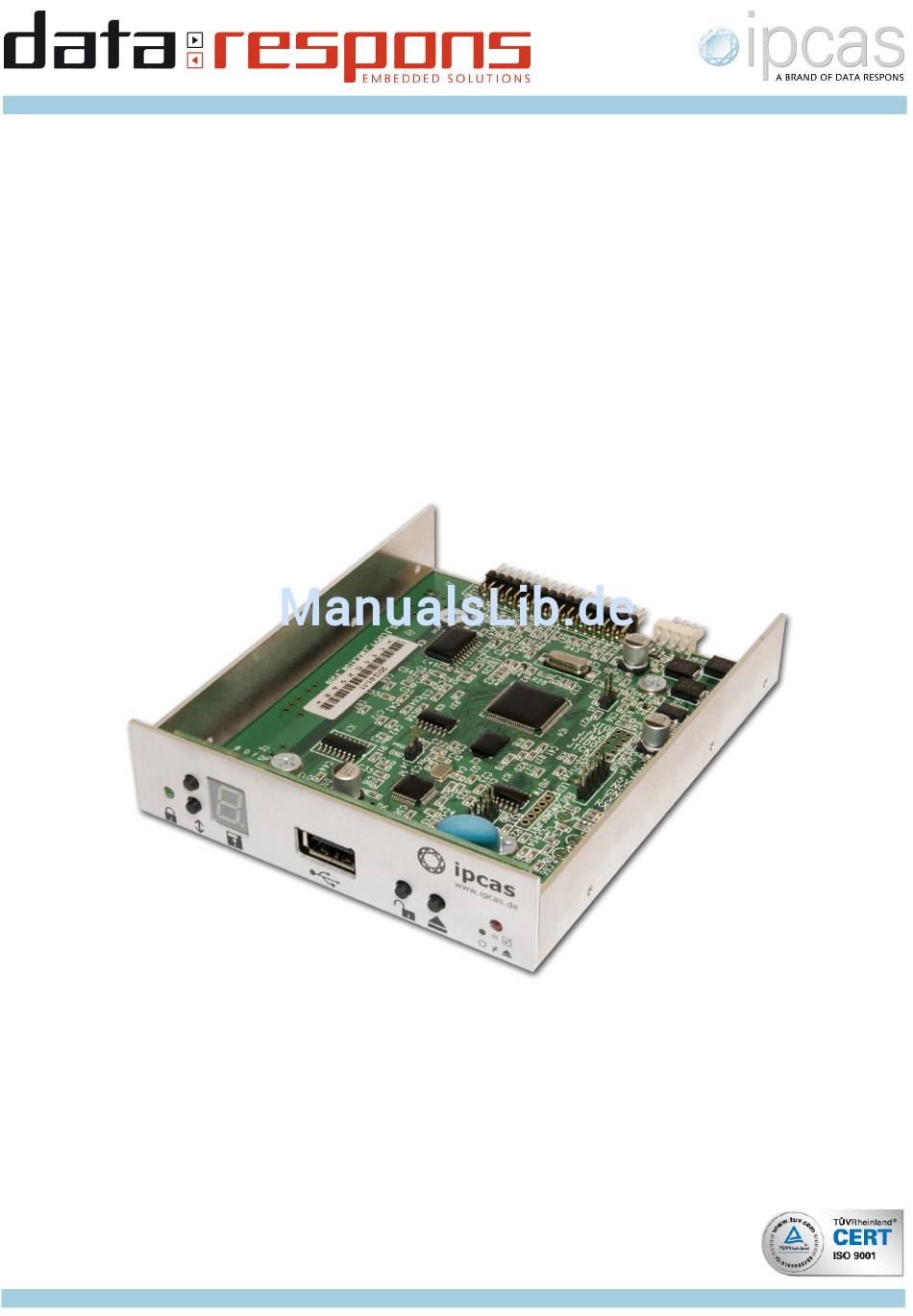

USB Disketten Emulator
ipcas Produkte
Betriebsstätte Erlangen
Data Respons GmbH
Gundstraße 15
D-91056 Erlangen
Telefon +49 9131 7677 100
Telefax +49 9131 7677 78
Internet http://www.ipcas.de
E-Mail dr-de-erl-info@datarespons.com
Bedienungshandbuch
Data Respons GmbH
Sitz der Gesellschaft
Data Respons GmbH
Amalienbadstr. 41, Bau 53
DE-76227 Karlsruhe
Telefon +49 721 480 887 10
Telefax +49 721 480 887 11
Internet http://datarespons.de
E-Mail info@datarespons.de
V3
www.ipcas.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IpCAS V3
Inhaltszusammenfassung für IpCAS V3
- Seite 1 USB Disketten Emulator Bedienungshandbuch ipcas Produkte Data Respons GmbH Betriebsstätte Erlangen Sitz der Gesellschaft Data Respons GmbH Data Respons GmbH Gundstraße 15 Amalienbadstr. 41, Bau 53 D-91056 Erlangen DE-76227 Karlsruhe Telefon +49 9131 7677 100 Telefon +49 721 480 887 10...
-
Seite 2: Inhaltsverzeichnis
4.3 Erstellen eines formatierten Images ............13 4.4 Erstellen einer Imagedatei als Vorlage ............13 4.5 Dateizugriff auf FAT12 Formatierten Images (feitool).........14 7. TECHNISCHE DETAILS USB DISKETTEN EMULATOR .. 16 Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 2 von 16 USB-Disketten Emulator v3.0... -
Seite 3: Einleitung
Vor der Reinigung des Gerätes muss das Netzkabel aus der Steckdose gezogen werden. Verwenden Sie zur Reinigung lediglich ein trockenes Tuch. Benutzen Sie keine Flüssigkeits- oder Aerosolreiniger. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 3 von 16 USB-Disketten Emulator v3.0... -
Seite 4: Eingetragene Warenzeichen
Adresse zurückgesandt. ACHTUNG: Mit dem Entfernen der Seriennummer erlischt der Gewährleistungsanspruch. Schäden, die aufgrund ungeeigneter Verpackung auftreten, werden nicht durch den Frachtführer / Versicherer übernommen. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 4 von 16 USB-Disketten Emulator v3.0... -
Seite 5: Vorstellung Des Gerätes
Der ipcas Floppy-Emulator setzt auf USB-Sticks als Speichermedium; diese sind kompakter, haltbarer und kleiner als Disketten. Ihre Maschine / Anlage ist mit dem ipcas-Floppy für die Zukunft gerüstet. Der ipcas Diskettenemulator kann auch andere Laufwerksformen und Diskettenspeicherkapazitäten ersetzten. Nachfolgende der Vergleich mit einem 5¼... -
Seite 6: Schnittstellenbeschreibung
Sie den FDE ausschalten. Achtung: Zur Erinnerung an ungespeicherte Daten blinkt die rote Aktiv LED. Beim Ausschalten des FDE gehen alle Daten im internen Speicher verloren. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 6 von 16 USB-Disketten Emulator v3.0... -
Seite 7: Rückseite Usb Disketten Emulator
Achtung: Werden die Anschlusskabel falsch angebracht, funktioniert das Laufwerk nicht (meistens leuchtet die Aktiv LED in diesem Zustand dauerhaft). Es kann dadurch eventuell beschädigt werden. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 7 von 16 USB-Disketten Emulator v3.0... -
Seite 8: Disketten Kontroller Schnittstelle
Write Gate (Floppy Write Enable) /TRK00 Track 0 /WPT Write Protect /RDATA Read Data /SIDE1 Side Select (Head Select) /RDY Drive Ready Pin 1,3,5,7,9,11,13,15,17,19,21,23,25,27,29,31,33 GND Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 8 von 16 USB-Disketten Emulator v3.0... -
Seite 9: Die Installation
// When starting set track number to this value AUTOSAVE = 0; // Automatic save about this many seconds // after the last write (0 = not active) Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 9 von 16 USB-Disketten Emulator v3.0... - Seite 10 Gruppen „High Density“, „Transmission Rate“ und „Rounds per Minute“. Der Floppy Disk Emulator besitzt keinen Schrittmotor, wodurch der Parameter MOTOR_ON den gleichen Wert wie DRIVE_SELECT (Drive Select Pin:) erhält. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 10 von 16 USB-Disketten Emulator v3.0...
- Seite 11 Dies wird durch ein „-“ am Display angezeigt. Ist der USB-Stick nicht eingesteckt wenn der FDE versucht ein Image zu laden oder speichern wird ein blickendes „F“ anstatt der Diskettnenummer angezeigt. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 11 von 16 USB-Disketten Emulator v3.0...
-
Seite 12: Parameterupdate / Firmwareupdate
ReadyLen = 0[permanent] PulsesPerStep = 1 ReadPulseLen = 2[0.40us] Transmissionrate = 500000Bit/s DriveSpeed = 300rpm SelectToReadDelay = 0ms DiskChangeDelay = 0ms StartTrack = 0 AutoSave = 0 Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 12 von 16 USB-Disketten Emulator v3.0... -
Seite 13: Erstellen Eines Formatierten Images
(es können auch Daten hineinkopiert werden; Eject nicht vergessen!). Noch nicht existierende Images müssen dann nicht extra erstellt werden. 1. USB-Stick abziehen und am PC anschließen. 2. Umbenennen des erstellten Images in DSK_F. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 13 von 16 USB-Disketten Emulator v3.0... -
Seite 14: Dateizugriff Auf Fat12 Formatierten Images (Feitool)
[-d] [-h] [-v] <image> <command> <parameters> DESCRIPTION feitool allows access to files in a Floppy Emulator Image (FEI) as created by the ipcas floppy emulator. The feitool program can only handle images which contain a FAT12 file system (as, for example, generated by MS-DOS). - Seite 15 FEI file are removed. (The root directory itself is not removed.) qformat Run a quick format on the FEI, i.e. the root directory and the FATs are reinititalised. Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 15 von 16 USB-Disketten Emulator v3.0...
-
Seite 16: Technische Details Usb Disketten Emulator
Telefon +49 9131 7677 100 Telefon +49 721 480 887 10 Telefax +49 9131 7677 78 Telefax +49 721 480 887 11 Internet http://www.ipcas.de Internet http://datarespons.de E-Mail dr-de-erl-info@datarespons.com E-Mail info@datarespons.de Änderungen vorbehalten Stand 23.12.14 Data Respons GmbH Seite 16 von 16 USB-Disketten Emulator v3.0...
