4.2 Parameterupdate / Firmwareupdate

Achtung: Um ein Parameterupdate oder Firmwareupdate durchzuführen (in den
internen Flash Speicher), muss der FDE ohne USB-Stick eingeschaltet werden.
Nach dem Einschalten führt das Gerät einen Selbsttest durch der optisch dargestellt
wiederholt bis ein USB-Stick eingesteckt wird.
Wenn jetzt ein Update durchgeführt werden soll muss die Taste "Eject"
gedrücktgehalten und danach der USB-Stick mit der Datei FDE.PAR und oder
FDE.BIN eingesteckt werden. Die "Eject" Taste kann losgelassen werden, wenn
folgende Parameterupdatesequenz am Display angezeigt wird.
Nach einem Parameterupdate wird eine Datei "ON_FDE.PAR" mit den aktuell
verwendeten Parametern erzeugt. Damit kann überprüft werden, ob der FDE mit den
korrekten Parametern arbeitet.
// FW-Version = V2.1.6
DriveSelect = 12
MotorOn = 16
HdOut = 4
HdActiveLevel = Low
DiskChangeOut = 34
DiskChangePulseLen = 0[permanent till step pulse occurs]
DiskChangeActiveLevel = Low
ReadyOut = 0
ReadyLen = 0[permanent]
PulsesPerStep = 1
ReadPulseLen = 2[0.40us]
Transmissionrate = 500000Bit/s
DriveSpeed = 300rpm
SelectToReadDelay = 0ms
DiskChangeDelay = 0ms
StartTrack = 0
AutoSave = 0
Änderungen vorbehalten
Data Respons GmbH
[Sep 5 2011]
USB-Disketten Emulator v3.0

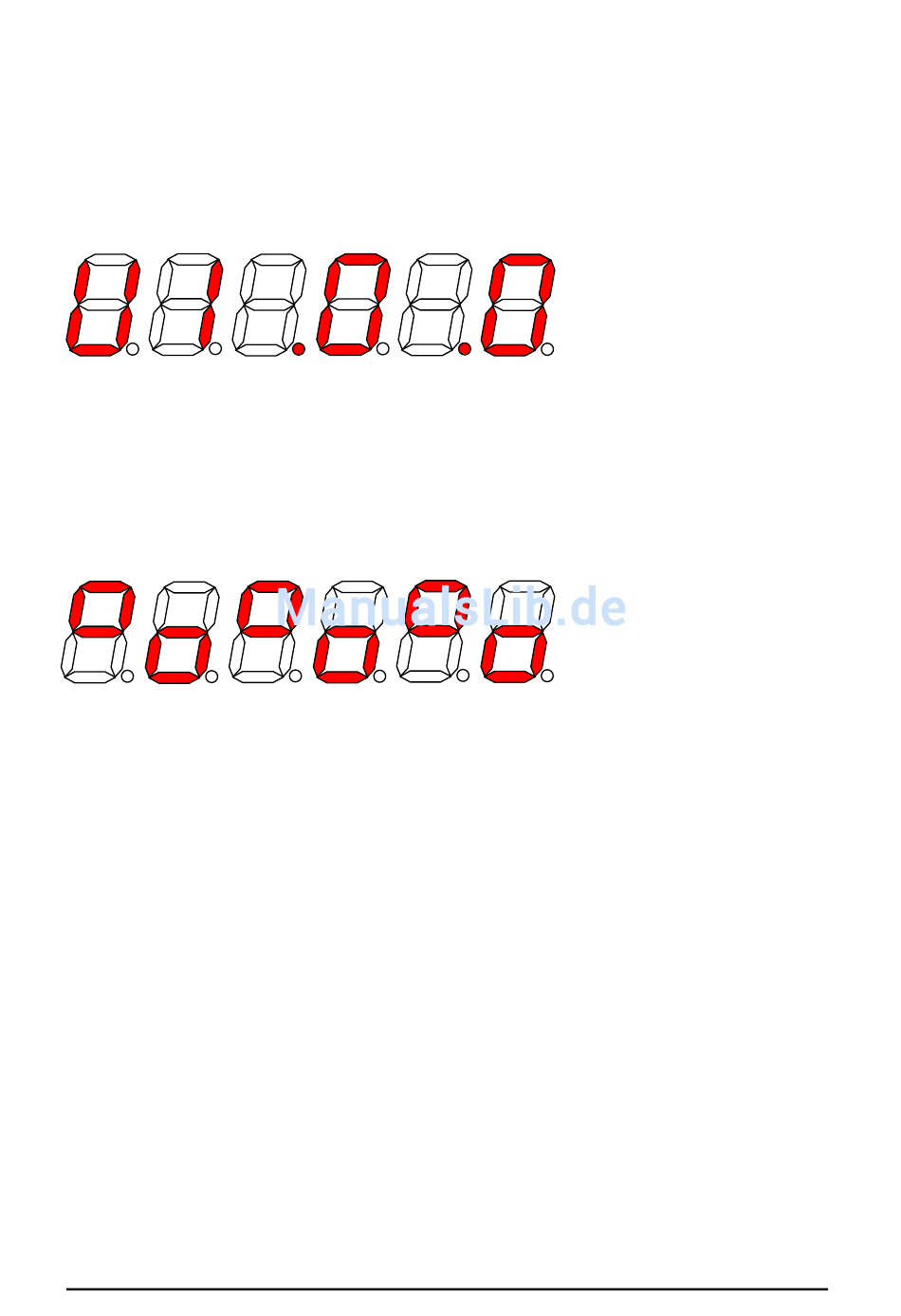

wird. Mit der Sieben
Segment Anzeige wird die
aktuell verwendete Firmware
z.B.: V2.0.9 als
durchlaufende Sequenz
angezeigt. Das wird
Ein Parameterupdate wird
durch folgende Sieben
Segment Sequenz
angezeigt.
Seite 12 von 16
Stand 23.12.14
