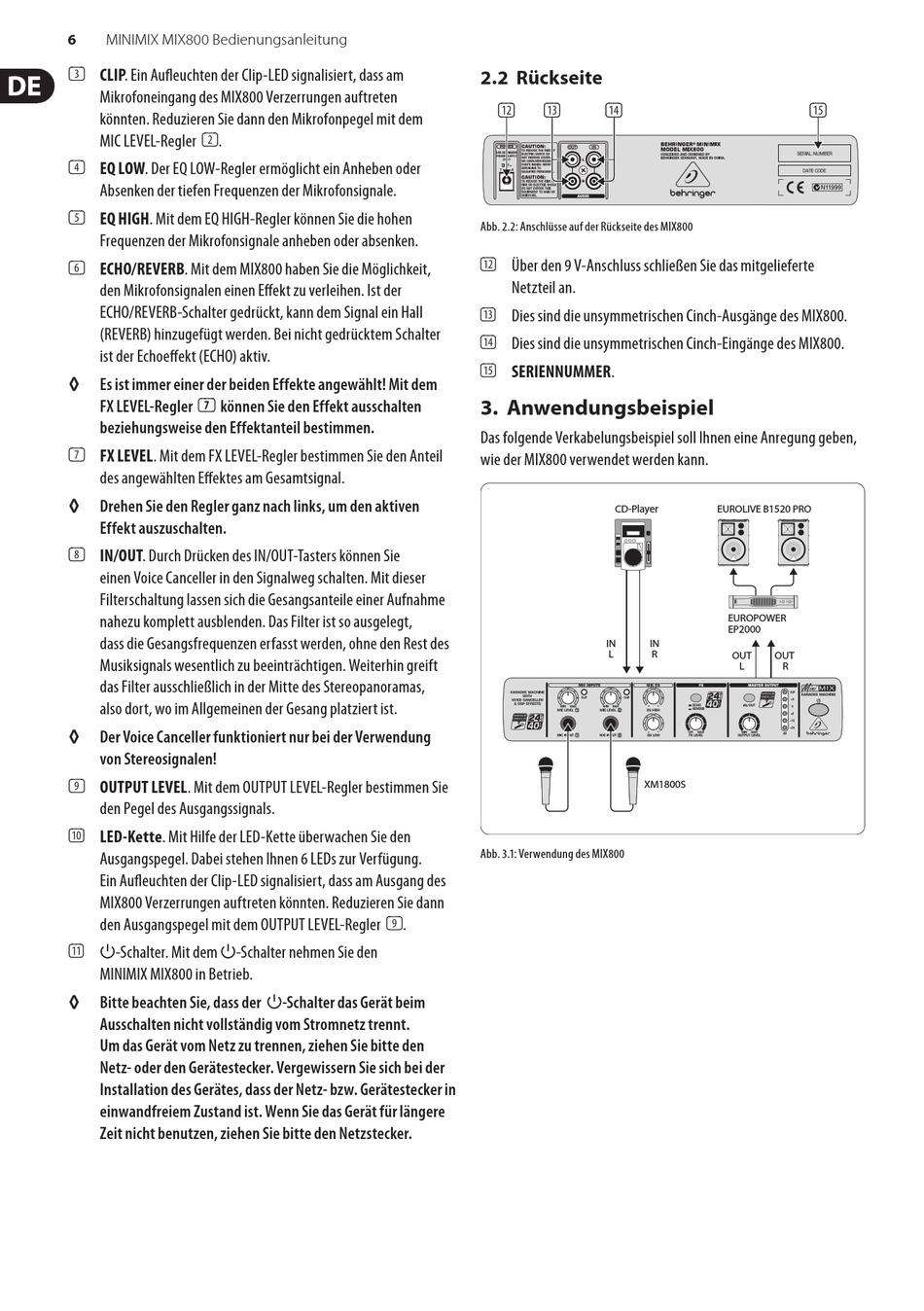

Rückseite; Anwendungsbeispiel - Behringer MINIMIX MIX800 Bedienungsanleitung

6
MINIMIX MIX800 Bedienungsanleitung
CLIP. Ein Aufleuchten der Clip-LED signalisiert, dass am
(3)
Mikrofoneingang des MIX800 Verzerrungen auftreten
könnten. Reduzieren Sie dann den Mikrofonpegel mit dem
MIC LEVEL-Regler .
(2)
EQ LOW. Der EQ LOW-Regler ermöglicht ein Anheben oder
(4)
Absenken der tiefen Frequenzen der Mikrofonsignale.
EQ HIGH. Mit dem EQ HIGH-Regler können Sie die hohen
(5)
Frequenzen der Mikrofonsignale anheben oder absenken.
ECHO/REVERB. Mit dem MIX800 haben Sie die Möglichkeit,
(6)
den Mikrofonsignalen einen Effekt zu verleihen. Ist der
ECHO/REVERB-Schalter gedrückt, kann dem Signal ein Hall
(REVERB) hinzugefügt werden. Bei nicht gedrücktem Schalter
ist der Echoeffekt (ECHO) aktiv.
◊
Es ist immer einer der beiden Effekte angewählt! Mit dem
FX LEVEL-Regler können Sie den Effekt ausschalten
( 7 )
beziehungsweise den Effektanteil bestimmen.
FX LEVEL. Mit dem FX LEVEL-Regler bestimmen Sie den Anteil
(7)
des angewählten Effektes am Gesamtsignal.
◊
Drehen Sie den Regler ganz nach links, um den aktiven
Effekt auszuschalten.
IN/OUT. Durch Drücken des IN/OUT-Tasters können Sie
(8)
einen Voice Canceller in den Signalweg schalten. Mit dieser
Filterschaltung lassen sich die Gesangs anteile einer Aufnahme
nahezu komplett ausblenden. Das Filter ist so ausgelegt,
dass die Gesangsfrequenzen erfasst werden, ohne den Rest des
Musiksignals wesentlich zu be einträchtigen. Weiterhin greift
das Filter ausschließlich in der Mitte des Stereopanoramas,
also dort, wo im Allgemeinen der Gesang platziert ist.
◊
Der Voice Canceller funktioniert nur bei der Verwendung
von Stereosignalen!
OUTPUT LEVEL. Mit dem OUTPUT LEVEL-Regler bestimmen Sie
(9)
den Pegel des Ausgangssignals.
LED-Kette. Mit Hilfe der LED-Kette überwachen Sie den
(10)
Ausgangspegel. Dabei stehen Ihnen 6 LEDs zur Verfügung.
Ein Aufleuchten der Clip-LED signalisiert, dass am Ausgang des
MIX800 Verzerrungen auftreten könnten. Reduzieren Sie dann
den Ausgangspegel mit dem OUTPUT LEVEL-Regler
�-Schalter. Mit dem �-Schalter nehmen Sie den
(11)
MINIMIX MIX800 in Betrieb.
◊
Bitte beachten Sie, dass der �-Schalter das Gerät beim
Ausschalten nicht vollständig vom Stromnetz trennt.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den
Netz- oder den Gerätestecker. Vergewissern Sie sich bei der
Installation des Gerätes, dass der Netz- bzw. Gerätestecker in
einwandfreiem Zustand ist. Wenn Sie das Gerät für längere
Zeit nicht benutzen, ziehen Sie bitte den Netzstecker.
2.2 Rückseite
(12) (13)
Abb. 2.2: Anschlüsse auf der Rückseite des MIX800
Über den 9 V-Anschluss schließen Sie das mitgelieferte
(12)
Netzteil an.
Dies sind die unsymmetrischen Cinch-Ausgänge des MIX800.
(13)
Dies sind die unsymmetrischen Cinch-Eingänge des MIX800.
(14)
SERIENNUMMER.
(15)

3. Anwendungsbeispiel

Das folgende Verkabelungsbeispiel soll Ihnen eine Anregung geben,
wie der MIX800 verwendet werden kann.
Abb. 3.1: Verwendung des MIX800
.
(9)
(14)
CD-Player EUROLIVE B1520 PRO
EUROPOWER
EP2000
IN IN
L R
OUT OUT
L
XM1800S
(15)
R
