Martin MAC 700 Wash Handbuch Seite 9

3. Überprüfen Sie die Fassung. Wenn Sie verfärbt ist oder Ausbrüche aufweist, muss die Fassung ersetzt
werden (siehe "Austauschen der Lampenfassung" auf Seite 22).
4. Unter Bezug auf Bild 3: Schieben Sie einen Anschluss des Leuchtmittels in den linken Sockel, wobei der
Abzugsnippel des Kolbens nach hinten zeigen muss. Lösen Sie die Haltefeder am rechten Sockel und
drücken Sie das andere Ende des Leuchtmittels in den Sockel.
Abzugnippel zeigt nach hinten
5. Die Anschlüsse des Leuchtmittels müssen unterhalb
der V-förmigen Haltefeder liegen (Bild 4).
6. Heben Sie das Lampenmodul an, bis sich der
Quarzkolben in der Mitte des Reflektors befindet.
Schieben Sie das Modul vollständig ein. Achten Sie
dabei auf Freigängigkeit des Leuchtmittels.
7. Verriegeln Sie die 4 Schnellverschluss-Schrauben.
8. Setzen Sie nach der Installation eines neuen
Leuchtmittels die Zähler für Lampenzündung und
Betriebsstunden des Leuchtmittels zurück (siehe
"Betriebsstunden" auf Seite 13).
Just ag e des Leuchtmittels
Wichtig! Justieren Sie das Leuchtmittel sorgfältig. Ein zu
starker hot-spot kann Komponenten des Geräts
beschädigen.
1. Schalten Sie den MAC 700 Wash ein und warten Sie,
bis der Reset beendet ist. Zünden Sie das Leuchtmittel
über eine Steuerung oder das Gerätemenü und richten
Sie den offenen, weißen Strahl auf eine ebene
Oberfläche.
2. Zentrieren Sie den hellsten Punkt der Abbildung vertikal
mit Hilfe der oberen Inbusschraube (A) am
Lampenmodul (siehe Bild 5.) Zentrieren Sie den
hellsten Punkt der Abbildung horizontal mit den
Inbusschrauben (C).
3. Wenn der hot-spot sehr stark ist, drehen Sie die untere
Inbusschraube (B) gegen den Uhrzeigersinn, bis das
Licht gleichmäßig verteilt ist. Wenn der Lichtstrahl im Außenbereich heller als im Zentrum ist, oder die
Lichtleistung zu gering erscheint, drehen Sie die Inbusschraube (B) im Uhrzeigersinn, bis die Helligkeit
zunimmt und die Helligkeitsverteilung gleichmäßig ist.

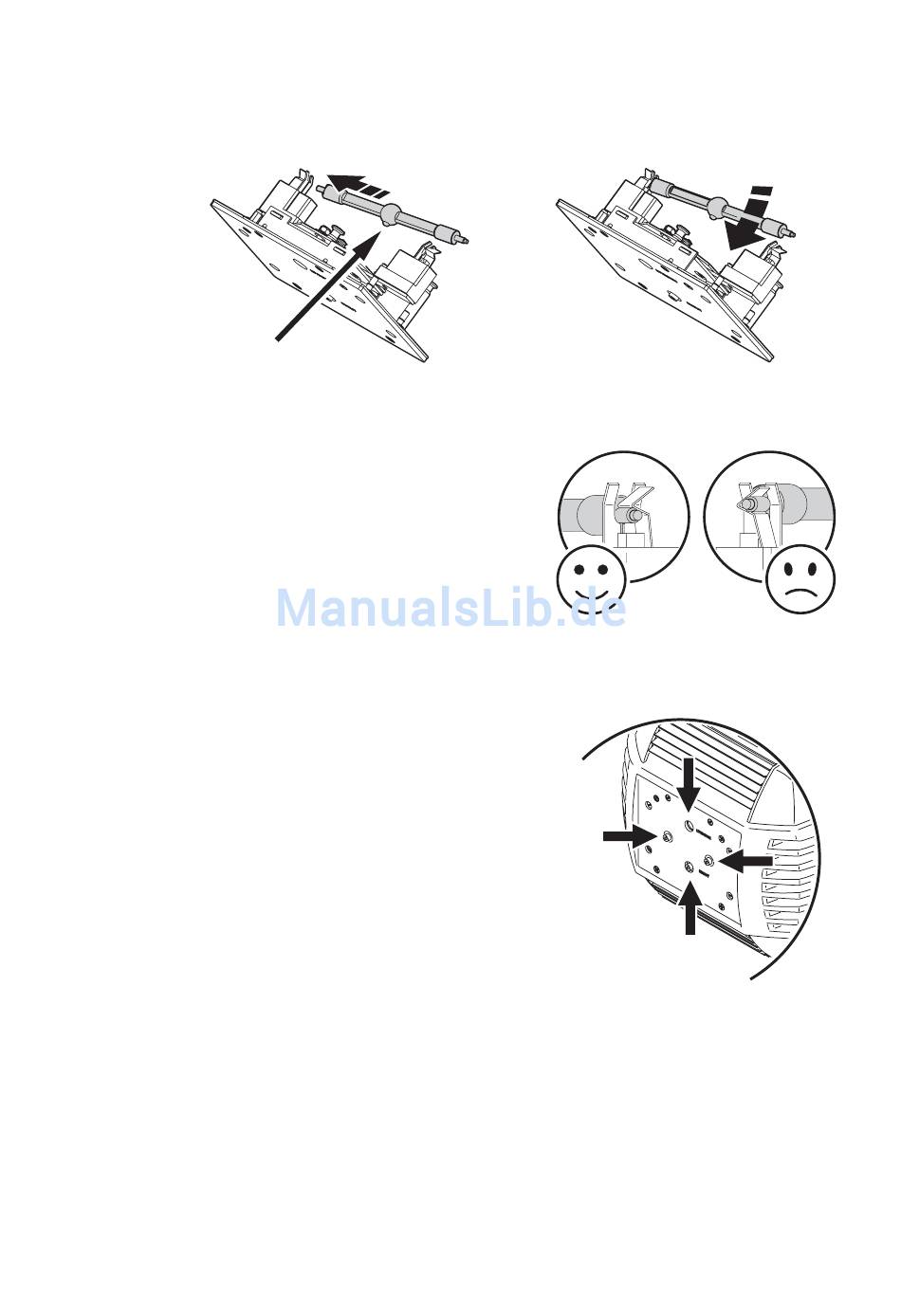

Bild 3: Leuchtmittel einsetzen
Leuchtmittel
Bild 4: Haltefedern
A
C
C
B
Bild 5: Justageschrauben
9
