Datenblatt
E1- Aufsatz
E1- Aufsatz für 4FTR und LCPU

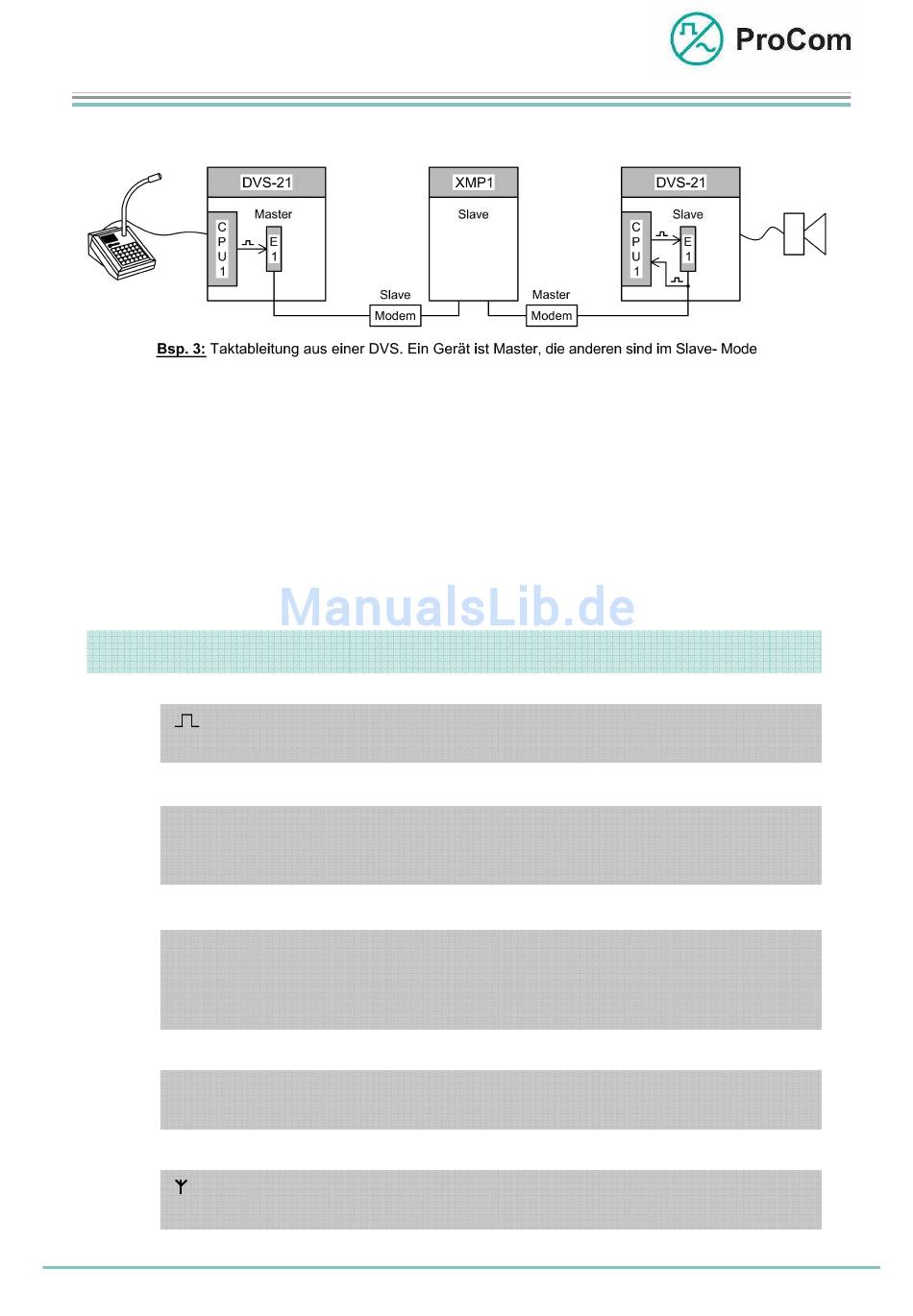

SDH/PDH-Master / DVS-21 Slave Betrieb
-
Zwei DVS- Systeme werden über eine Modemstrecke und eine XMP1 miteinander
verbunden. Eine DVS-21 generiert den Takt, auf den sich die XMP1 und die zweite
DVS-21 synchronisieren.
Das Taktkonzept wird in jeder DVS-21 von der CPU1 gesteuert. Damit das System
sich auf einen Fremdtakt oder ein HDB3- Signal synchronisiert, ist nur eine Brücke
auf der Backplane notwendig.
Die Frontplattensymbole und ihre Bedeutung (4FTR / LCPU):
I/O
On
Al
Datum: 20.08.2008
Die Systemblinker
Adressierung vom Prozessor erfolgt
Ein-/Ausgaben (Input/Output)
BUS- Ausgaben erfolgen im Gleichtakt mit dem Systemblinker
BUS- Eingaben erfolgen im Gegentakt mit dem Systemblinker
NF- Verbindung aufgebaut
Mindestens eine von 30 möglichen NF- Verbindungen ist
aufgebaut
(Kartensatzbezogene Anzeige)
keine Gegenstelle gefunden (fehlende Verbindung)
(Kartensatzbezogene Anzeige)
Empfangen: Datentelegramm zur E1- Schnittstelle
(Kartensatzbezogene Anzeige)
Seite: 5/7
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Verfasser: HS
Dokumenten-Nr.: DB_E1_ 2861_01
