Datenblatt
4NPA
NF- Schnittstelleneinschub
Die DVS- 21 ist in der Lage, nicht nur eigene, sondern auch „fremde" Endgeräte
anzubinden. Eine NF- Anbindung und Steuerung über C und V Punkte ermög-
licht der Einsatz des Einschubs 4NPA für vier Endgeräte
Um weitere Steuerkriterien zu bekommen, kann zusätzlich der Linieneinschub
24LI eingesetzt werden.
Applikationsbeschreibung:
WPS-04
WPS-08
DTA-012 -030/ -048/ -066/ -084/ -114
Funk
Funk-
Magazin
Fremdsprechstelle
EL /
WL
Steuerung / Quittung
BFMA
Funk
Die 4NPA kann für verschiedene Applikationen eingesetzt werden.
Bei EL- Anwendungen werden für die Beschallung durch eine liniengesteuerte
Sprechstelle neben dem Einschub 4NPA eine Linienkarte 24LI und der Verstär-
ker V100 benötigt. Gleiches gilt beim Einsatz einer Befehlsmeldeanlage (BFMA)
oder eines Funk- Magazins.
Für die Wechselsprechfunktion ist mindestens eine weitere Sprechstelle not-
wendig. Dies können eine weitere Fremdsprechstelle an der gleichen oder einem
zweiten 4NPA- Modul, sowie eine ProCom- Sprechstelle an einem 4NSA- Ein-
schub sein.
Standardmäßig wird die Funktion Tor- WL mittels ProCom- Sprechstellen und
dem 4NSA- Modul realisiert.
Alternative kann die Tor- WL- Funktion mit dem 4NPA- Einschub und einer
Fremdsprechstelle als Tor- Sprechstelle realisiert werden. Dafür werden zusätz-
lich eine ProCom- Sprechstelle über das 4NSA- Modul angebunden und die Li-
nienkarte 24LI benötigt. Dabei ist zu berücksichtigen, dass die „ fremde" Tor-
sprechstelle Steuerpunkte (-V- und C- Punkt) zum Schalten des Mikrofon- und
des Sprechstellenverstärkers haben muss.
Weitere Einsatzgebiete sind die NF- Ansteuerung von externen Verstärkern sowie
die NF- Anbindung externer Quellen (z.B. CD- Player).
Datum: 20.08.2008 16.07.2008
AWC-06
NF a / b
TÜ / TR
SV01
4NPA
NF a / b
24LI

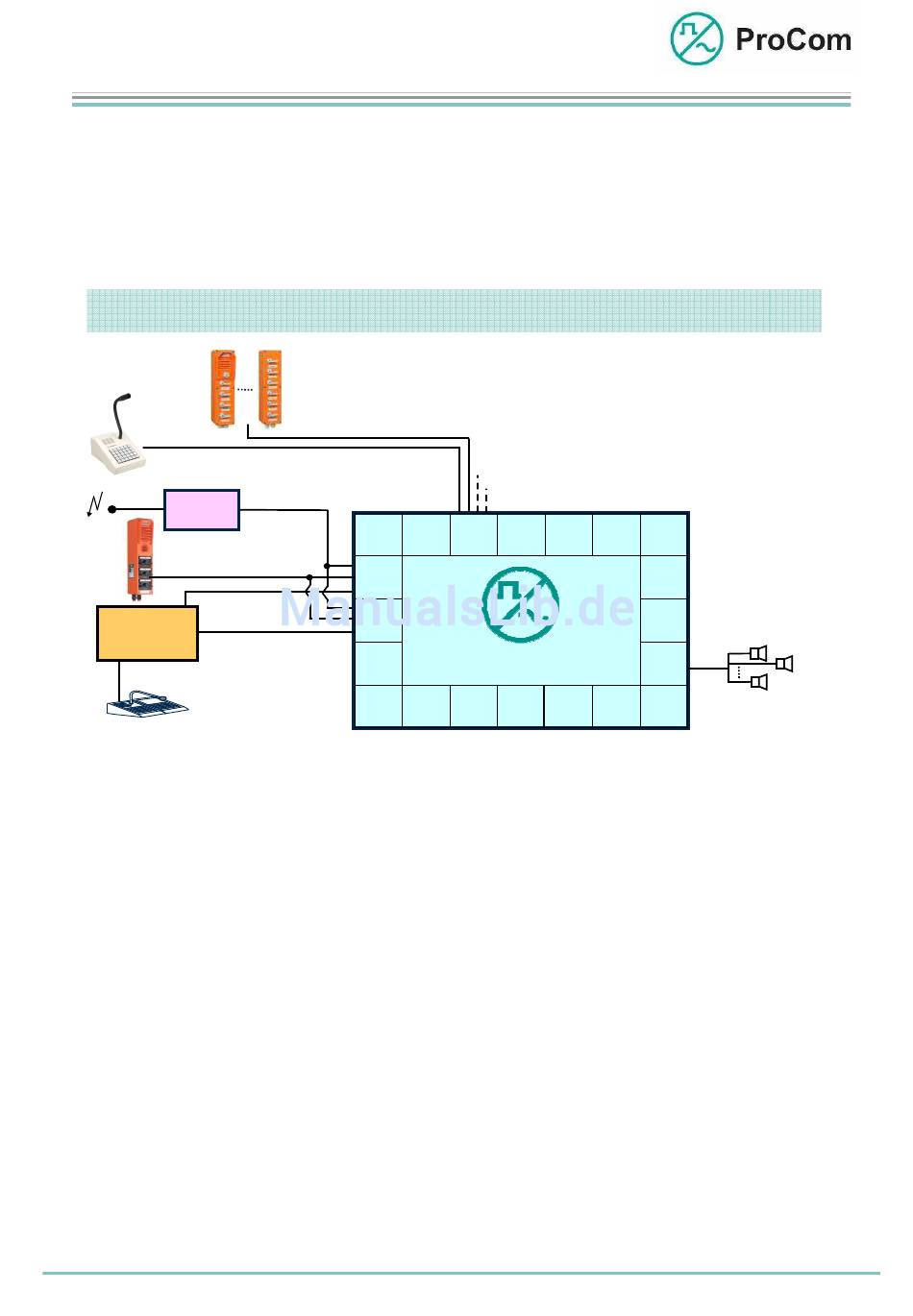

Applikationsbeispiele für EL und WL mit 4NPA
Seite: 2/5
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
2DA
CPU1 4NSA
DVS-21
Verfasser: HS
LK
V100
Dokumenten-Nr.: DB_4NPA_2320_01
LS 1
LS 2
LS n
