Datenblatt
WPS-01
Wetterfeste Sprechstelle, 1 Knebel
Beschreibung SWL (Schranken- WL):
Die Schranken- WL wird auf Grund unterschiedlicher Entfernungen der einzelnen
Komponenten und den sich daraus ergebenen technischen Bedingungen in zwei
Varianten realisiert:
Variante 1: Betrieb auf nicht abgeriegelten Leitungen
Variante 2: Betrieb über abgeriegelte Leitungen
Die obige Darstellung zeigt die Konfiguration einer SWL mit zwei Zentralen,
verbunden über eine E1- Schnittstelle.
Beim Einsatz nur einer DVS- 21 wird die 4FTR (mit E1- Aufsatz) nicht benötigt.
Die realisierbaren Entfernungen zwischen den einzelnen Komponenten sind je
nach Abschnitte unterschiedlich:
Abschnitt 1: Entfernung zwischen den DVS-21 Systemen.
Abschnitt 2: Entfernung zwischen Bediensprechstelle und DVS- 21 System.
Abschnitt 3: Entfernung zwischen Bahnübergang (BÜ-Sprechstellen) und
Die erreichbaren Entfernungen im Abschnitt 3 sind abhängig von Art der Speisung
und dem verwendeten Aderndurchmesser.
Datum: 20.08.2008
Die Sprechstellen am Bahnübergang (BÜ) werden zentral
aus der DVS-21 versorgt.
Die Sprechstellen am Bahnübergang (BÜ) werden lokal mit 48V
versorgt.

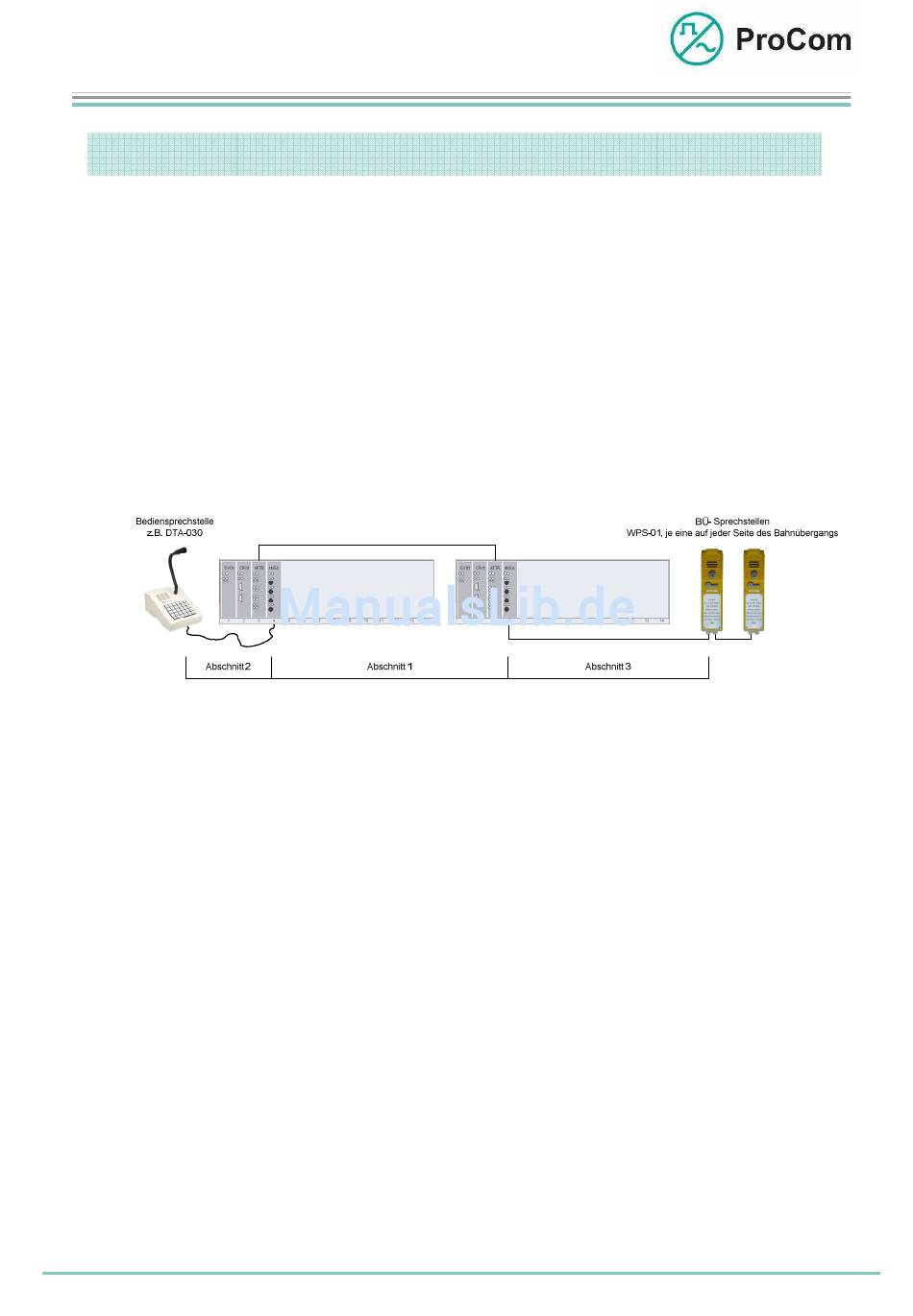

Schematische Darstellung einer Schranken- WL
Mit geeigneter 2Mbit/s Übertragungstechnik lassen
sich beliebige Entfernungen realisieren.
Typische Reichweite <500m
DVS- 21 System.
Seite: 3/7
Verfasser: HS
© 2008 ProCom, Alle Rechte und technische Änderungen vorbehalten
Dokumenten-Nr.: DB_WPS-01_1301_01
