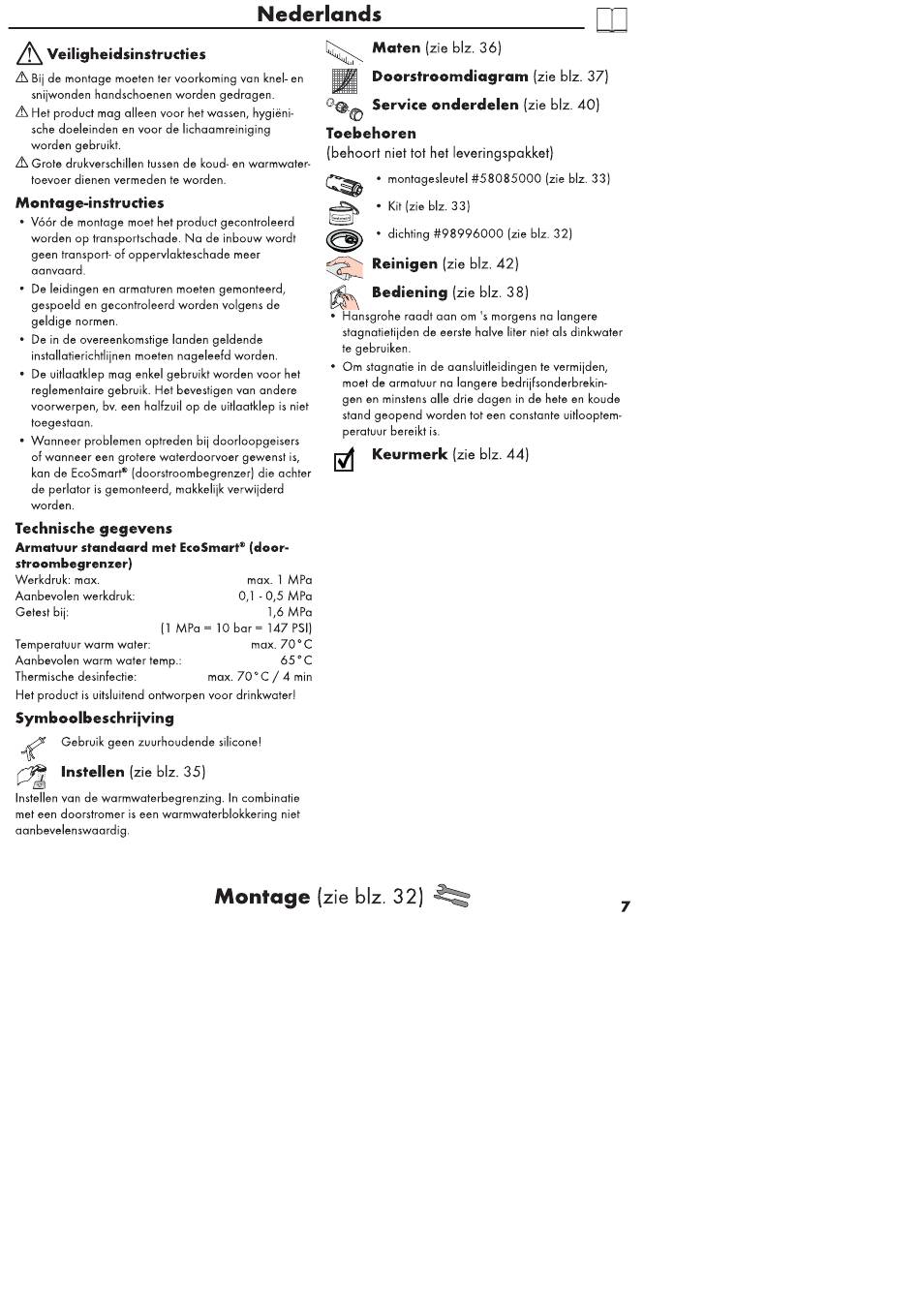

HANSGROHE Logis 70 71070000 Gebrauchsanleitung, Montageanleitung Seite 2

Veiligheidsinstructies
Biide montagemoetenter voorkomingvan knel-en
sniiwonden handschoenen worden gedragen.
Het productmag alleenvoor hetwassen,hygiéni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• V66r de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geentransport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoelden gecontroleerdwordenvolgensde
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtliinen m oetennageleefdworden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik.Het bevestigen van andere
voorwerpen,bv.eenhalfzuilop de uitlaatklepis niet
toegestaan.
• Wanneer problemenoptredenbii doorloopgeisers
of wanneereengroterewaterdoorvoergewenstis,
kan de EcoSmart@ (doorstroombegrenzer) die achter
de perlator is gemonteerd, m akkeliikverwiiderd
worden.
Technische gegevens
Armatuur standaard met EcoSmart@ (door-
stroombegrenzer)
Werkdruk: max.
Aanbevolen werkdruk:
Cetestbii:
(l
Temperatuurwarm water:
Aanbevolenwarm watertemp.:
Thermische desinfectie:
Het productis uitsluitend ontworpenvoor drinkwater!
Symboolbeschriiving
Gebruik geen zuurhoudende silicone!
Instellen (Zie blz. 35)
Instellenvan de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Nederlands
Maten
Doorstroomdiagram
Service onderdelen
Toebehoren
(behoortniet tot het leveringspakket)
• montagesleutel #58085000 (Zieblz. 33)
• Kit (Zie blz. 33)
• dichting#98996000 (Zieblz. 32)
Reinigen
Bediening (Zieblz. 38)
• Hansgroheraadt can om 's morgensna langere
stagnatietiiden de eerstehalve liter nietals dinkwater
te gebruiken.
• 0m stagnatiein de aansluitleidingen te vermiiden,
moetde armatuurna langerebedriifsonderbrekin-
gen en minstensalle drie dagen in de hete en koude
stand geopend worden tot een constante uitlooptem-
peratuurbereiktis.
Keurmerk
max. 1 MPa
on -0,5 MPa
MPa
= 10 bar = 147 PSI)
max. 700 C
650C
max. 700 C/ 4 min
Montage (Zieblz. 32)
(Zie blz. 36)
(Zie blz. 37)
(Zie blz. 40)
(Zie blz. 42)
(Zie blz. 44)
