Noch 66312 micro-motion Anleitung

66312 micro-motion Sägegatter • micro-motion Reciprocating
Saw micro-motion Banc de Sciage • Sierra micro-motion
micro-motion houtzagerij
Deutsch:
Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten.
Bei diesem Produkt handelt es sich um einen Modellbau-Bastelartikel und nicht um ein Spielzeug. Für die fachgerechte
Anwendung bzw. Weiterverarbeitung ist Werkzeug und Zubehör wie ein scharfes Bastelmesser, eine scharfe Schere und
spezielle Kleber nötig. Die fachgerechte Weiterverarbeitung dieses Modellbauproduktes birgt daher ein Verletzungsrisiko! Das
Produkt gehört aus diesem Grund nicht in die Hände von Kindern!
Dieses Produkt sowie Zubehör (Klebstoffe, Farben, Messer usw.) unbedingt außer Reichweite von Kindern unter 3 Jahren
halten. Lassen Sie Kinder nur unter fachkundiger Aufsicht von erwachsenen Modellbauern diese Bausätze bearbeiten.
Beim Basteln mit diesem Produkt unbedingt beachten: Nicht essen, trinken oder rauchen. Farben und Klebstoffe nicht mit
Augen, Haut oder Mund in Berührung bringen. Dämpfe nicht einatmen. Von Zündquellen fernhalten. Die Anleitung und Hinweise
des Herstellers genau beachten. Erste Hilfe bei Augenkontakt: Auge unter fließendem Wasser ausspülen und dabei offen
halten. Umgehend ärztliche Hilfe konsultieren. Diese Information gut aufbewahren.
Das Produkt darf nur mit einer maximalen Spannung von 16 V AC/DC betrieben werden. Bitte beachten Sie die
Sicherheitshinweise und Betriebsanleitung Ihrer Digitalsteuerung!
Herzlichen Dank, dass Sie sich für ein hochwertiges Produkt von NOCH entschieden haben. Wir wünschen Ihnen viel Spaß
damit.

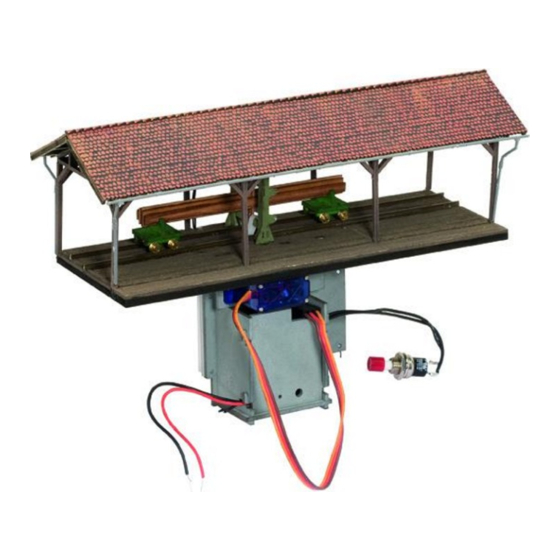

Auf dem micro-motion Sägegatter wird richtig Holz gesägt. Das Modell führt zwei Bewegungen aus: Das Sägegatter hebt und
senkt sich, während ein kleiner Sägebock auf Schienen den zu sägenden Holzstamm nachschiebt. Unterstützt wird die
Bewegung durch eine effektvolle LED/Beleuchtung.
1. Anschluss des Multiprotokolldekoders an die Stromversorgung
Der Digital-Decoder erkennt Märklin/Motorola (MM) und DCC/NMRA Schaltbefehle automatisch. Zusätzlich ist die Auslösung
des Decoders durch den rotenTaster (Auslöser) möglich.
Stromanschluss beim Drei-Leiter-Gleis mit Mittelleiter: rotes Kabel (B) an den Mittelleiter und schwarzes Kabel (0) an das Gleis
anschließen. Achtung: Hier muss die Polarität beachtet werden. Beim Zwei-Leiter-Gleis braucht die Polarität nicht beachtet zu
werden.
Hinweis: Der Antrieb ist NICHT für permanenten Dauerbetrieb ausgelegt! Den Taster-Anschluss niemals direkt mit dem Trafo
verbinden! EIN MANUELLES VERSCHIEBEN DES SÄGEGATTERS ZERSTÖRT DEN ANTRIEB!
ACHTUNG: Den Taster-Anschluss niemals direkt mit dem Trafo verbinden! Decoder nicht
auf elektrisch leitendem Untergrund betreiben! Kurzschluss- und Zerstörungsgefahr!
NOCH GmbH & Co. KG - Lindauer Straße 49 - D-88239 Wangen im Allgäu
info@noch.de - www.noch.de - Stand 11/2012
®
