√ Drei Signalkanäle 0-10VDC
√ Drei Balken mit je 10 grünen Segmenten
√ Versorgung 24VDC oder 24VAC
√ Schraubklemmenanschlüsse
√ DIN-Gehäuse 48 x 48 mm

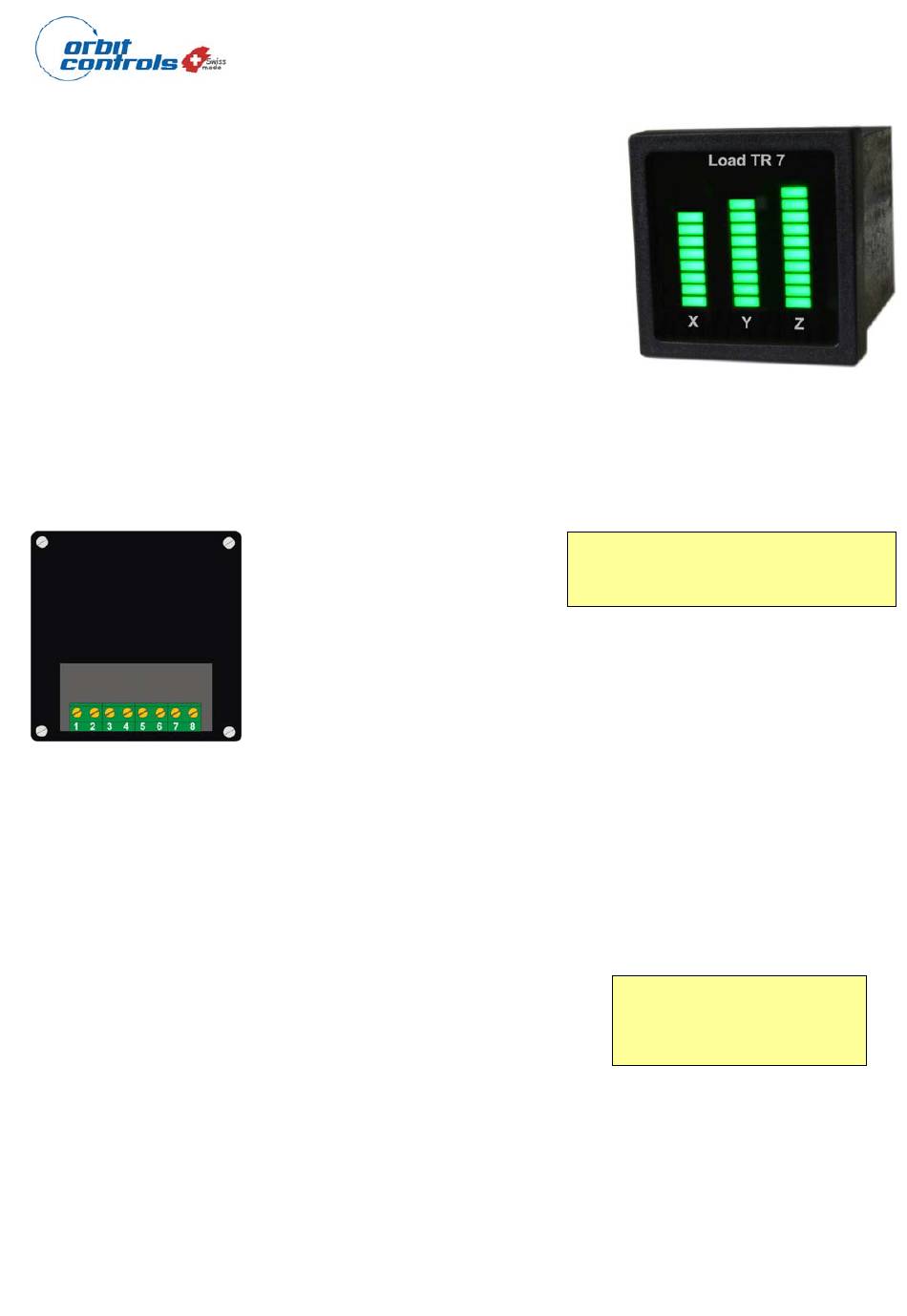

Balkenanzeige OCB30 mit drei getrennten Signalkanälen ist für 0-10VDC ausgelegt. Jeder Signalkanal
steuert einen Bargraph mit 10 grünen Segmenten. Mit drei Potentiometern auf dem Mainboard wird die
Ansteuerung der Balken eingestellt. Die Versorgung erfolgt aus 24VDC oder 24V RMS Quellen.
ANSCHLÜSSE
TECHNISCHE DATEN
Anzeigen:
Balkenlänge 25mm, Balkenbreite 5mm, 10 grüne Segmente.
Genauigkeit:
Eingänge:
Drei Signaleingänge für je 0-10VDC. GND-Anschlüsse sind galvanisch verbunden.
Anschlüsse: Schraubklemmen.
Versorgung: 24VDC (18-36VDC) oder 24VAC (15-24V RMS) isoliert.
Leistungsaufnahme 1W.
Gehäuse:
48x48mm Tiefe 60mm. Panelausschnitt 43x43mm.
KALIBRATION
Die drei Signalkanäle werden mit Potentiometern R3 – R5 auf dem Mainboard kalibriert.
Balkenanzeige mit drei Signalkanälen
1
+ 24V
2
GND iso
3
Input 1
4
GND 1
5
Input 2
6
GND 2
7
Input 3
8
GND 3
GND1, GND2 und GND3 sind
galvanisch verbunden
± 1 Segment.
24VAC
ACHTUNG
24VAC
Bei AC-Versorgung darf die Spannung
nicht 26V RMS übersteigen!
5
ACHTUNG
Bei AC-Versorgung darf
die Spannung nicht 26V RMS
übersteigen!
OCB30
