Inhaltszusammenfassung für Miele FN 12540 S
- Seite 1 Gebrauchs- und Montageanweisung Gefrierschrank mit NoFrost-System FN 12540 S FN 12740 S FN 12940 S de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ..........4 Ihr Beitrag zum Umweltschutz . - Seite 3 Inhalt Was tun, wenn . . . ?..........26 Ursachen von Geräuschen .
-

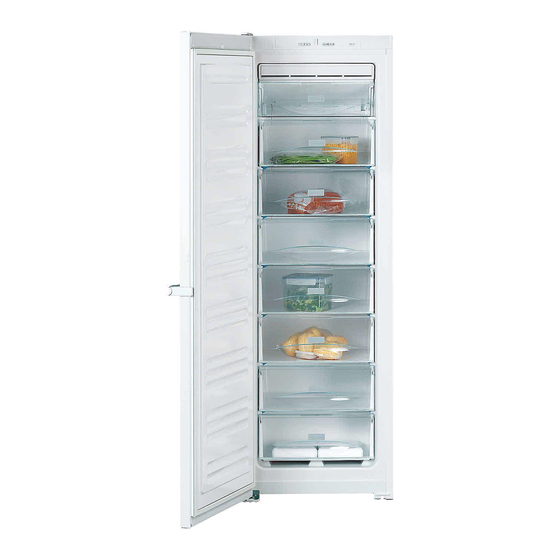

Seite 4: Gerätebeschreibung
Gerätebeschreibung a Ein-/Aus-Taste d SuperFrost-Taste und Kontrollleuchte b Taste zum Einstellen der Temperatur e Tonwarner-Aus-Taste und Kontroll- leuchte c Temperaturanzeige a Beleuchtung b NoFrost-Einrichtung c Gefrierschubladen (Anzahl je nach Modell) -
Seite 5: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren. -
Seite 6: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Alle anderen Verwendungszwecke sind Dieses Gerät entspricht den vorge- unzulässig und möglicherweise gefähr- schriebenen Sicherheitsbestimmun- lich. Der Hersteller haftet nicht für Schä- gen. Ein unsachgemäßer Gebrauch den, die durch bestimmungswidrigen kann jedoch zu Schäden an Perso- Gebrauch oder falsche Bedienung nen und Sachen führen. -
Seite 7: Technische Sicherheit
Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Aufstellen auf äußere sichtbare Schä- einem eventuellen Leck kann sich in zu den. - Seite 8 (z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- leistet der Hersteller, dass sie die Si- ren.
-
Seite 9: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Frieren Sie angetaute oder aufge- taute Lebensmittel nicht wieder ein. Das Gerät ist für eine bestimmte Kli- Verbrauchen Sie sie so schnell wie maklasse (Raumtemperaturbereich) möglich, weil die Lebensmittel an Nähr- ausgelegt, deren Grenzen eingehalten wert verlieren und verderben. -
Seite 10: Entsorgung Eines Kühl-/Gefriergerätes
Sicherheitshinweise und Warnungen Entsorgung eines Betreiben Sie keine elektrischen Ge- räte im Gerät (z. B. zum Herstellen von Kühl-/Gefriergerätes Softeis). Es kann zur Funkenbildung Zerstören Sie das Schnapp- oder kommen. Explosionsgefahr! Riegelschloss Ihres alten Kühl-/ Gefrier- Verwenden Sie keine spitzen oder gerätes, wenn Sie es entsorgen. -
Seite 11: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler Energieverbrauch erhöhter Energieverbrauch Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Neben einer Wärmequelle (Heizkörper, Herd). (Heizkörper, Herd) ist. Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver- decken und regelmäßig von Staub befreien. -
Seite 12: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten Vor dem ersten Benutzen Gerät ausschalten ^ Reinigen Sie das Schrankinnere und ^ Drücken Sie die Ein-/Aus-Taste, bis das Zubehör. Verwenden Sie dazu die Temperaturanzeige erlischt. lauwarmes Wasser, anschließend al- Alle Anzeigen erlöschen, und die Küh- les mit einem Tuch trocknen. -
Seite 13: Die Richtige Temperatur
Die richtige Temperatur Temperatur einstellen Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen ver- derben die Lebensmittel schnell, was durch die richtige Lagertemperatur ver- hindert bzw. verzögert werden kann. ^ Drücken Sie so oft die Taste zum Ein- Die Temperatur beeinflusst die Wachs- stellen der Temperatur, bis die ge- tumsgeschwindigkeit der Mikroorganis-... -
Seite 14: Temperaturanzeige
Die richtige Temperatur Temperaturanzeige Die Temperaturanzeige auf der Be- dienblende zeigt immer die ge- wünschte Temperatur an. Die Temperatur ist einstellbar von -15 °C bis -32 °C. Die Temperaturanzeige blinkt, wenn – die Temperatur im Gerät nicht im möglichen Temperaturanzeigen- bereich liegt, –... -
Seite 15: Tonwarner
Tonwarner Warnsystem einschalten Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in Das Warnsystem ist automatisch immer der Gefrierzone nicht unbemerkt anstei- funktionsbereit. Es muss nicht extra gen kann. Erreicht die Temperatur eingeschaltet werden. einen zu warmen Temperaturbereich, ertönt ein Warnton. -
Seite 16: Superfrost Verwenden
SuperFrost verwenden Um Lebensmittel optimal einzufrieren, SuperFrost ausschalten müssen Sie vor dem Einfrieren frischer Die Funktion SuperFrost schaltet sich Lebensmittel die Funktion SuperFrost automatisch nach ca. 65 Stunden ab. einschalten. Die Kontrollleuchte erlischt, und das Damit erreichen Sie, dass die Lebens- Gerät arbeitet wieder mit normaler mittel schnell durchgefroren werden Kühlleistung. -
Seite 17: Gefrieren Und Lagern
Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Isolationsplatte verwenden werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das (als Zubehör erhältlich) maximale Gefriervermögen innerhalb Für das Gerät gibt es eine Isolations- 24 Stunden finden Sie auf dem Typen- platte, mit der Sie nicht benötigte Ge-... -
Seite 18: Fertige Tiefkühlkost Einlagern
Gefrieren und Lagern Fertige Tiefkühlkost einlagern In den "abgeschalteten" Schubladen Möchten Sie fertige Tiefkühlkost einla- keine Lebensmittel lagern, da größe- gern, überprüfen Sie bereits beim Kauf re, unkontrollierte Temperatur- im Geschäft schwankungen auftreten können, wodurch die Lebensmittel verderben – die Verpackung auf Beschädigung, könnten. -
Seite 19: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. -
Seite 20: Vor Dem Einlegen
Gefrieren und Lagern Vor dem Einlegen Wenn Sie Gefrierschubladen he- ^ Bei einer größeren Menge als 2 kg fri- rausnehmen, beachten Sie bitte: scher Lebensmittel schalten Sie eini- Die unterste Gefrierschublade muss ge Zeit vor dem Einlegen der Le- immer im Gerät bleiben! bensmittel die Funktion SuperFrost Legen Sie das Gefriergut so auf die ein (siehe "SuperFrost verwenden"). -
Seite 21: Gefrierkalender
Gefrieren und Lagern Gefrierkalender Auftauen von Gefriergut Der Gefrierkalender auf der Gefrier- Gefriergut können Sie auftauen schublade zeigt in Monaten die übliche – im Mikrowellengerät, Lagerzeit für unterschiedliche Lebens- mittelarten an, wenn sie frisch eingefro- – im Backofen bei der Beheizungsart ren wurden. -
Seite 22: Schnellkühlen Von Getränken
Gefrieren und Lagern Schnellkühlen von Getränken Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten, die gefrieren können, in der Gefrierzone. Die Dosen oder Flaschen können platzen. Nehmen Sie Flaschen (nur mit Geträn- ken ohne Kohlensäure), die Sie zum Schnellkühlen in den Gefrierschrank le- gen, spätestens nach einer Stunde wieder heraus. -
Seite 23: Automatisches Abtauen
Automatisches Abtauen Das Gerät ist mit einem "NoFrost"-Sys- tem ausgerüstet, wodurch das Gerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und ver- dunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei. -
Seite 24: Reinigen
Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Wasser ^ Schalten Sie das Gerät aus. in die Elektronik und in die Belüf- ^ Ziehen Sie den Netzstecker oder tungsgitter gelangt. schalten Sie die Sicherung der Haus- Verwenden Sie kein Dampf-Reini- installation aus. -
Seite 25: Gerätetür, Seitenwände
Reinigen Gerätetür, Seitenwände Türdichtung Entfernen Sie Verschmutzungen an Behandeln Sie die Türdichtung nicht der Tür und den Seitenwänden am mit Ölen oder Fetten. Sie wird sonst besten sofort. mit der Zeit porös. Wirken Verschmutzungen länger ein, Reinigen Sie die Türdichtung regelmä- lassen sie sich unter Umständen ßig nur mit klarem Wasser, und reiben nicht mehr entfernen, und die Ober-... -
Seite 26: Was Tun, Wenn
Was tun, wenn . . . ? . . . die Einschalthäufigkeit und Reparaturen an Elektrogeräten dür- Einschaltdauer der Kältemaschine zu- fen nur von Fachkräften durchge- nehmen? führt werden. Durch unsachgemäße ^ Prüfen Sie, ob die Belüftungsquer- Reparaturen können erhebliche Ge- schnitte zugestellt oder staubig sind. - Seite 27 Was tun, wenn . . . ? Je nach Temperatur überprüfen Sie die . . . die SuperFrost-Kontrollleuchte Lebensmittel, ob sie an- oder sogar auf- nicht leuchtet, die Kältemaschine getaut sind. Ist das der Fall, verarbeiten aber läuft? Sie die Lebensmittel weiter (kochen oder ^ Die Kontrollleuchte ist defekt.
-
Seite 28: Ursachen Von Geräuschen
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris- Brrrrr ... tig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. -
Seite 29: Kundendienst/Garantie
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung. -
Seite 30: Elektroanschluss
Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen. -
Seite 31: Aufstellhinweise
Aufstellhinweise Eine niedrigere Raumtemperatur führt Keine wärmeabgebenden Geräte zu einer längeren Stillstandzeit der wie z. B. Toaster oder Mikrowellen- Kältemaschine. Das kann zu höheren geräte auf das Gerät stellen. Der Temperaturen im Gerät führen, so dass Energieverbrauch erhöht sich! das Gefriergut eventuell sogar antauen kann! Dieses Kühl-/Gefriergerät sollte nicht Be- und Entlüftung... -
Seite 32: Gerät Ausrichten
Aufstellhinweise Gerät ausrichten ^ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus. -
Seite 33: Gerätemaße
Aufstellhinweise Gerätemaße FN 12540 S 1555 mm 697 mm 750 mm FN 12740 S 1751 mm 697 mm 750 mm FN 12940 S 1947 mm 697 mm 750 mm... -
Seite 34: Türanschlag Wechseln
Türanschlag wechseln Das Gerät wird mit einem Rechtsan- Die Lagerteile (Lagerbock und schlag geliefert. Ist ein Linksanschlag Lagerbolzen) müssen fest genug erforderlich, muss der Türanschlag gewechselt werden: angeschraubt werden. Die Gerätetür fällt sonst heraus. Verletzungsge- Folgendes Werkzeug benötigen Sie: fahr! ®... - Seite 35 Türanschlag wechseln ^ Öffnen Sie die Tür. ^ Fassen Sie die Tür griffseitig und un- ten an, und nehmen Sie sie vorsichtig nach oben hin ab. Der Lagerbolzen e mit der Scheibe o löst sich aus dem Lagerbock d. Sollte er sich nicht lösen: ^ Drücken Sie den Lagerbolzen e mit der Scheibe o von unten aus dem Lagerbock.
- Seite 36 Türanschlag wechseln ^ Rasten Sie mit Hilfe eines Schlitz- schraubendrehers die Federklemme n unten aus der Gerätetür aus und setzen Sie sie auf die Gegenseite. ^ Ziehen Sie den Lagerbolzen e mit der Scheibe o aus der Türlager- buchse heraus. ^ Drehen Sie den oberen Lagerbolzen k mit dem beiliegenden Gabel- Wichtig! Die Aussparung an der...
- Seite 37 Türanschlag wechseln ^ Nehmen Sie die Tür und führen Sie Türgriff wieder montieren: die obere Türlagerbuchse in den oberen Lagerbolzen k ein. Beachten Sie unbedingt die folgen- den Hinweise zur Befestigung des ^ Schwenken Sie die Tür ein, und set- Türgriffs, da bei falscher Montage zen Sie den Lagerbolzen e in den die Türdichtung beschädigt wird.
- Seite 38 Türanschlag wechseln Achten Sie unbedingt darauf, dass das seitliche Griffteil d beim Öffnen der Tür nicht die Türdichtung be- rührt. Die Türdichtung wird auf Dau- er beschädigt! Sollte dies der Fall sein, ^ richten Sie die Befestigungsplatte c nochmals über die Gewindestifte a aus, bis die Befestigungsplatte und das seitliche Griffteil d den entspre- chenden Winkel haben und die Dich-...
-
Seite 39: Gerätetür Ausrichten
Gerätetür ausrichten Die Tür kann nachträglich über die äu- ßeren Langlöcher im unteren Lager- bock zum Gerätegehäuse ausgerichtet werden: In der folgenden Abbildung wurde die Tür nicht geschlossen darge- stellt, damit die Vorgänge besser zu erkennen sind. ^ Entfernen Sie die mittlere Schraube a am Lagerbock. -
Seite 40: Gerät Einbauen
Gerät einbauen maschine muss sonst mehr leisten, was den Stromverbrauch erhöht. Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden. Außerdem müssen sie regelmäßig von Staub gereinigt werden. Beim Umbau mit Norm-Küchenschrän- ken (Tiefe max. 580 mm) kann das Ge- rät direkt neben dem Küchenschrank aufgestellt werden. - Seite 44 Änderungen vorbehalten / 4511 M.-Nr. 09 275 380 / 00 FN 12540 S, FN 12740 S, FN 12940 S...
