Concept 2211 NT
Zur Erklärung der Funktionsweise wird folgendes Beispiel herangezogen:
Es werden drei Schaltprogramme programmiert. Die Programmierung der drei Programme
ist in Abbildung 9: Beispiel einer Schaltuhranwendung zu sehen. Mit Programm P0 wird
eine Dosierung an allen Wochentagen von 06:00h bis 21:59h mit 10% der maximalen
Drehzahl der Dosierpumpe programmiert, der Relaiskontakt ist ausgeschaltet. Mit Pro-
gramm P1 wird eine Dosierung an allen Wochentagen von 11:00h bis 14:59h mit ausge-
schalteter Dosierpumpe (0% Drehzahl) und eingeschaltetem Relaiskontakt programmiert.
Das Programm P1 hat eine höhere Priorität als das Programm P0, dementsprechend
überblendet es das Programm P0 während der überlappenden Tage und Zeiten. Mit Pro-
gramm P2 wird von Montag bis Freitag von 17:00h bis 16:59h eine Dosierung mit 20% der
Drehzahl programmiert und eingeschaltetem Relaiskontakt programmiert. Auch P2 hat
eine höhere Priorität als P0 und überblendet dementsprechend P0 während der überlap-
penden Tage und Zeiten.
Damit ergibt sich mit den drei Programmen folgendes Gesamtverhalten:
Relais aus, Dosierung mit 10% Drehzahl an jedem Wochentag von 06:00h – 10:59h
-
Relais ein, Dosierung aus an jedem Wochentag von 11:00h – 14:59h
-
Relais ein, Dosierung mit 20% Drehzahl Montags bis Freitags von 15:00h – 16:59h
-
Relais ein, Dosierung mit 10% Drehzahl Montags bis Freitags von 17:00h – 21:59h
-
Relais ein, Dosierung mit 10% Drehzahl Samstags und Sonntags von 15:00h –
-
21:59h

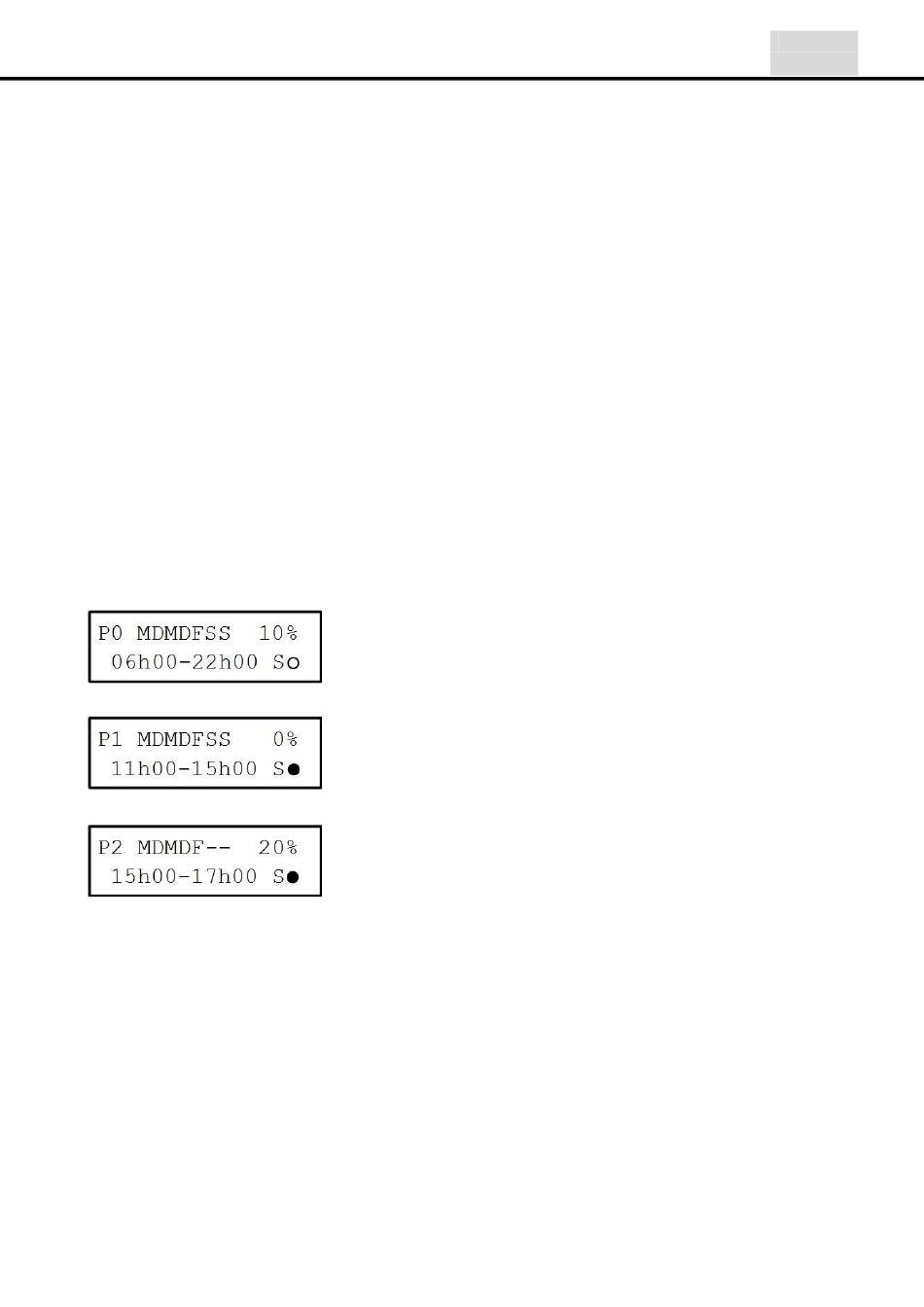

Abbildung 9: Beispiel einer Schaltuhranwendung
10.1 Menüeinstellungen der Schaltuhr
Die Einstellungen unterteilen sich in das Benutzermenü und das Konfigurationsmenü:
10.1.1 Benutzermenü Schaltuhr
Im Benutzermenü der Schaltuhr können die Schaltprogramme sowie das Datum und die
Uhrzeit eingegeben werden. Daneben können verschiedene Informationen wie Software-
Version eingesehen werden.
Das gesamte Benutzermenü der Schaltuhr ist in
Abbildung 10 zu sehen.
13
deutsch
