Concept 2211 NT
6 Elektrischer Anschluss
Zum elektrischen Anschluss ist das der eingestellten Betriebsart entsprechende Block-
schaltbild heranzuziehen. Siehe S. Fehler! Textmarke nicht definiert.ff
6.1 Anschlussbild Concept 2211NT, Relaisausgang auf „Schaltuhr"
konfiguriert

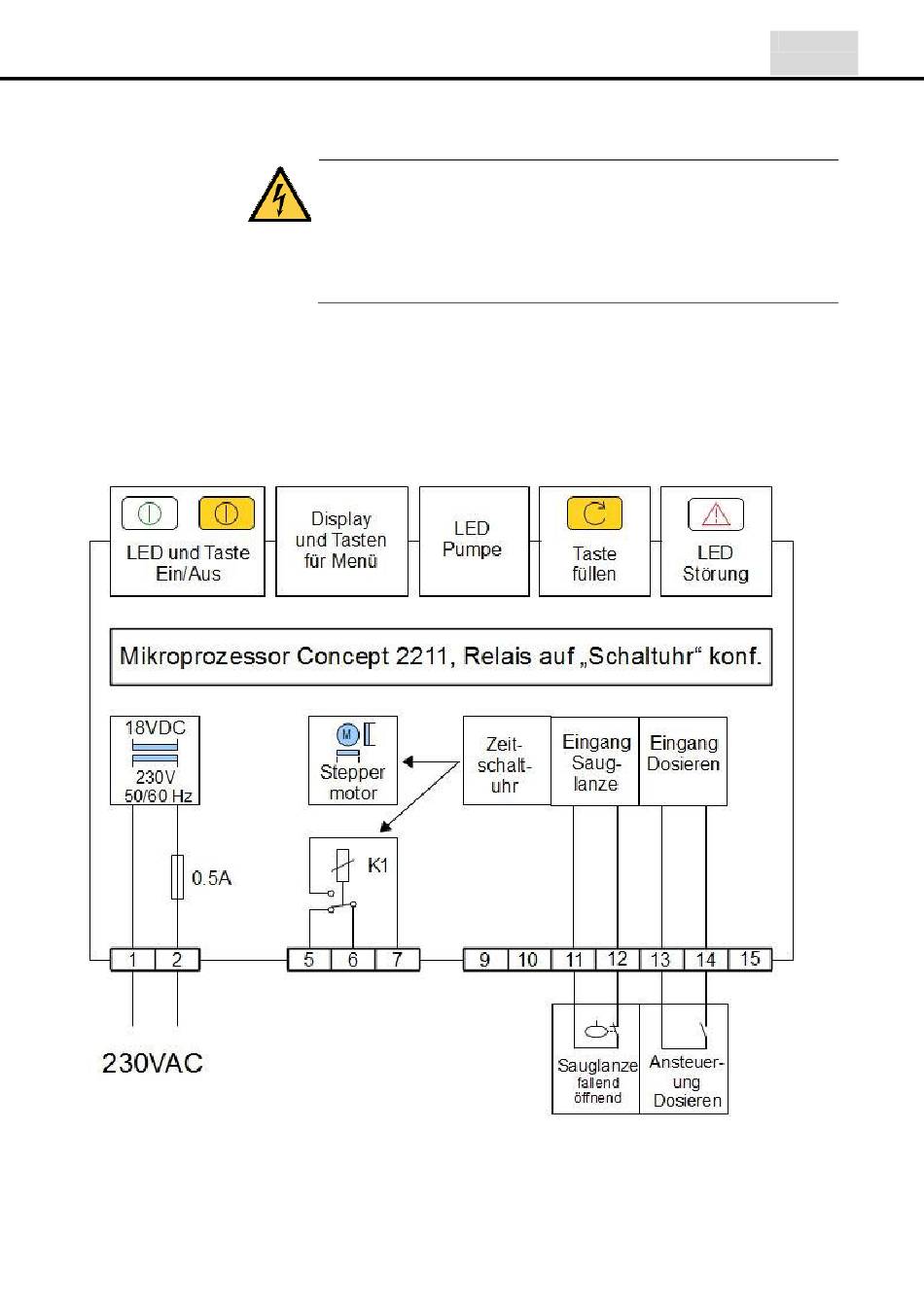

Abbildung 1: Anschlussbild Concept 2211NT, Relaisausgang auf „Schaltuhr" konfiguriert
Gefahr durch elektrischen Strom!
Sämtliche Arbeiten am Elektrischen Anschluss dürfen nur
von einer elektrotechnischen Fachkraft ausgeführt werden.
Bevor das Gerätegehäuse geöffnet wird, muss die Span-
nungsversorgung abgeschaltet werden.
