Bedienungsanleitung

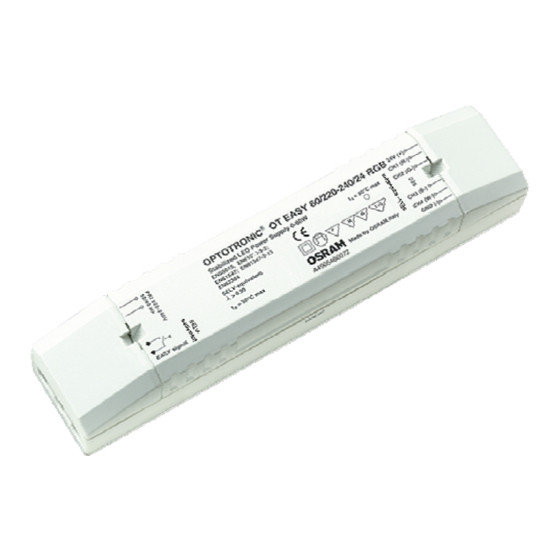

OT EASY 60/220-240/24 RGB
OSRAM GmbH Kunden Service Center
Steinerne Furt 62
86167 Augsburg
Tel : +49 (0) 1803 677 - 200 (kostenpflichtig)
Fax.: +49 (0) 1803 677 - 202
04/ 2007
Version 1.0
www.osram.com
www.osram.de
Allgemeines
Inhaltsverzeichnis
Allgemeines
Sicherheitshinweise
Erklärung verwendeter Begriffe
Anwendung und Funktion
Komponenten
Montage
Vorbereitungen für die Eingangsverdrahtung
Vorbereitungen für die Ausgangsverdrahtung
Anschlussschemata
Systemerweiterung
Bedienung
Master-Slave-Betrieb
Displayanzeige der Fernbedienung
Einstellungen der Fernbedienung
Lichtsteuer-Modus
Sequenzer- Modus
Tageslicht Simulation
Störungssuche
Anhang
Technische Daten
Zubehör
Sicherheitshinweise
Die folgenden Hinweise enthalten Informationen für Ihre Sicherheit:
•
Bitte lesen Sie vor der Montage und dem ersten Gebrauch des Lichtsteuergerätes OT EASY 60
diese Bedienungsanleitung sorgfältig durch. Nur so ist ein sicherer und korrekter Gebrauch
gewährleistet. Bewahren Sie die Bedienungsanleitung für ein späteres Nachschlagen auf.
Stellen Sie diese weiteren Personen zur Verfügung, die mit dem OT EASY 60 arbeiten.
•
Als Infrarot Empfänger ist der dafür vorgesehene Typ zu verwenden (siehe Technische Daten).
•
Die Installation des OT EASY 60 darf nur von fachkundigem Personal durchgeführt werden, das
hierfür ausgebildet und befugt ist. Dieses Personal muss die Bedienungsanleitung kennen.
Arbeiten an dem Gerät dürfen nur im spannungsfreien Zustand ausgeführt werden.
•
Durch das Gehäuse mit Zugentlastung eignet sich die OT EASY Steuereinheit speziell für eine
unabhängige Montage.
•
Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind einzuhalten.
•
Der externe Taster muss für Netzspannungen ausgelegt sein.
•
Das Beschalten der Steuerleitung oder des Tastereingangs mit fremder Spannung,
insbesondere mit der Netzspannung von 230 V, führt zur Zerstörung des Gerätes!
Seite 2
OSRAM - Bedienungsanleitung: Steuereinheit OT EASY 60
