OSRAM DALI MULTIeco Montageanleitung

DALI MULTIeco
Steuereinheit
Montageanleitung
VI 2011
DALI_MULTIeco_ma0611de_we1.02.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083213713002
4008321371300
Beschreibung
A
G
L
DALI MULTIeco
N
F
L'
E
DA+
DA -
D
Montage
Zweck und Anwendung
Die DALI MULTIeco Steuereinheit regelt die Beleuchtung am
Arbeitsplatz und in Büroräumen in Abhängigkeit vom Tageslicht
und der Anwesenheit von Personen, um den Arbeitskomfort zu
erhöhen und Energie zu sparen.
Die Steuereinheit kann in Leuchten (z.B. Stehleuchten) oder
Zwischendecken eingebaut werden.
Funktion
Die Steuereinheit kann in zwei verschiedenen Betriebsarten
betrieben werden, siehe auch „Betriebsart einstellen":
Helligkeitsregelung
Sensoren messen die Helligkeit im zu regelnden Bereich und
halten diese durch die tageslichtabhängige Zuführung von
Kunstlicht auf einem einstellbaren Sollwert.
Die Sensoren erkennen außerdem die Anwesenheit von
Personen.
Wenn das Tageslicht ausreicht oder keine Personen mehr
anwesend sind, schalten die angeschlossenen Leuchten nach
einer einstellbaren Verzögerungszeit aus.
Helligkeitsregelung, Präsenzerkennung und automatisches Ein-
schalten können über verschiedene Modi zu- und abgeschaltet
werden.
Helligkeitsabsenkung
Bei Anwesenheit von Personen werden die Leuchten auf einen
einstellbaren Helligkeitswert gedimmt.
Sind keine Personen anwesend, wird die Helligkeit nach einer
einstellbaren Verzögerungszeit auf einen festen Standby-Wert
(50%, 30% oder 10%) abgesenkt.
Automatisches Einschalten und automatisches Ausschalten bei
längerer Abwesenheit können über verschiedene Modi zu- und
abgeschaltet werden.

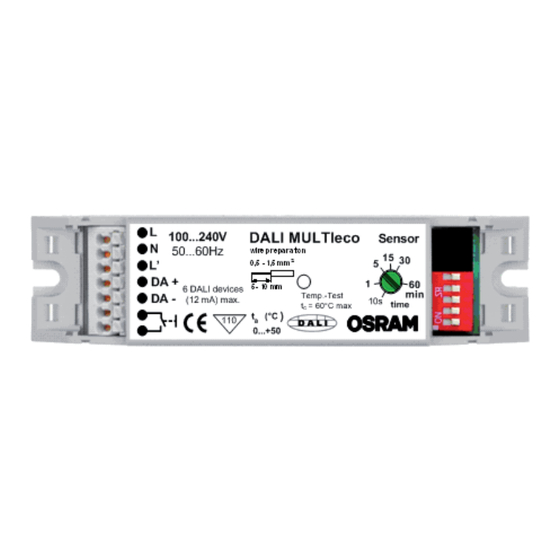

Aufbau
Die Steuereinheit besteht aus folgenden Komponenten:
• Einstellschraube für Ausschaltverzögerungszeit (A)
B
Sensor
• Anschluss Sensoren (B)
• DIP-Schalter (C)
C
• Anschluss Taster (D)
• Anschluss Steuerleitungen (E)
• Lastkontakt (F) optional, siehe „Ausschaltverzögerungszeit
einstellen" in der Bedienungsanleitung
• Anschluss Stromversorgung (G)
Sicherheitshinweise
Die Steuereinheit darf nur von einer Elektrofachkraft installiert
und in Betrieb genommen werden. Die geltenden Sicherheits-
und Unfallverhütungsvorschriften sind zu beachten.
WARNUNG!
Freiliegende, stromführende Leitungen oder
beschädigtes Gehäuse.
Gefahr von Stromschlag!
•
VORSICHT!
Zerstörung der Steuereinheit und weiterer Geräte
durch fehlerhafte Montage!
•
•
•
•
•
Arbeiten an der Steuereinheit nur im spannungs-
freien Zustand durchführen.
Keine weiteren Steuereinheiten auf der Steuer-
leitung betreiben.
Montage Kit LMS CI BOX Kit für Deckeneinbau
verwenden.
Sicherstellen, dass der externe Taster für Netz-
spannung ausgelegt ist.
Steuer- und Tasterleitung nicht mit fremder
Spannung, insbesondere nicht mit Netzspan-
nung 230 V, beschalten.
Maximale EVG-Anzahl beachten.
Seite 1 von 2
