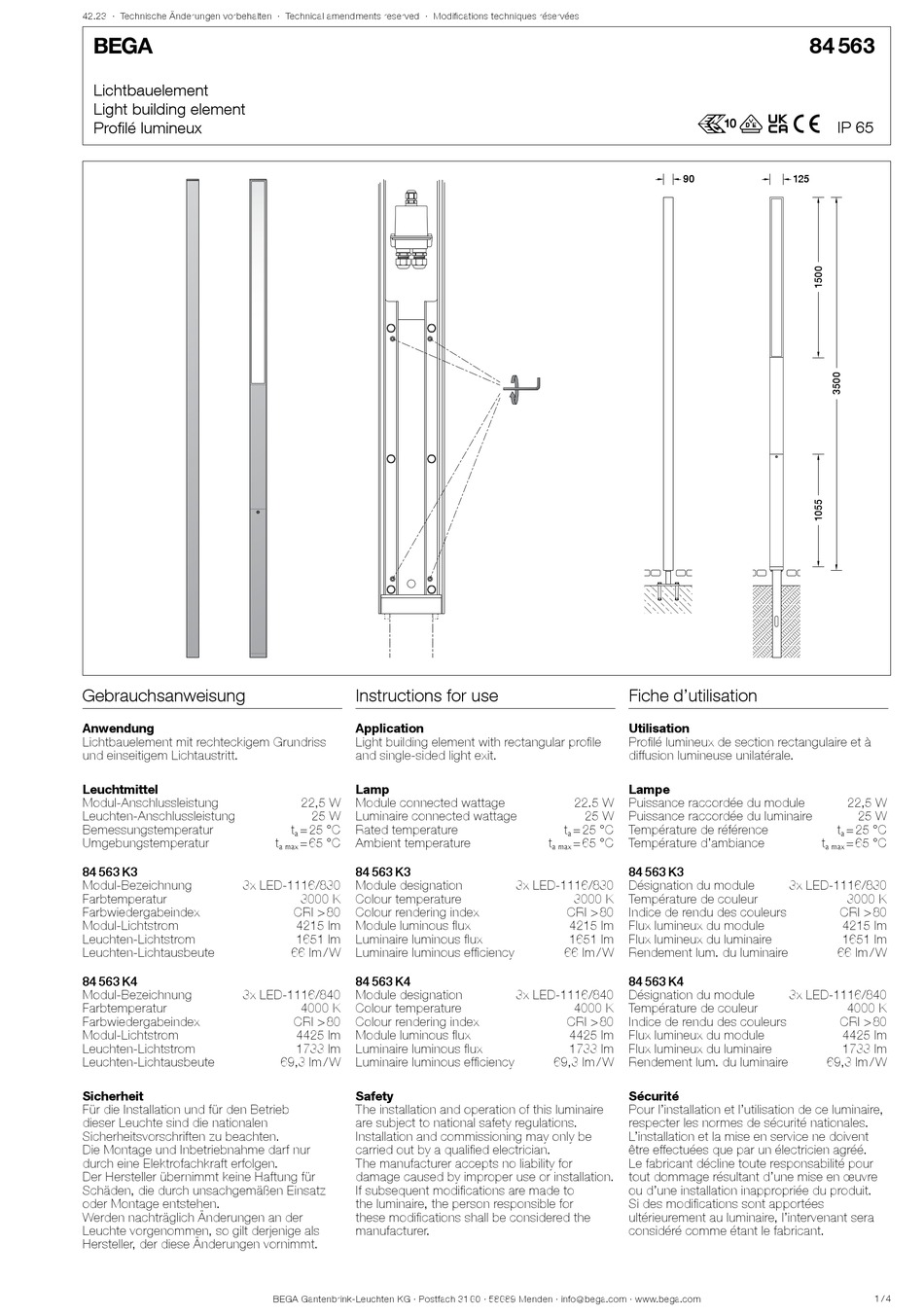

BEGA 84 563K3 Gebrauchsanweisung

Lichtbauelement

Werbung

42.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit rechteckigem Grundriss
und einseitigem Lichtaustritt.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 563 K3
Modul-Bezeichnung
3x LED-1116/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 563 K4
Modul-Bezeichnung
3x LED-1116/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Light building element with rectangular profile
and single-sided light exit.
Lamp
22,5 W
Module connected wattage
25 W
Luminaire connected wattage
t
= 25 °C
Rated temperature
a
t
= 65 °C
Ambient temperature
a max
84 563 K3
Module designation
3000 K
Colour temperature
CRI > 80
Colour rendering index
4215 lm
Module luminous flux
1651 lm
Luminaire luminous flux
66 lm / W
Luminaire luminous efficiency
84 563 K4
Module designation
4000 K
Colour temperature
CRI > 80
Colour rendering index
4425 lm
Module luminous flux
1733 lm
Luminaire luminous flux
69,3 lm / W
Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
90
90
Fiche d'utilisation
Utilisation
Profilé lumineux de section rectangulaire et à
diffusion lumineuse unilatérale.
Lampe
22.5 W
Puissance raccordée du module
25 W
Puissance raccordée du luminaire
t
= 25 °C
Température de référence
a
t
= 65 °C
Température d'ambiance
a max
84 563 K3
3x LED-1116/830
Désignation du module
3000 K
Température de couleur
CRI > 80
Indice de rendu des couleurs
4215 lm
Flux lumineux du module
1651 lm
Flux lumineux du luminaire
66 lm / W
Rendement lum. du luminaire
84 563 K4
3x LED-1116/840
Désignation du module
4000 K
Température de couleur
CRI > 80
Indice de rendu des couleurs
4425 lm
Flux lumineux du module
1733 lm
Flux lumineux du luminaire
69,3 lm / W
Rendement lum. du luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
84 563
r
é
c
IP 65
125
125
22,5 W
25 W
t
= 25 °C
a
t
= 65 °C
a max
3x LED-1116/830
3000 K
CRI > 80
4215 lm
1651 lm
66 lm / W
3x LED-1116/840
4000 K
CRI > 80
4425 lm
1733 lm
69,3 lm / W
1 / 4
