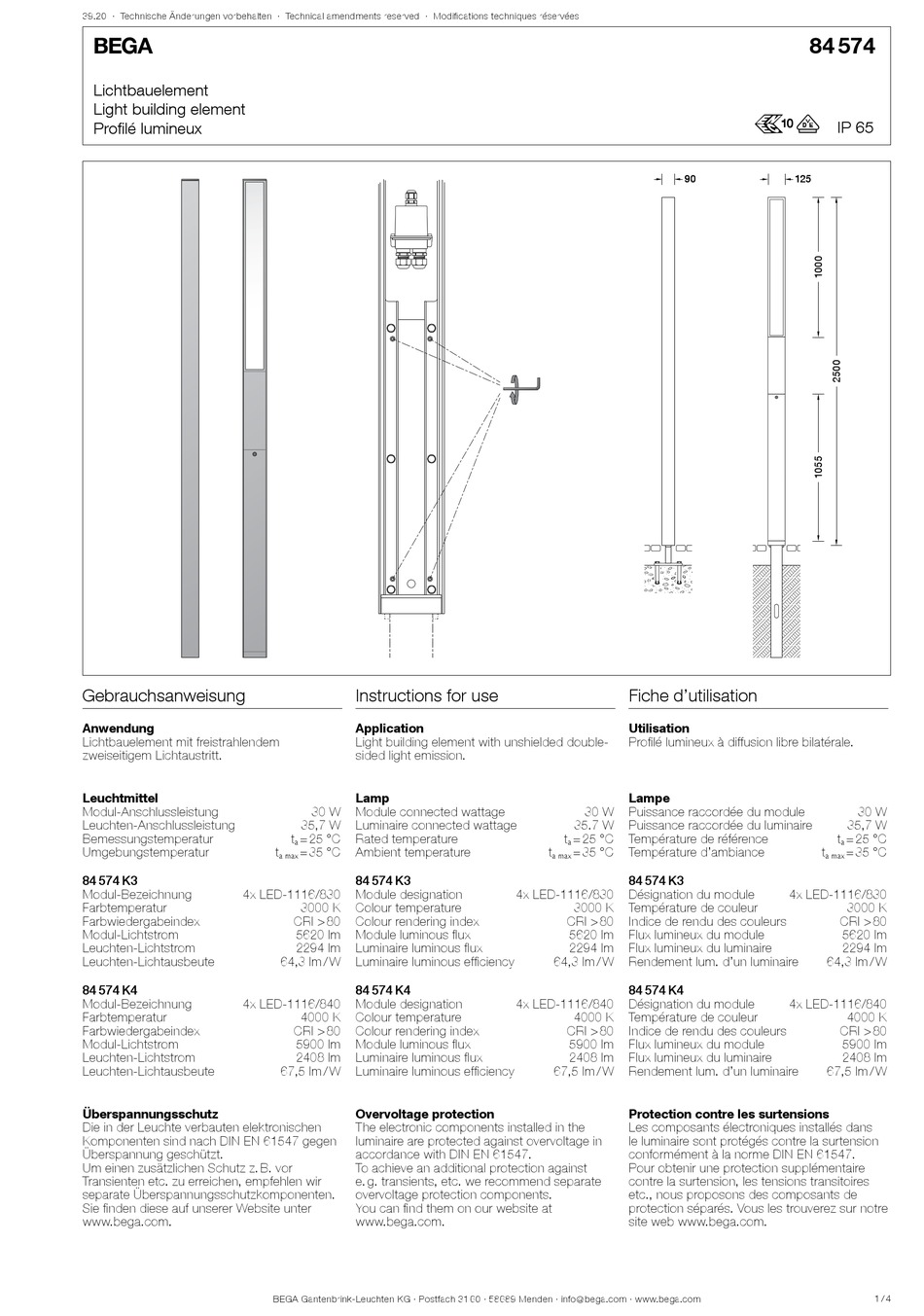

BEGA 84 574 Gebrauchsanweisung

39.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit freistrahlendem
zweiseitigem Lichtaustritt.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 574 K3
Modul-Bezeichnung 4x LED-1116/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 574 K4
Modul-Bezeichnung 4x LED-1116/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Instructions for use
Application
Light building element with unshielded double-
sided light emission.
Lamp
30 W Module connected wattage
35,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
84 574 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
5620 lm Module luminous flux
2294 lm Luminaire luminous flux
64,3 lm / W Luminaire luminous efficiency
84 574 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
5900 lm Module luminous flux
2408 lm Luminaire luminous flux
67,5 lm / W Luminaire luminous efficiency
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
90 90
Fiche d'utilisation
Utilisation
Profilé lumineux à diffusion libre bilatérale.
Lampe
30 W Puissance raccordée du module
35.7 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
84 574 K3
4x LED-1116/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
5620 lm Flux lumineux du module
2294 lm Flux lumineux du luminaire
64,3 lm / W Rendement lum. d'un luminaire
84 574 K4
4x LED-1116/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
5900 lm Flux lumineux du module
2408 lm Flux lumineux du luminaire
67,5 lm / W Rendement lum. d'un luminaire
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
84 574
r
IP 65
125 125
30 W
35,7 W
t = 25 °C
a
t = 35 °C
a max
4x LED-1116/830
3000 K
CRI > 80
5620 lm
2294 lm
64,3 lm / W
4x LED-1116/840
4000 K
CRI > 80
5900 lm
2408 lm
67,5 lm / W
1 / 4
