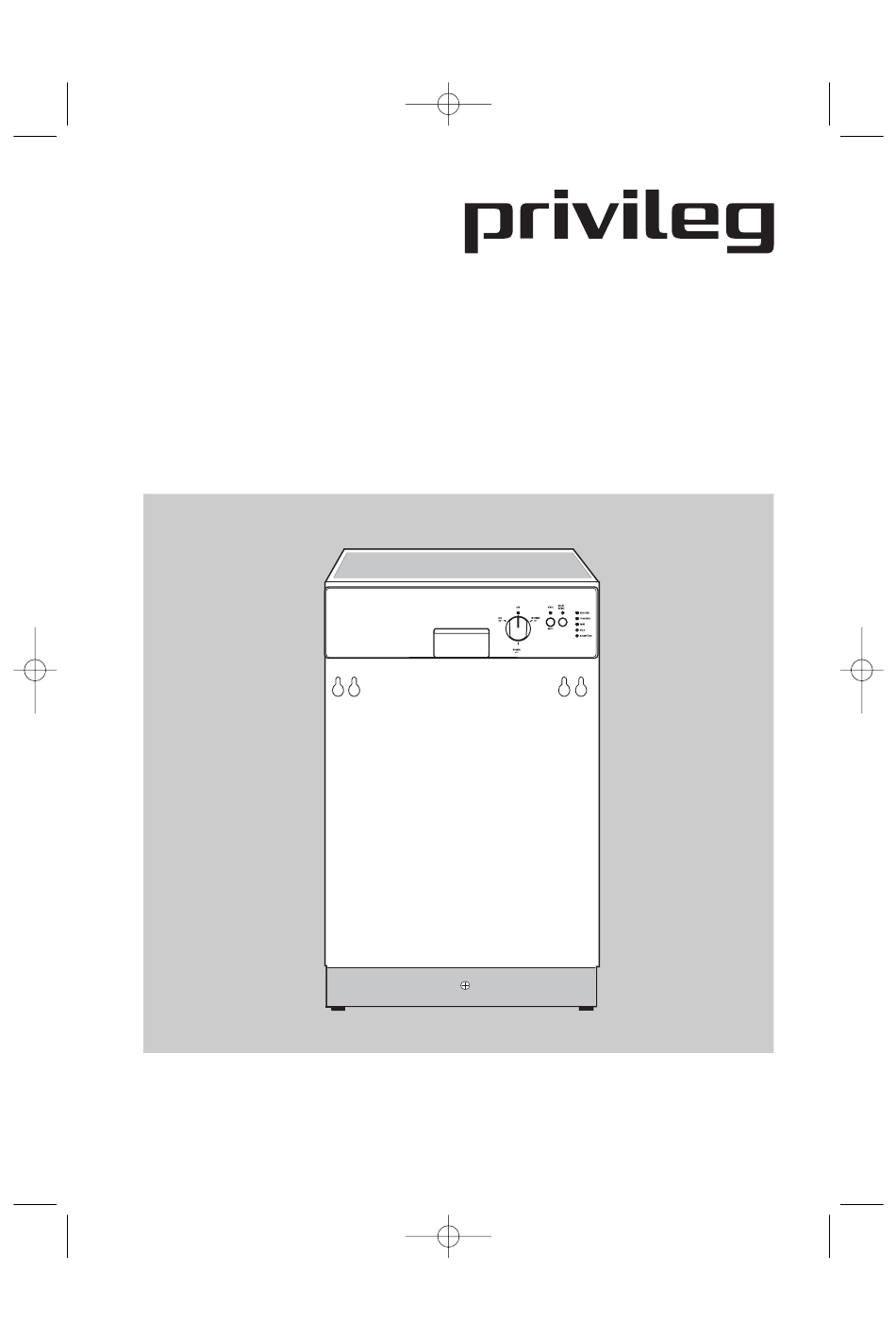

- Seite 1 152954780de.qxp 5/11/2005 9:45 AM Page 1 Geschirrspüler 34300 i Integrierbares Modell Gebrauchsanweisung...
- Seite 2 152954780de.qxp 5/11/2005 9:45 AM Page 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152954780de.qxp 5/11/2005 9:45 AM Page 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152954780de.qxp 5/11/2005 9:45 AM Page 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152954780de.qxp 5/11/2005 9:45 AM Page 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152954780de.qxp 5/11/2005 9:45 AM Page 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Das Symbol auf dem Produkt, der funktionsuntüchtig zu machen, d.h. Gebrauchsanleitung oder der Ver- das Netzkabel muss entfernt werden. packung weist darauf hin. Ebenso muss der Türverschluss un- Die Werkstoffe sind gemäß...
- Seite 7 152954780de.qxp 5/11/2005 9:45 AM Page 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers rigen Teppichboden, Leisten o.ä. ein- schränken. Es könnte ein Wärme- Die Einplanung der Anschlüsse für stau eintreten, der die Umwälzpumpe Wasserzu-und -ablauf, sowie Strom, in ihrer Funktion beeinträchtigt oder...
- Seite 8 152954780de.qxp 5/11/2005 9:45 AM Page 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- Der Zulaufschlauch ist mit einem Si- schirrspüler eine wärmeisolierende, cherheitsventil ausgestattet, das sich nicht brennbare Platte bündig zur nach dem Anschluss direkt am Wasser- Oberkante der Arbeitsplatte (Tiefe...
- Seite 9 152954780de.qxp 5/11/2005 9:45 AM Page 9 Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen.
- Seite 10 152954780de.qxp 5/11/2005 9:45 AM Page 10 Beschreibung der Bedienungsblende 5 6 7 1. Türgriff 4. Referenzmarke für die Programmeinstellung 2. Betriebskontrolllampe 5. START / RESET- Taste 3. Programmwähler Nach der Wahl des Spülprogramms Die Wahl eines Spülprogramms erfolgt muss diese Taste gedrückt werden, durch Drehen des Programmwählers, um den Spülvorgang zu starten.
- Seite 11 152954780de.qxp 5/11/2005 9:45 AM Page 11 Wenn diese Funktion eingestellt - Einstellung der Stufe des Wasser- wird, ist bei den Programmen enthärters Intensiv 70°C und Normal 65°C - Funktionsstörungen. automatisch die Vorspülphase ausgeschaltet. (Daran denken, 9. START-Kontrolllampe keinen Reiniger in das Vorspülfach des Reinigerbehälters zu füllen).
- Seite 12 152954780de.qxp 5/11/2005 9:45 AM Page 12 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter muss mechanisch und elektronisch eingestellt werden: Verpackungsteile, Transportsicherungs- Geschirrspüler muss ausgeschaltet material, Klebebänder usw. entfernen. sein. Geringe Wasserrückstände im Spüler Mechanische Einstellung: stammen von der Endkontrolle im 1. Tür des Geschirrspülers öffnen. Werk.
- Seite 13 152954780de.qxp 5/11/2005 9:45 AM Page 13 Die aktuell eingestellte Regenerier- ca. 5 Sekunden erloschen und blinkt stufe wird durch die entsprechende dann entsprechend der neu einge- Anzahl an Blinkimpulse der Kontroll- stellten Stufe. lampe “ENDE” und einer Pause von 3. Um die Einstellung zu speichern ca.
- Seite 14 152954780de.qxp 5/11/2005 9:45 AM Page 14 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 15 152954780de.qxp 5/11/2005 9:45 AM Page 15 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
- Seite 16 152954780de.qxp 5/11/2005 9:45 AM Page 16 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 17 152954780de.qxp 5/11/2005 9:45 AM Page 17 Das Fassungsvermögen der Geschirr- Achtung! körbe nach Norm ist im Kapitel “Hinwei- Lange, spitze Besteckteile stellen im se für Prüfinstitute” dargestellt. Da Ihr Besteckkorb, besonders für Kinder, ei- Geschirr vermutlich von der Norm ab- ne Gefahrenquelle dar.
- Seite 18 152954780de.qxp 5/11/2005 9:45 AM Page 18 Einordnen im oberen Korb Oberen Korb in der Höhe verstellen Im oberen Korb werden Tassen, Glä- ser, Salatschüsseln, Unter tassen, Der Oberkorb ist höhenverstellbar. Dessertteller bis zu einem Durchmes- Im abgesenkten Zustand beträgt die ser von 24 cm eingeordnet.
- Seite 19 152954780de.qxp 5/11/2005 9:45 AM Page 19 Vor dem Spülen überprüfen 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. • Sind alle Geschirrteile richtig einge- Als Dosierhilfe dienen die Markie- ordnet? Das ist besonders bei leich- rungslinien: ten Teilen wichtig, damit sie bei der „20“/„30“...
- Seite 20 152954780de.qxp 5/11/2005 9:45 AM Page 20 Reinigertabletten Verwendung von 4-in 1-Reini- Reinigertabletten verschiedener Her- gern steller lösen sich unterschiedlich schnell Wenn Sie 4-in-1-Reinigungsmittel auf. Daher können einige Reinigertablet- verwenden, bei denen in die "3in1"- ten in Kurzprogrammen nicht die ganze Formel auch ein Mittel gegen Glaskor- Reinigungskraft entfalten.
- Seite 21 152954780de.qxp 5/11/2005 9:45 AM Page 21 Spülprogramm / Startzeitvorwahl Spülprogramm starten Achtung! Beim Öffnen Tür kann heißer Dampf entweichen. Tür vorsichtig öff- 1. Überprüfen Sie, ob Geschirr und nen. Besteck im Geschirrspüler so einge- Abbrechen eines laufenden Pro- ordnet sind, dass die Sprüharme gramms sich frei drehen können.
- Seite 22 152954780de.qxp 5/11/2005 9:45 AM Page 22 Geschirr ausräumen Kurzanweisung • Heißes Geschirr ist stoßempfindlich. Die wichtigsten Handgriffe bei der Inbe- Geschirr deshalb vor dem Ausräu- triebnahme des Gerätes sind folgende: men abkühlen lassen. 1. Wasserzulauf- und -ablaufschlauch anschließen. • Lassen Sie am Programmende das 2.
- Seite 23 152954780de.qxp 5/11/2005 9:45 AM Page 23 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen.
- Seite 24 152954780de.qxp 5/11/2005 9:45 AM Page 24 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 25 152954780de.qxp 5/11/2005 9:45 AM Page 25 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten.
- Seite 26 152954780de.qxp 5/11/2005 9:45 AM Page 26 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu hören sind? weise verstopft? • Das Pfeifen ist unbedenklich. • Ist der Salzbehälterdeckel richtig Evtl. Abhilfe, anderen Markenreiniger geschlossen? verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 27 Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist.
- Seite 28 152954780de.qxp 5/11/2005 9:45 AM Page 28 Technische Daten / Abmessungen Abmessungen: Technische Daten: Fassungsvermögen 9 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 446 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 36 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere...
- Seite 29 152954780de.qxp 5/11/2005 9:45 AM Page 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden.
- Seite 30 152954780de.qxp 5/11/2005 9:45 AM Page 30 Programmübersicht Programm Geeignet für Position Programmwähler Stark verschmutztes Ess- und Kochgeschirr mit INTENSIV angetrockneten Speiseresten, besonders Eiweiß und 70° Stärke. INTENSIV 70° Stark verschmutztes Ess- und Kochgeschirr mit nicht NORMAL NORMAL angetrockneten Speiseresten. 65° 65°...
- Seite 31 152954780de.qxp 5/11/2005 9:45 AM Page 31 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen 2 x Zwischenspülen 115 - 130 1,6 - 1,8 19 - 21 Klarspülen Trocknen...
- Seite 32 152954780de.qxp 5/11/2005 9:45 AM Page 32 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an.
