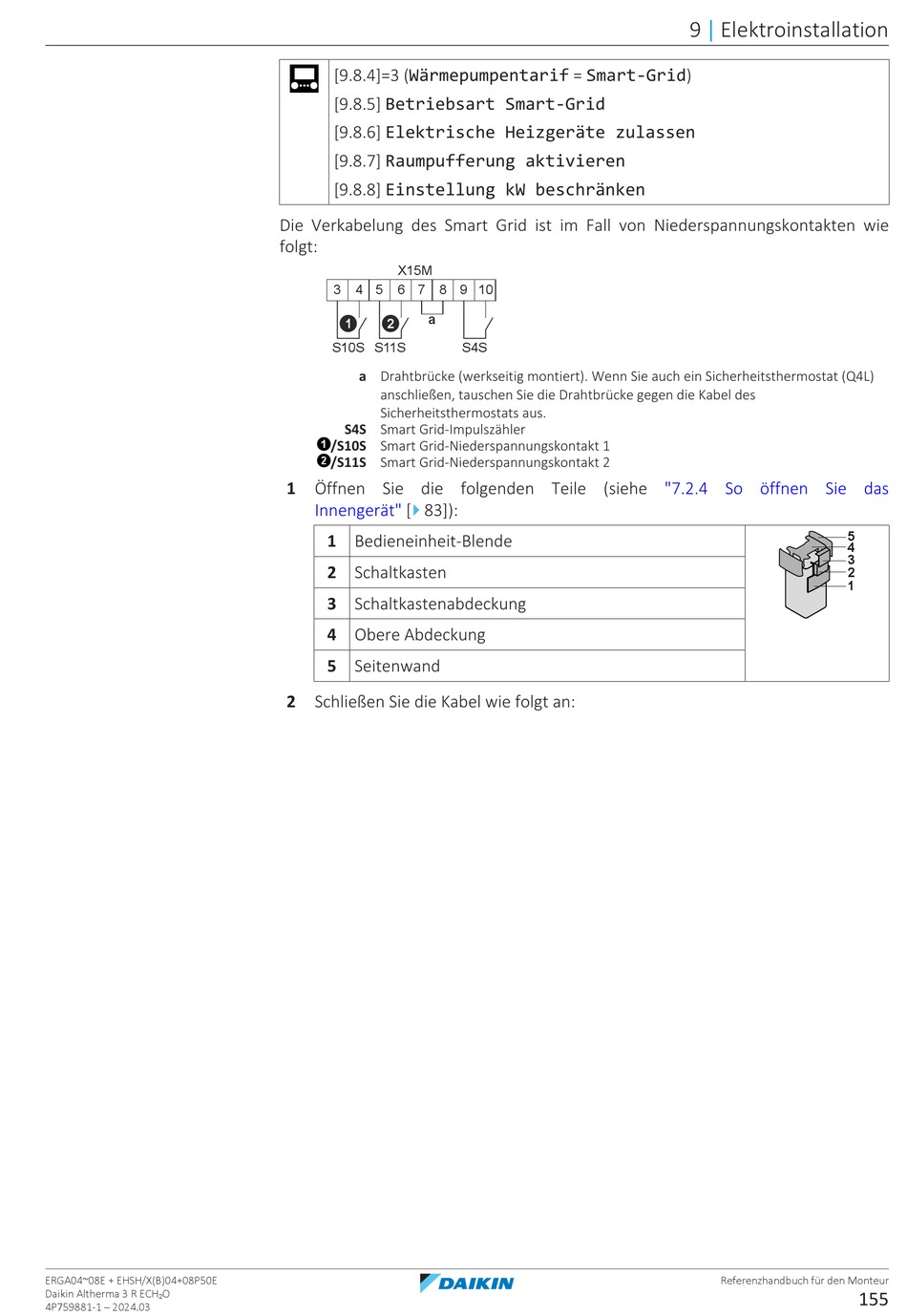

Daikin Altherma 3 R ECH2O ERGA04E V3 Serie Referenzhandbuch Für Den Monteur Seite 155

ERGA04~08E + EHSH/X(B)04+08P50E
Daikin Altherma 3 R ECH₂O
4P759881-1 – 2024.03
[9.8.4]=3 (Wärmepumpentarif = Smart-Grid)
[9.8.5] Betriebsart Smart-Grid
[9.8.6] Elektrische Heizgeräte zulassen
[9.8.7] Raumpufferung aktivieren
[9.8.8] Einstellung kW beschränken
Die Verkabelung des Smart Grid ist im Fall von Niederspannungskontakten wie
folgt:
X 5M 1
3 4 5 6 7 8
a
1 2
S 10 S S11S
a Drahtbrücke (werkseitig montiert). Wenn Sie auch ein Sicherheitsthermostat (Q4L)
anschließen, tauschen Sie die Drahtbrücke gegen die Kabel des
Sicherheitsthermostats aus.
S4S Smart Grid-Impulszähler
1
/S10S Smart Grid-Niederspannungskontakt 1
2
/S11S Smart Grid-Niederspannungskontakt 2
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 83]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
5 Seitenwand
2 Schließen Sie die Kabel wie folgt an:
9 10
S S 4
9 Elektroinstallation
|
"7.2.4 So öffnen Sie das
Referenzhandbuch für den Monteur
5
4
3
2
1
155
