Konstrukce a funkce
15
16

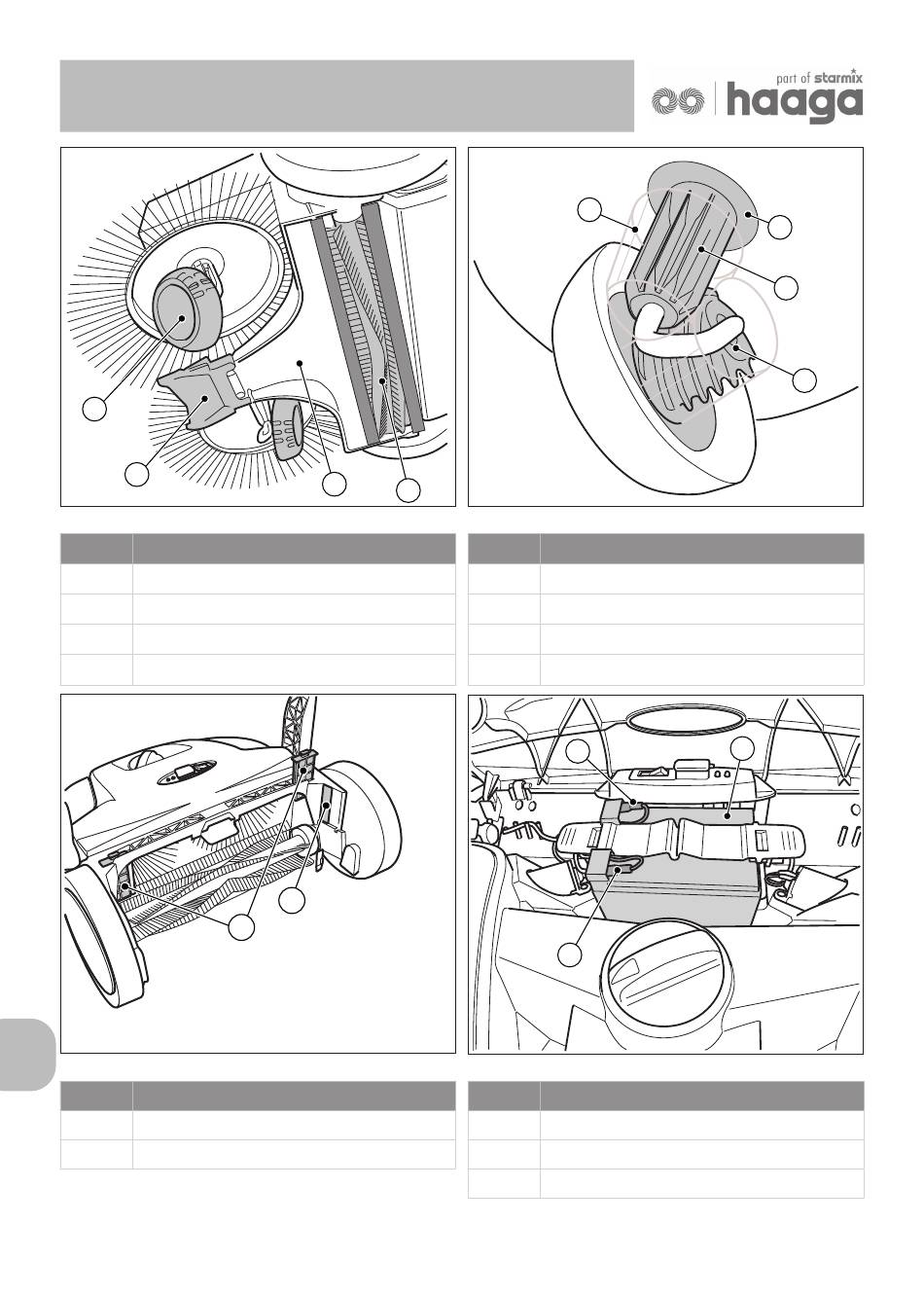

Obr. 2: Přehled součástí 2
pol. č. díl
14 zametací válec na jemné nečistoty
15 sešikmené kolečko
16 zametací nástavec
17 lopatka
CS
Obr. 3: Přehled součástí 3
pol. č. díl
18 prachový filtr
19 typový štítek
372
haaga 677 / 697 / 697 plus
17
14
19
18
23
Obr. 4: Přehled součástí 4
pol. č. díl
20 skříň spojky
21 ozubené pouzdro
22 ozubení sešikmeného kolečka
23 prostředky na ochranu převodovek
25
26
Obr. 5: Přehled součástí 5
pol. č. díl
24 baterie
25 připojovací kabel baterie (červený +)
26 připojovací kabel baterie (modrý -)
20
21
22
24
