Installation

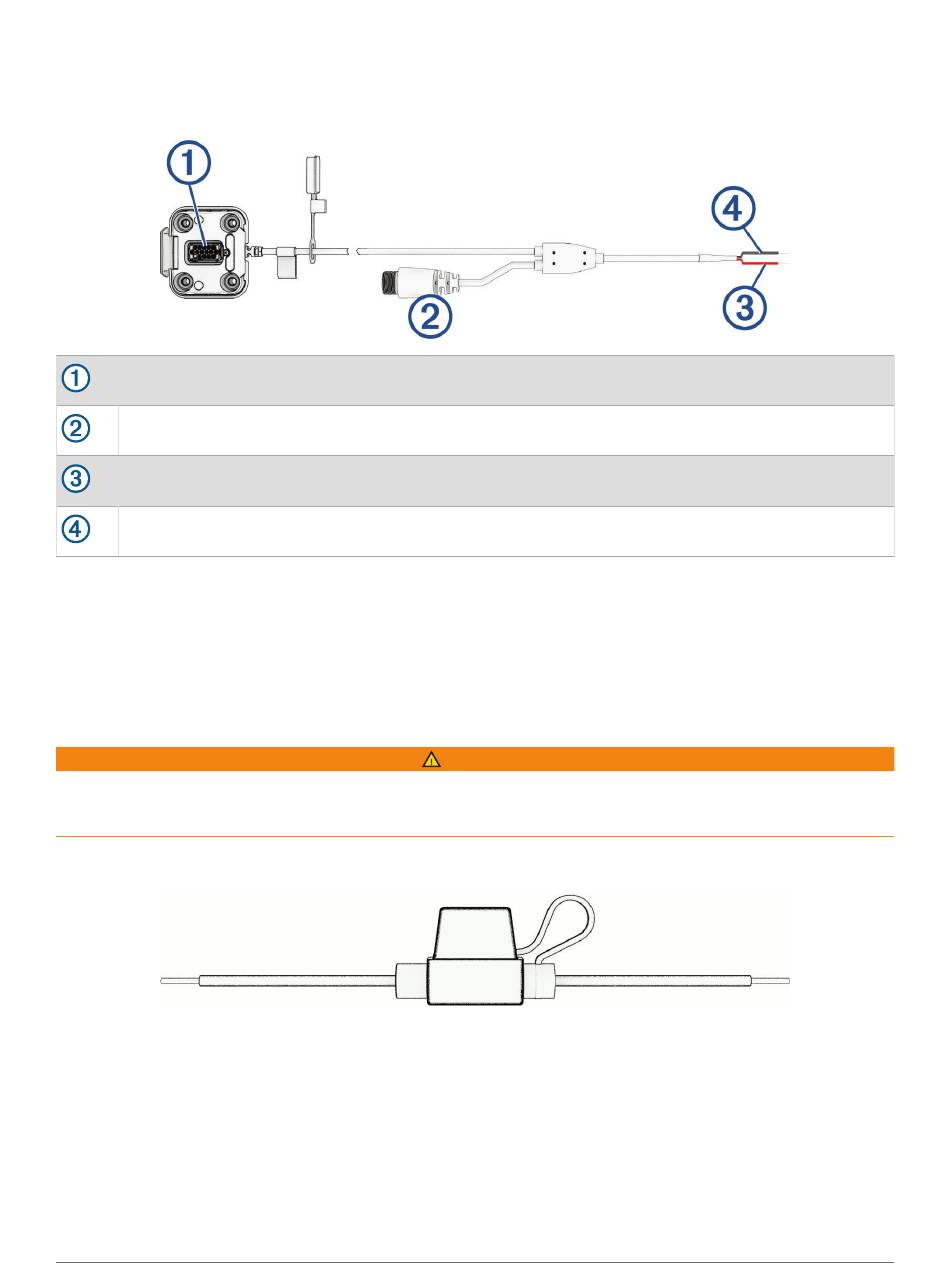

Übersicht über die Halterung mit Stromversorgung
Halterungsanschluss
Zubehöranschluss
12 bis 18 V Gleichspannung, Stromversorgung des Systems (rot)
Masse des Systems (schwarz)
Im Lieferumfang des Geräts sind zusätzliche Teile für weitere Installations- und Verkabelungsmöglichkeiten
enthalten.
Kabelschuhe: Verbinden Sie die Leitungen der Stromversorgung direkt mit der Batterie.
Kabelbinder: Befestigen Sie Kabel am Überrollkäfig oder am Lenker.
Leitungsinternes Sicherungskabel und Verbinder: Schützen Sie das Navigationsgerät vor Überstrom
(Leitungsinternes Sicherungskabel,
Leitungsinternes Sicherungskabel
Garmin
®
empfiehlt dringend, das leitungsinterne Sicherungskabel von einem Techniker installieren zu lassen, der
Erfahrung mit elektrischen Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels oder des leitungsinternen
Sicherungskabels kann Schäden an Fahrzeug oder Batterie sowie Verletzungen nach sich ziehen.
In vielen Fällen muss das mitgelieferte leitungsinterne Sicherungskabel am Netzkabel des Geräts installiert
werden, um das Tread 2 Navi vor Überstrom zu schützen.
• Sie müssen das mitgelieferte leitungsinterne Sicherungskabel installieren, wenn Sie das Netzkabel direkt mit
der Fahrzeugbatterie verbinden.
• Wenn Sie das Netzkabel mit einer Zusatzstromversorgung oder Sammelschiene verbinden, die bereits
über eine geeignete Sicherung oder Schutzbeschaltung verfügt, ist die Installation der mitgelieferten
leistungsinternen Sicherung nicht erforderlich.
• Wenn Sie das Sicherungskabel installieren, sollten Sie es mittels des mitgelieferten Verbinders mit der roten
Leitung der Systemstromversorgung verbinden.
2
Seite 2).
WARNUNG
Erste Schritte
