Anschluss von Sensoren
Das Display kann an vier 350Ω-Sensoren mit Schnellsteckverbindungen (beliebiges Steckerpaar)
angeschlossen werden.

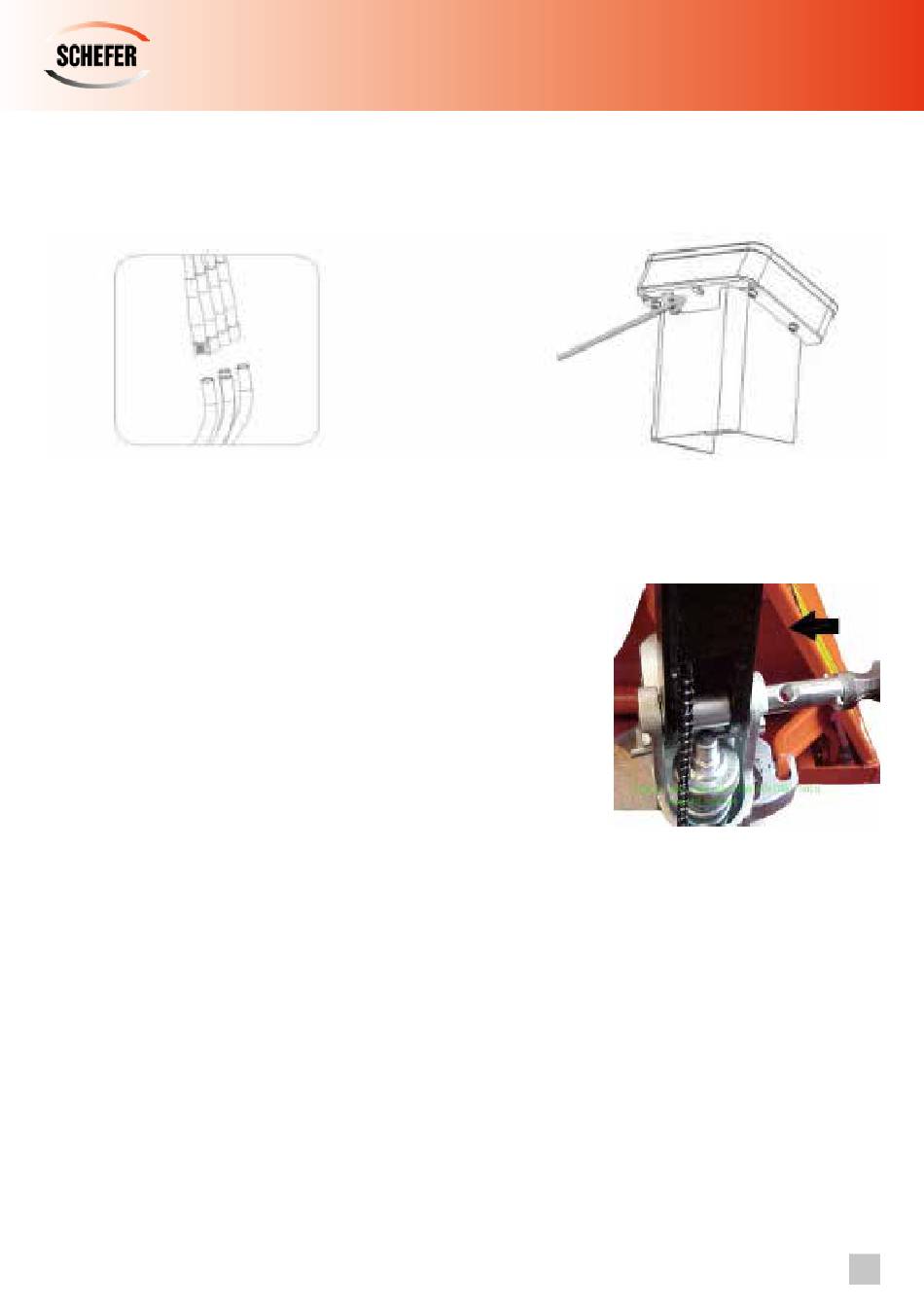

Sensoranschlußdiagramm
2.2. Montage der Deichsel an die Deichselaufnahme
2.2.1. Den Deichselbolzen von rechts nach links einführen und mit dem
Spannstift sichern (siehe Abbildung 1).
2.2.2. Bringen Sie den Funktionshebel (G117) in die neutrale Position und
führen Sie die Ablasskette durch das Loch des Deichselbolzens.
2.2.3. Drücken Sie die Deichsel (G110) nach unten und entfernen Sie den
Sicherungsstift.
2.2.4. Bringen Sie den Funktionshebel (G117) in die Hebeposition.
Führen Sie nun die Ablasskette in den Umlenkhebel seitlich ein.
Jetzt alle Funktionen testen und falls nötig, seitlich mit der Einstell-
schraube noch etwas positionieren.
2.3 Einstellen der Auslösevorrichtung
An der Deichsel des Gabelhubwagens befindet sich der Funktionshebel (G117) mit drei Positionen:
Hebeposition - Ziehen Sie den Funktionshebel nach oben
Neutrale Position - Stellen Sie den Funktionshebel in die mittlere Position
Untere Position - Drücken Sie den Funktionshebel nach unten.
Die drei Positionen des Funktionshebels wurden vor der Auslieferung eingestellt. Sollten sich aus
unerwarteten Gründen Änderungen ergeben, nehmen Sie die Einstellung gemäß den folgenden
Anweisungen vor:
08/2024
Original-Betriebs- und Wartungsanleitung
Gabelhubwagen Eco mit Waage
Ladebuchse Batterie
Schaltplan Netzstecker
Abbildung 1)
