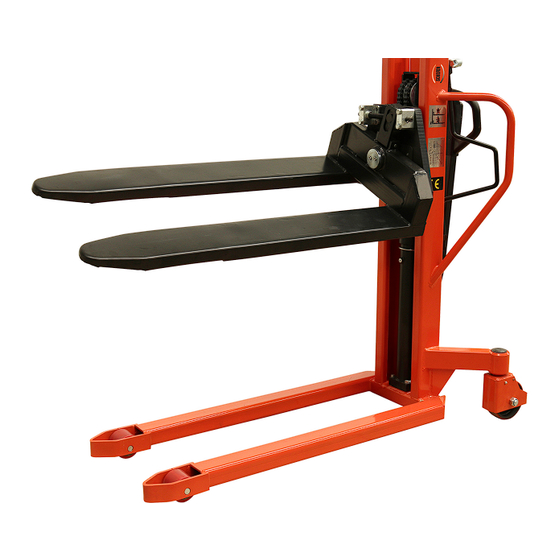

- Seite 1 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Hochhubwagen HHWS Original-Betriebs- und Wartungsanleitung Für Hochhubwagen HHWS w.schefer-deutschland.de Typ 1104004HHWS www.schefer-deutschland.de 06/2019...
-
Seite 2: Gewährleistung
Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Gewährleistung Werter Kunde! Mit dem Hochhubwagen HHWS steht Ihnen ein Die Gewährleistung schließt Material- und Montagefehler an Teilen ein, die sich bei der Prüfung durch den Hersteller als zuverlässiges, technisch ausgereiftes Gerät zur Verfügung, dessen Konzept bis ins Detail stimmt. Wirtschaftlichkeit, falsch oder für den normalen Gebrauch als unzureichend erwiesen haben und innerhalb der Gewährleistungszeit von Vielseitigkeit und Bedienerfreundlichkeit –... - Seite 3 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Bestimmungsgemäßer Gebrauch Unfallverhütungsvorschriften Den Hochhubwagen HHWS bestimmungs- und ordnungsgemäß Der Hochhubwagen HHWS ist ein handbetriebenes Flurförderzeug und dient zum manuellen Heben und Senken verwenden und betreiben. und zum manuellen Verfahren von Lasten. Es sind jeweils die im Einsatzland gültigen Vorschriften zu Der Einsatz des Gerätes setzt waagerechten, ebenen und beachten.
-
Seite 4: Abmessungen Und Technische Daten
Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Abmessungen und technische Daten Hochhubwagen HHWS 1104004HHWS Artikel 1104004HHWS Tragfähigkeit, kg: Neigung: 20° links/rechts Max. Gabelhöhe, mm: Min. Gabelhöh, mm: e , mm: Gabellänge, mm: 1150 Gabelbreite, mm: Gabeltragbreite: Gesamthöhe, mm: 1325 Gesamtbreite, mm: Gesamtlänge, mm: 1640 Lenkrolle, mm X: 150x50 P... - Seite 5 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Fahren mit Last Aufnehmen der Last Der Hochhubwagen HHWS ist für den Einsatz auf ebenen Vergewissern Sie sich, dass die Last die Tragfähigkeit des Flächen bzw. Boden ausgelegt und darf nicht an Steigungen Hochhubwagen HHWS nicht übersteigt. und Gefällen eingesetzt werden.
- Seite 6 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Vermeiden von Überlast! Hinweis: Der Lastschwerpunkt und die Gewichtslast stehen im umgekehrten Verhältnis. Das heißt, bei höherer Last verringert sich der Lastenschwerpunkt (Abb.1) Bitte beachten Sie diese Vorschrift genau. Überschreiten Sie niemals diese Vorschrift, da das Gewicht und der Lastschwerpunkt die Beständigkeit der Gabel beeinflussen können.
-
Seite 7: Einstellen Der Hubkette
Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Einstellen der Hubkette Hydraulikanlage Die Kettenlänge ist durch Anziehen der Spannmutter so Die Hydraulikanlage besteht im wesentlichen aus einem einzustellen, dass die Lastkette bei ganz abgesenkten Hydraulikaggregat mit angebautem Ablassventil, einem Gabeln straff gespannt ist. Sicherheitsventil, sowie einem Hubzylinder mit Nach dem Spannen sind die beiden Muttern zu kontern. - Seite 8 Hydraulikölwechsel durchführen (verbrauchte Druckflüssigkeit abpumpen, neue Druckflüssigkeit einfüllen) Hydraulikzylinder entlüften! z.B. durch den Schefer Kundendienst Die Lebensdauer des Hochhubwagen HHWS ist Unter normalen Bedingungen benötigt der HHWS keine begrenzt, verschlissene Teile müssen rechtzeitig Schmierung (außer des Lagers der Neigevorrichtung). Alle erneuert werden.
-
Seite 9: Betriebsstörungen Und Deren Ursachen
Gabeln neigen sich seitlich schwer Lager der Neigevorrichtung ist Lager austauschen. oder gar nicht. beschädigt. Drehachse und Buchse austauschen. Drehachse ist verschlissen und blockiert. Sollten sich die Störungen gemäß obiger Tabelle nicht beseitigen lassen, wenden Sie sich bitte an den Schefer Kundendienst. 06/2019... - Seite 10 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteilezeichnung Hydraulik 06/2019...
- Seite 11 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteileliste Hydraulik Beschreibung Teile-Nr. Menge Teile-Nr. Beschreibung Menge 5900 Hydraulikaggregat 1154A Pumpzylinder 5901 Stange 1155A Dichtring 5902 Rahmen Schraube Dichtring (Staub) 1101 Kupferscheibe 1102 Zylinder Feder 1103 O-Ring Druckstange 1104 O-Ring Stahlkugel 1105 Dichtring 115Q...
- Seite 12 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteilezeichnung Rahmengestell 06/2019...
- Seite 13 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteileliste Rahmengestell Menge Teile-Nr. Teile-Nr. Beschreibung Menge Beschreibung F5901 Federstift F1114 Trennscheibe F5902 Lastrollenachse F1115 Lenkradhalterung F5903 Lager F1116 Kontermutter F5904 Trennscheibe F1117 Sechskantmutter F5905 Rahmenkonstruktion F1118 Bremssteuerung F5906 Schraube U-Typ F1119 Lenkradachse F5907 Unterlegscheibe...
- Seite 14 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteilezeichnung Chassis Ersatzteileliste Chassis Beschreibung Menge Beschreibung Menge F5919 Einstellschraube F5932 Lager F5920 Schlitten Stift F5933 F5921 Gleitpad F5934 Unterlegscheibe F5922 Exzenterachse F5935 Bolzen F5923 Plastikscheibe F5936 Befestigungsblock F5924 Schraube F5937 Gabeln F5925 Laufwagenhalterung F5938 Schraube...
- Seite 15 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Ersatzteile Hochhubwagen HHWS Ersatzteilezeichnung Deichsel Ersatzteileliste Deichsel Teile- Beschreibung Menge Teile-Nr. Beschreibung Menge H59 01 Steuerung H1109 Haltering H5902 Stahldraht H1110 Buchse H5903 Achse H102 Federstift H5904 Federstift H103 Spatenplatte H5905 Kette H104 Federstift H5906 Führungsstange H105 Federstift...
-
Seite 16: Eg-Konformitätserklärung
EG-Maschinenrichtlinie 2006/42/EG Angewendete harmonisierte Normen, insbesondere: DIN EN ISO 3691-5: 2014-07 Angewendete nationale Normen und technische Spezifikationen, insbesondere: DGUV-V68 Bevollmächtigte für die Technische Dokumentation: Fr. Rosemarie Schuster Schefer Mietstapler GmbH Winterbruckenweg 36 D-86316 Friedberg/ Derching Januar 2019 Markus Schmied (Datum/Unterschrift/Firmenstempel) Geschäftsleitung... -
Seite 17: Wiederkehrende Prüfungen
Prüfung vor der ersten Inbetriebnahme: durch: Firmenstempel Sachverständiger / Sachkundiger Wiederkehrende Prüfungen Unterschrift des Prüfdatum Befund Mangel behoben Sachkundigen / Sachverständigen durch Winterbruckenweg 36 • 86316 Derching • Tel. +49821 567 49-0 • Fax +49821 567 49-33 20 Schefer Mietstapler GmbH • 06/2019... - Seite 18 Original-Betriebs- und Wartungsanleitung Hochhubwagen HHWS Beratung • Reparaturservice • Wartungsservice • Ersatzteilservice Haus Derching Tel. +49821 567 49-0 Schefer Mietstapler GmbH Fax +49821 567 49-33 20 Winterbruckenweg 36 www.schefer-deutschland.de 86316 Derching Verkauf von Hebezeugen und Fördergeräten Haus Garching Tel. +4989 149 901-0...
