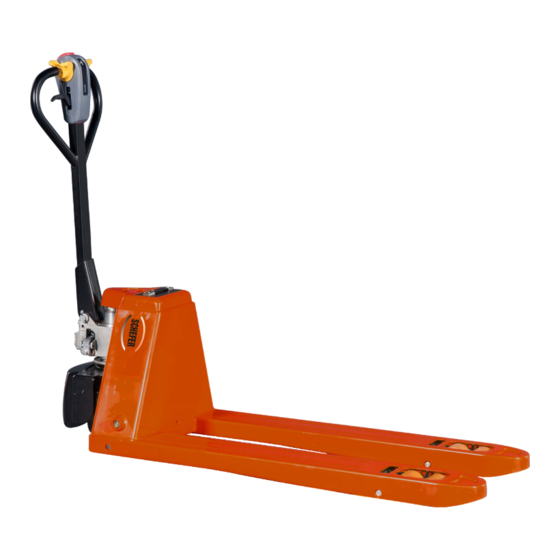

Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi
Original-Betriebs- und Wartungsanleitung für den
Gabelhubwagen semi-elektrisch EHW 18 Eco Semi
02/2020
Original-Betriebs- und Wartungsanleitung
Gabelhubwagen semi-elektrisch EHW 18 Eco Semi
Type 1103095SE18N
www.schefer-deutschland.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schefer EHW 18 Eco Semi
Inhaltszusammenfassung für Schefer EHW 18 Eco Semi
- Seite 1 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Original-Betriebs- und Wartungsanleitung für den Gabelhubwagen semi-elektrisch EHW 18 Eco Semi Original-Betriebs- und Wartungsanleitung Gabelhubwagen semi-elektrisch EHW 18 Eco Semi Type 1103095SE18N www.schefer-deutschland.de 02/2020...
- Seite 2 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi VORWORT Vielen Dank, dass Sie sich für unseren Palettenhubwagen entschieden haben. Dieses Handbuch befasst sich mit der Verwendung, dem Betrieb und der Wartung des Gabelhubwagens EHW18 Eco Semi 1103095SE18N. Die für den Betrieb des Hubwagens verantwortliche Person muss das Handbuch vor der ersten Verwendung des Hubwagens sorgfältig durchlesen.
- Seite 3 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi KORREKTE NUTZUNG UND ANWENDUNG Die „Richtlinien für die korrekte Nutzung und Anwendung industrieller Fahrzeuge“ (VDMA) sind im Lieferumfang des Hubwagens enthalten. Diese Richtlinien sind Teil dieser Bedienungsanleitung und müssen beachtet werden. Die nationalen Regelungen sind uneingeschränkt gültig.
- Seite 4 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Beschreibung des Hubwagens Anwendung Der Hubwagen ist für den Transport von Waren auf ebener Fläche ausgelegt. Er kann Paletten mit offener Unterseite oder diagonalen Streben anheben, ebenso wie Rollkäfige, die über den Bereich der Lastrollen hinausragen. Der Hubwagen ist für den Einsatz bei einer Umgebungstemperatur zwischen 5 °C und 40 °C ausgelegt.
- Seite 5 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Deichselkopf/ Steuerelemente Element Steuerung/Anzeige Funktion Steuert Fahrgeschwindigkeit und Bewegungsschalter Richtung (Vorwärts/ Rückwärts) Lässt ein Warnsignal ertönen Taste Signalhorn Erzwingt das Rückwärtsfahren zum Sicherheitstaste Schutz des Anwenders. Anzeige Leistung und Zeigt die verbleibenden Fehlercode Betriebsstunden und Fehlercode an Anzeige Leistung &...
- Seite 6 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Deichsel Installation 1. Passen Sie die Löcher der Deichsel (1) und des Hydrauliksystems an. 2. Setzten Sie die Deichselbolzen in die Löcher an beiden Seiten des Pumpengehäuses ein. Vergewissern Sie sich, dass diese fest sitzen. 3.
- Seite 7 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Anleitung Kabelbaumführung: 02/2020...
-
Seite 8: Technische Daten
Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Technische Daten Artikel 1103095SE18N Tragfähigkeit, kg 1800 Lastschwerpunkt, mm Einschlagwinkel Deichsel, ° 85° Gewicht (mit Batterie), kg Gabelbreite, mm Gabellänge, mm 1150 Antriebsrad X, mm 140x55 P Gabelrollen Y, mm 80x70 P, tandem Räderzahl 1X, 4Y Hub, mm... - Seite 9 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Transport und Inbetriebnahme Transportieren, Beladen und Entladen 1. Die Transportmittel müssen das Gewicht des Gabelhubwagens tragen können. 2. Die Kapazität der Transporters muss größer sein als das Bruttogewicht des Hubwagens (mit Batterie und Palettengewicht). 3.
-
Seite 10: Betrieb
Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Betrieb Sicherheitsbestimmungen für den Betrieb von Palettenhubwagen Bediener-Autorisierung: Der Hubwagen darf nur von entsprechend geschultem Personal bedient werden. Der Bediener muss den Test der Betriebsfähigkeit und des Notfallverhaltens bestanden haben und muss zur Anwendung autorisiert sein Rechte, Pflichten und Aufgaben des Bedieners: Der Bediener muss über seine Pflichten und Aufgaben informiert und in der Bedienung des Hubwagens unterwiesen werden. - Seite 11 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Fahren Bringen Sie den Steuerhebel in den Bewegungsbereich (M). Betätigen Sie den Bewegungsschalter, um die Fahrgeschwindigkeit und die gewünschte Richtung (vorwärts/rückwärts) zu steuern. Lenken • Bewegen Sie den Steuerhebel nach links oder rechts. Bremsung Not-Aus-Taster: Wenn Sie diesen Taster drücken, werden alle elektrischen Funktionen deaktiviert und der Hubwagen bremst automatisch.
- Seite 12 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Warnung! Vor dem Anheben einer Last muss der Bediener sicherstellen, dass diese korrekt erfasst wurde und dass sie die Hubkapazität des Hubwagens nicht überschreitet. Heben Sie Lasten nicht in einem schrägen Winkel an. Drücken Sie den Hebel nach unten auf Pos.3.
-
Seite 13: Installation Und Handhabung
Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Batterie Lithium-Batterie Typ: Lithium Ionen Spannung: 48V Kapazität: 10Ah Lebensdauer: ca. 600 Lade- und Entladezyklen Ladetemperatur: 0°- 40°C Entladetemperatur: 0°- 40°C Lagerungstemperatur: 0°- 40°C Betriebsumgebung / Kapazität 55 ℃ ≥ 95% 25 ℃ ≥ 100% -10 ℃... -
Seite 14: Notwendige Sicherheitsausrüstung
Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Verhalten im Notfall Feuer Wenn Rauch oder Feuer aus der Batterie oder aus dem Gerät entweichen, verlassen Sie bitte sofort die Stelle. Demontage oder nicht autorisierte Reparaturen sind strengstens untersagt. Bitte wenden Sie sich so schnell wie möglich an unser Unternehmen oder an den autorisierten Händler, um technische Unterstützung zu erhalten. - Seite 15 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi LCD-Fehlerbehebung (Deichsel-LCD-Anzeige) Wenn die Steuerung einen Fehler erkennt, funktioniert das Flurförderzeug nicht mehr. LСD gibt Fehleridentifikationscodes an. Das LСD verwendet einen zweistelligen Code. Zwei kurz blinkende und ein langes Intervall bedeuten 11, zwei kurz blinkende, ein kurz blinkendes und ein langes Intervall bedeuten 21 usw.
-
Seite 16: Betriebsstoffe / Schmierstoffempfehlung
Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Wartungsintervall ● Checkliste für die Wartung ● Bremse Prüfen Sie den Luftspalt der Magnetbremse. Prüfen Sie die Instrumente, die Anzeigen und Elektrik ● die Steuerschalter. Prüfen Sie die Warn- und Sicherheitsvorrichtung. ● Stellen Sie sicher, dass die Kabelverbindungen sicher ●... - Seite 17 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Störungen und Fehlerbehebung Dieses Kapitel unterstützt den Bediener bei der Identifizierung und Behebung grundlegender Fehler und Störungen aufgrund von nicht ordnungsgemäßem Betrieb. Gehen Sie bei der Fehlersuche in der Reihenfolge vor, die in der Tabelle vorgegeben wird. Fehler Mögliche Ursache Maßnahme...
- Seite 18 02/2020...
- Seite 19 02/2020...
-
Seite 20: Eg-Konformitätserklärung
EN ISO 12100:2010; EN ISO 3691‐1: 2015/AC:2016; EN 16307‐1:2013+A1:2015; EN 1175‐1:1998+A1:2010; EN 13059:2002+A1:2008; EN 12053:2001+A1:2008 Angewendete nationale Normen und technische Spezifikationen insbesondere DGUV V68 DGUV V3 entspricht. Schefer Mietstapler GmbH Winterbruckenweg 36 86316 Friedberg- Derching Januar 2020 Markus Schmied (Datum /Unterschrift /Firmenstempel) Geschäftsleitung... -
Seite 21: Wiederkehrende Prüfungen
Prüfung vor der ersten Inbetriebnahme: durch: Firmenstempel Sachverständiger / Sachkundiger Wiederkehrende Prüfungen Unterschrift des Prüfdatum Befund Mangel behoben Sachkundigen / Sachverständigen durch Schefer Mietstapler GmbH • Winterbruckenweg 36 • 86316 Derching • Tel. +49821 567 49-0 • Fax +49821 567 49-33 20 02/2020... - Seite 22 Original-Betriebs- und Wartungsanleitung Gabelhubwagen EHW18 Eco Semi Beratung • Reparaturservice • Wartungsservice • Ersatzteilservice Haus Derching Tel. +49821 567 49-0 Schefer Mietstapler GmbH Fax +49821 567 49-33 20 Winterbruckenweg 36 www.schefer-deutschland.de 86316 Derching Verkauf von Hebezeugen und Fördergeräten Haus Garching Tel.
