Installation
7. Wiederholung der Schritte 5 und 6 entsprechend der Anzahl parallel zu
verschaltender Batteriesysteme
Die sun powerpack premium Service Software informiert den Nutzer anschließend, ob das
System erfolgreich konfiguriert wurde.
WARNUNG!
Sobald eine Batterieanschlussleitung an einem der Speichersysteme angeschlossen ist, liegt die
Batteriespannung über das Parallel Switching Kit an allen dort angeschlossenen
Batterieanschlussleitungen an. Die Kontakte in den Steckern der Anschlussleitungen dürfen
daher unter keinen Umständen kurzgeschlossen werden. Im Falle eines Kurzschlusses fließt ein
sehr hoher Strom der zu Verbrennungen führen kann.
Hinweis:
Am Ende der Konfiguration hat jeder Batteriespeicher eine eindeutige Identifikationsnummer
beginnend bei „1" (bis max. „4").
6.7.

Inbetriebnahme

Hinweis:
Trennen Sie vor Inbetriebnahme der (des) Batteriewechselrichter(s) den Schnittstellenadapter
von der Service-Schnittstelle am Batteriesystem.
Schalten Sie den / die Batteriewechselrichter ein (siehe hierzu Vorgaben des Herstellers).
Bei erfolgreicher Montage wird in den Anzeigeeinheiten der Batteriesysteme der jeweils
aktuelle Ladezustand in Prozent und die momentane Lade- bzw. Entladeleistung angezeigt
(siehe Abbildung 9). Im Ladebetrieb zeigt der Pfeil in Richtung des Batteriesymbols. Im
Entladebetrieb zeigt der Pfeil vom Batteriesymbol weg. Die Installation ist nun erfolgreich
abgeschlossen.
Hinweis:
Konfigurieren Sie den/ die Batteriewechselrichter entsprechend der Angaben des Herstellers.

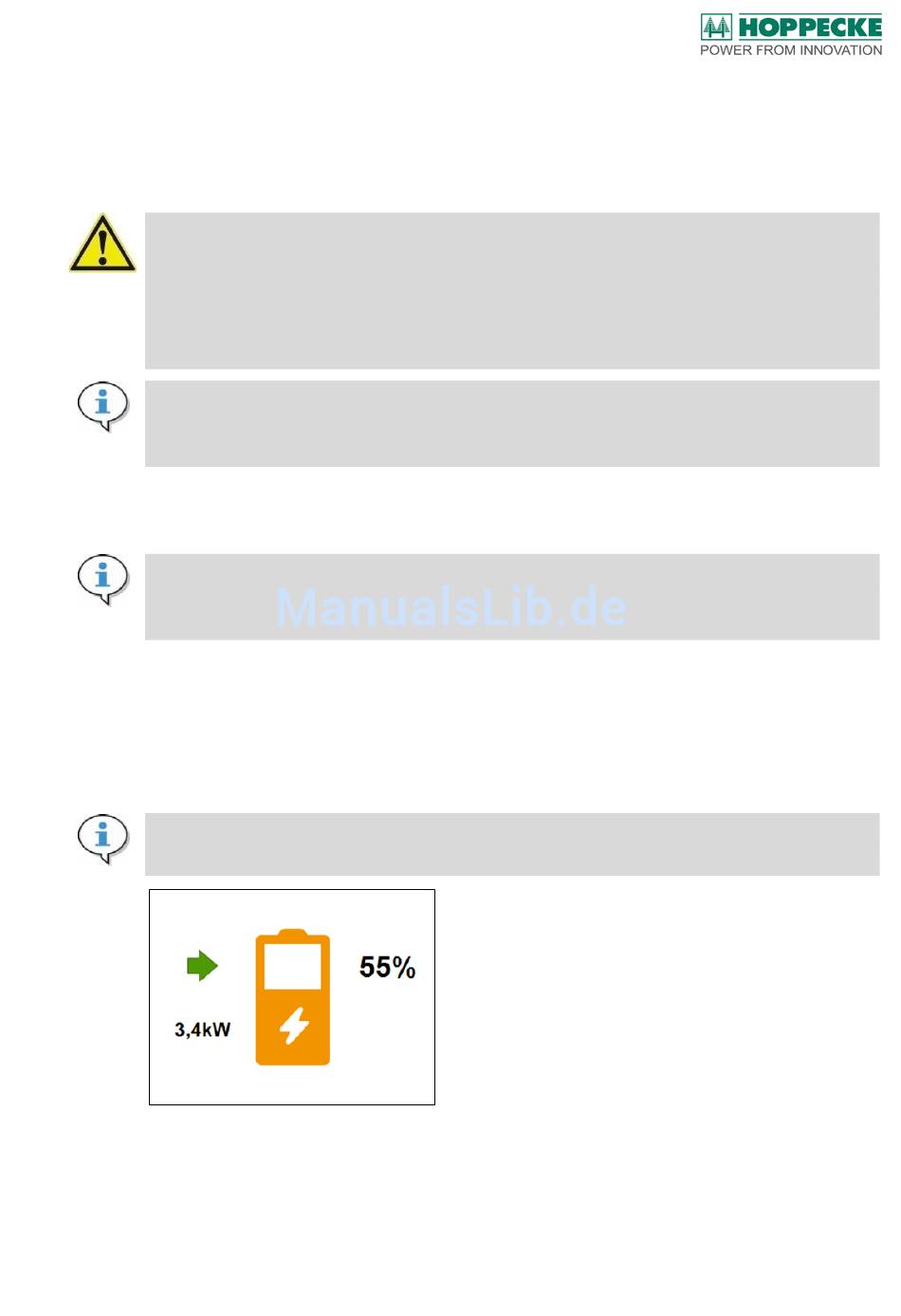

Abbildung 9: Anzeigeeinheit (Beispiel für Standardanzeige)
