Installation
6.2.

Befestigung Anschlussleitung zum Batteriewechselrichter

WARNUNG!
Um Kurzschlüsse zu vermeiden, dürfen die DC-Anschlussleitungen während der Befestigung an
den Stromschienen des Parallel Switching Kit nicht am Batteriesystem bzw. am
Batteriewechselrichter angeschlossen sein. Bei Erweiterung bestehender Anlagen sind vorher
die DC-Anschlussleitungen am Batteriespeicher (Anschlussstecker auf der Oberseite) zu
trennen. Anschließend am Batteriewechselrichter entsprechend der Vorgaben des Herstellers die
DC-Anschlussleitung trennen.
1. Befestigen Sie die DC-Anschlussleitungen für den Anschluss an den / die
Batteriewechselrichter an den zugehörigen Stromschienen. Die
Schraubverbindungen müssen mit einem Drehmoment von 15 Nm angezogen
werden (siehe Abbildung 4).
2. Setzen Sie in die nicht benötigten Kabeldurchführungen die mitgelieferten
Blindstopfen ein.
BA_Parallel_Switching_Kit
Nr. Beschreibung
1 Anschlussschrauben Batteriewechselrichter Plus
2 Anschlussschrauben Batteriewechselrichter Minus

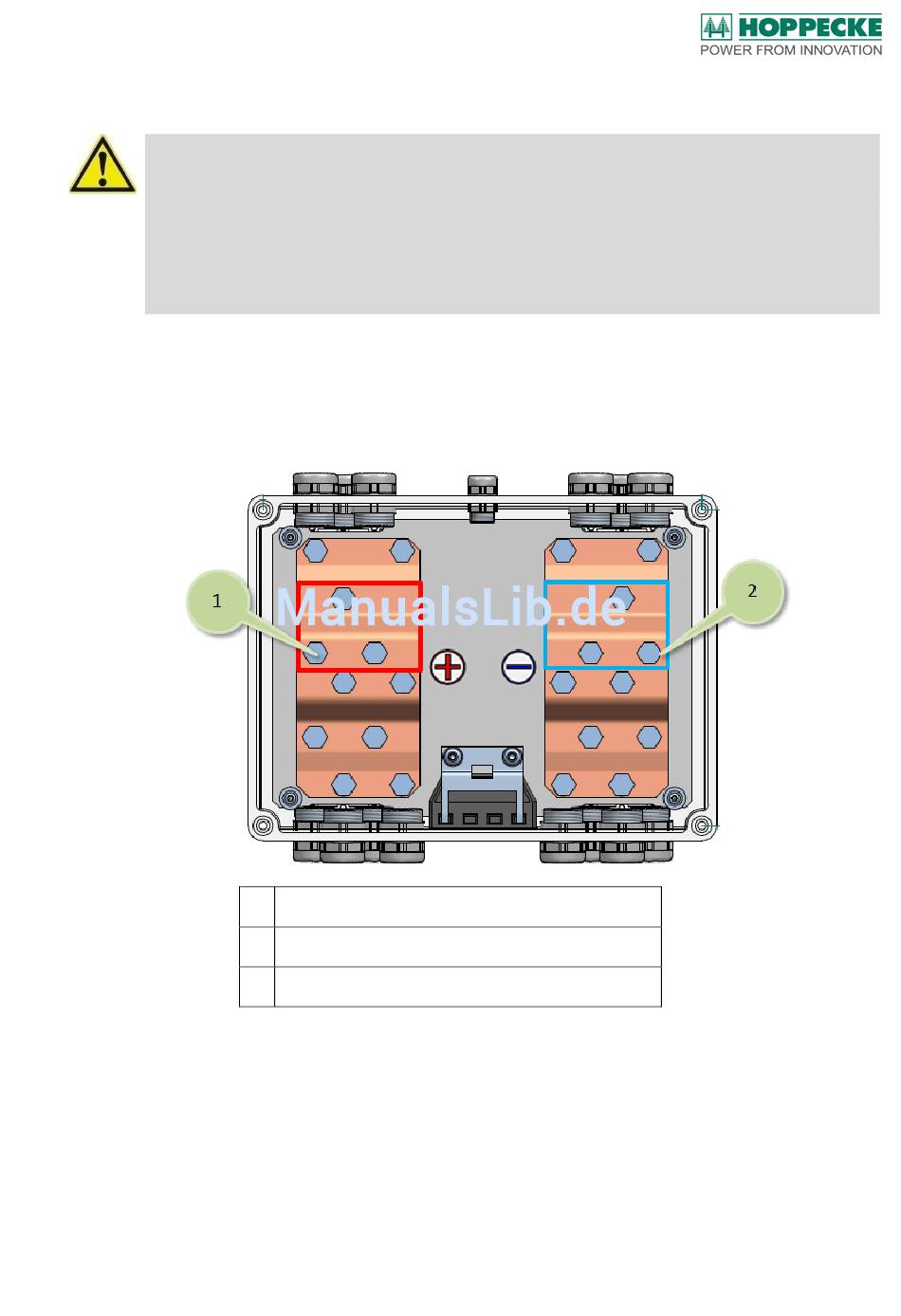

Abbildung 4: Befestigung Anschlussleitungen Batteriewechselrichter
