Inhaltszusammenfassung für HOPPECKE Parallel Switching Kit

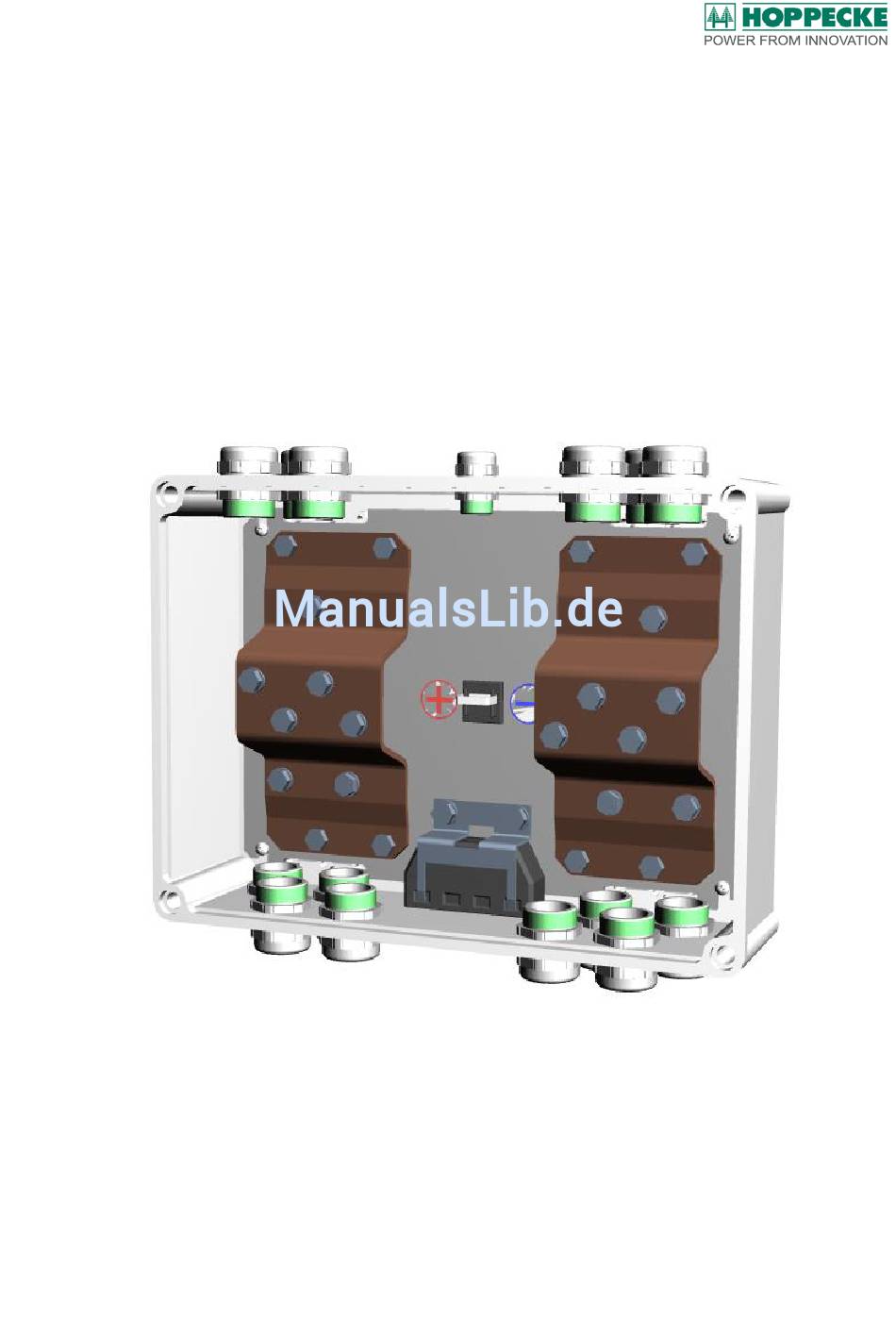

- Seite 1 Betriebsanleitung Parallel Switching Kit für sun | powerpack premium...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Bevor Sie an dem Parallel Switching Kit oder dessen Bestandteilen arbeiten, lesen Sie die zugehörigen Dokumentationen aufmerksam. Inhaltliche Änderungen dieser Dokumentation behalten wir uns vor. Unsere Produkte werden ständig weiterentwickelt.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung 3.3. Pflichten des Betreibers 3.4. Arbeitssicherheit 3.4.1. Personal und Qualifikation 3.4.2. Persönliche Schutzausrüstung PARALLEL SWITCHING KIT FÜR SUN | POWERPACK PREMIUM 4.1. Anschluss an Wechselrichter SMA Sunny Island VORBEREITUNGEN FÜR DIE INSTALLATION 5.1. Montageort 5.2. Werkzeug und Ausrüstung INSTALLATION 6.1. -
Seite 4: Zielgruppe
Zielgruppe Zielgruppe Diese Betriebsanleitung richtet sich an Händler, Elektrofachkräfte und Endbenutzer. Sie beschreibt die Installation des Parallel Switching Kit für das Batteriesystem sun | powerpack premium. Die Installation des Parallel Switching Kits darf nur durch Elektrofachkräfte durchgeführt werden. Beachten Sie beim Umgang mit der Batterieanlage sun | powerpack premium sowie ihren Bestandteilen die in der zugehörigen Betriebsanleitung aufgeführten Sicherheitshinweise. -
Seite 5: Darstellungsmittel
Darstellungsmittel Darstellungsmittel In dieser Bedienungs- und Wartungsanleitung werden folgende Symbole und Signalwörter verwendet: GEFAHR! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. WARNUNG! Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko, die Tod oder schwere Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 3.1. Allgemeine Sicherheitsinformationen GEFAHR! Metallteile der Batterien stehen immer unter Spannung. Batterien nicht kurzschließen! Im Falle eines Kurzschlusses können sehr hohe Ströme fließen und Verbrennungen verursachen. Bei Berührung leitender Teile kann es zu Herzrhythmusstörung und Schock kommen. Seien Sie bei allen Arbeiten an dem Batteriesystem sehr vorsichtig, um schwere Verletzungen durch elektrischen Schlag und Verbrennungen zu vermeiden. -
Seite 7: Bestimmungsgemäße Verwendung
Sicherheitshinweise 3.2. Bestimmungsgemäße Verwendung Das Parallel Switching Kit darf ausschließlich für die Parallelschaltung von zwei bis maximal vier HOPPECKE sun | powerpack premium Batteriesystemen verwendet werden. Die Montage und elektrische Verschaltung erfolgen am Einsatzort. GEFAHR! Die nicht bestimmungsgemäße Verwendung des Parallel Switching Kits kann zu Personen- und Sachschäden führen. -
Seite 8: Personal Und Qualifikation
Sie Fragen zu dieser Dokumentation haben. es örtliche Vorschriften und Bestimmungen gibt, die von dieser Dokumentation nicht abgedeckt werden oder ihr widersprechen. 3.4.2. Persönliche Schutzausrüstung Tragen Sie bei Arbeiten am Parallel Switching Kit und seinen Bestandteilen immer die folgende Schutzausrüstung, Verletzungen verhindern... -
Seite 9: Parallel Switching Kit Für Sun | Powerpack Premium

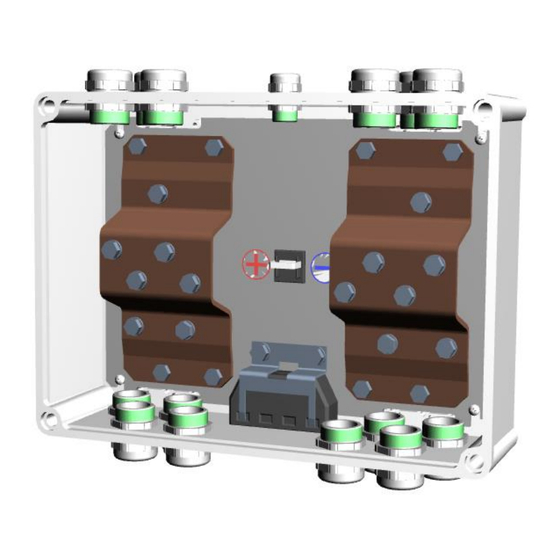

Parallel Switching Kit für sun | powerpack premium Parallel Switching Kit für sun | powerpack premium Das Parallel Switching Kit wird für die Parallelschaltung von zwei bis max. vier sun | powerpack premium Speichersystemen benötigt. Die wesentlichen Bestandteile des Systems sind in Abbildung 1 dargestellt. - Seite 10 Parallel Switching Kit für sun | powerpack premium Der prinzipielle Aufbau einer Parallelschaltung ist nachfolgender Abbildung zu entnehmen (siehe Abbildung 2). Nr. Beschreibung Batteriewechselrichter (1 x Master und bis zu 2 x Slave) Anschlussleitung DC + zum Batteriewechselrichter Anschlussleitung DC - zum Batteriewechselrichter Kommunikationsleitung zum „Master“-Batteriewechselrichter...
-
Seite 11: Anschluss An Wechselrichter Sma Sunny Island
Parallel Switching Kit für sun | powerpack premium Hinweis: Für den Parallelbetrieb von zwei bis maximal vier sun | powerpack premium Systemen müssen die einzelnen Speichersysteme konfiguriert werden. Dabei wird jedem Speichersystem eine eindeutige Identifikationsnummer zugewiesen. Damit diese Konfiguration durchgeführt werden kann, muss die Software im Batterie-Management-System (BMS) >= V33020000 sein. -
Seite 12: Vorbereitungen Für Die Installation
Hauswirtschafts- oder Kellerraum). Der Montageort muss vibrationsfrei sein. Hinweis: Der Montageort für das Parallel Switching Kit muss so gewählt sein, dass die Kabellänge von den Batteriespeichern zum Parallel Switching Kit und von dort zu dem (den) Wechselrichter(n) möglichst gering ist. Auf jeden Fall muss die insgesamt max. zulässige Kabellänge des verwendeten Batteriewechselrichters eingehalten werden. -
Seite 13: Installation
In den nachfolgenden Abschnitten dieses Kapitels wird die Montage des Parallel Switching Kit beschrieben. 6.1. Montage des Gehäuse Befestigen Sie das Gehäuse des Parallel Switching Kit am gewählten Montageort (siehe Lochabstände für Wandmontage in Abbildung 3, Maßangaben in mm). Abbildung 3: Lochabstände für Wandmontage BA_Parallel_Switching_Kit... -
Seite 14: Befestigung Anschlussleitung Zum Batteriewechselrichter
WARNUNG! Um Kurzschlüsse zu vermeiden, dürfen die DC-Anschlussleitungen während der Befestigung an den Stromschienen des Parallel Switching Kit nicht am Batteriesystem bzw. am Batteriewechselrichter angeschlossen sein. Bei Erweiterung bestehender Anlagen sind vorher die DC-Anschlussleitungen am Batteriespeicher (Anschlussstecker auf der Oberseite) zu trennen. -
Seite 15: Befestigung Anschlussleitung Zum Batteriespeicher
Drehmoment von 15 Nm angezogen werden (siehe Abbildung 5). Nr. Beschreibung Anschlussschrauben Batteriespeicher Plus Anschlussschrauben Batteriespeicher Minus Abbildung 5: Befestigung Anschlussleitungen Batterie 2. Setzen Sie in die nicht benötigten Kabeldurchführungen die mitgelieferten Blindstopfen ein. 3. Befestigen Sie den Deckel des Parallel Switching Kit BA_Parallel_Switching_Kit V1.1 (16.12.2015) 6140203029... -
Seite 16: Kommunikationsleitungen Anschließen
Installation 6.4. Kommunikationsleitungen anschließen 1. Schließen Sie die Kommunikationsleitungen der Batteriespeicher an den dafür vorgesehenen Anschlussbuchsen des Parallel Switching Kit an (siehe Abbildung 6). Nr. Beschreibung Anschlussbuchsen für Kommunikationsleitungen zum (zu) Batteriesystem(en) Abbildung 6: Anschluss Kommunikationsleitungen zu Batteriesystem(en) 2. Führen Sie die Kommunikationsleitung zum Batteriewechselrichter (Master) und schließen Sie die Leitung dort entsprechend der Vorgaben des Herstellers an. -
Seite 17: Konfiguration Und Anschluss Der Batteriespeicher
Dabei wird jedem einzelnen Batteriesystem eine eindeutige Identifikationsnummer (ID) zugewiesen. Für die Konfiguration wird ein Schnittstellenadapter von USB auf CAN-Bus und eine PC- basierte Konfigurationssoftware benötigt (HOPPECKE Zubehörkomponenten erhältlich für Installateure und Service). Nach Installation der sun powerpack premium Service Software sind folgende Schritte durchzuführen: 1. -
Seite 18: Inbetriebnahme
WARNUNG! Sobald eine Batterieanschlussleitung an einem der Speichersysteme angeschlossen ist, liegt die Batteriespannung über das Parallel Switching Kit an allen dort angeschlossenen Batterieanschlussleitungen an. Die Kontakte in den Steckern der Anschlussleitungen dürfen daher unter keinen Umständen kurzgeschlossen werden. Im Falle eines Kurzschlusses fließt ein sehr hoher Strom der zu Verbrennungen führen kann. -
Seite 19: Wartung, Pflege Und Reinigung
Wartung, Pflege und Reinigung Wartung, Pflege und Reinigung Das Parallel Switching Kit gelegentlich mit einem leicht mit Wasser befeuchteten Lappen von außen abwichen. Darüber hinaus sind keine weiteren Wartungs- oder Pflegearbeiten notwendig. WARNUNG! Sobald eine Batterieanschlussleitung eines parallel geschalteten Batteriespeichers getrennt wird, liegt an den Polen im Stecker der Batterieanschlussleitung die Batteriespannung der noch am Parallel Switching Kit angeschlossenen Batteriespeicher an. -
Seite 20: Technische Daten
Technische Daten Technische Daten 8.1. System Abmessungen: 378 x 312 x 180mm (LxBxH) Gesamtgewicht: Abkürzungen Batterie-Management-System Controller Area Network Direct Current (Gleichstrom) Li-Ion Lithium-Ionen BA_Parallel_Switching_Kit V1.1 (16.12.2015) 6140203029...
